4.2.2.2. Регенеративные теплообменники.

Для повышения эффективности теплотехнических систем, работающих в широком диапазоне температур, используются регенеративные теплообменники. Аккумуляция теплоты происходит в слое насадки. Слой насадки периодически омывается потоками горячего и холодного теплоносителя.

I – горячий теплоноситель,

II – холодный теплоноситель.

Переключение регенераторов производится автоматическими клапанами.

Каждый цикл состоит из двух периодов: разогрева насадки и ее охлаждения.

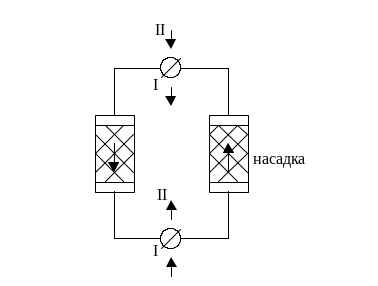

Р ис.4.24. Регенератор с неподвижной насадкой.

Регенерирующиеся вращающиеся подогреватели применяются для подогрева воздуха дымовыми газами из котлов. .

«+» - процесс непрерывный (постоянная температура нагретого воздуха)

«-» - расход энергии на вращение.

Регенератор с падающей насадкой работает в непрерывном режиме.

Во всех регенеративных аппаратах возможно использование специальных гранул. При нагревании покрытия ядро гранулы начинает плавиться.

Гранула имеет дополнительное тепло, равное скрытой теплоте плавления материала ядра. При охлаждении гранул все тепло отдается, происходит затвердевание ядра.

II I
