3. Режимы работы насосных станций I и II подъемов, определение емкости баков водонапорной башни, резервуаров чистой воды и основных режимов работы сети

3.1. Режимы работы насосов

Режим подачи воды насосной станции I подъема, а также поступление воды с очистных сооружений в резервуары чистой воды принимаем равномерными в течение суток, т.е. 4,17 % Qсут макс •

Режим работы насосной станции II подъема проектируют ступенчатым, по возможности приближенным к графику водопотребления и необходимости получения наименьшей емкости бака водонапорной башни и числа насосов. Число рабочих насосов следует принимать в зависимости от величины производительности станции (чаще всего - 2-3). С учетом эффективного использования башни суммарную производительность насосов II подъема рекомендуется принимать на 0,4.. .0,6 % меньше максимальной ординаты графика водопотребления, а регули­рующую емкость бака - в пределах 2.. .6 % Qсут.макс.

На основании вышесказанного и данных табл. 2 строят совмещенный график водопотребления городом и подачи воды насосами I и II подъемов (рис. 1).

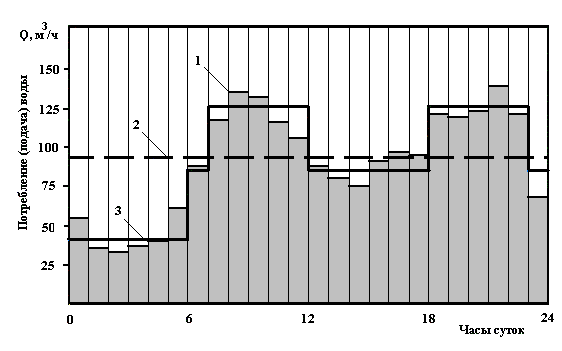

Рисунок 1 Графики водопотребления населенного пункта и подачи воды насосными станциями: 1 - график водопотребления; 2 - график подачи воды насосной станцией первого подъема; 3 – график подачи воды насосной станцией второго подъема.

Максимальный суточный расход распределять по часам суток в соответствии с фактическими расходами воды, полученными при обследовании системы водоснабжения, для которой разрабатывается проект реконструкции, а при отсутствии фактических расходов – по данным объектов-представителей водоснабжения.

При отсутствии фактических данных по распределению максимального суточного расхода воды по часам суток необходимо принимать расчетный трехступенчатый график со средним, максимальным и минимальным периодами водопотребления. Продолжительность периода среднего водопотребления Тср принимается в пределах 8... 10 ч. Продолжительность периодов максимального Т_макс и минимального Т_мин водопотребления, ч, определяется по формулам:

Т_макс= (24-Т_ср)(1-К_{ч мин})/(К_{ч макс}– К_{ч мин});

Т_мин= (24-Т_ср)(1- К_{ч макс})/(К_{ч макс}– К_{ч мин}).

3.2. Определение вместимости резервуаров чистой воды.

Вместимость резервуаров чистой воды (РЧВ) найдем, как сумму трех объемов воды: регулирующего объема, запасного объема на собственные нужды очистных сооружений и неприкосновенного запасного объема на противопожарные нужды.

Регулирующий объем определяем, сопоставляя приток воды в РЧВ (подача НС I) и отбор воды из РЧВ (подача НС II). Расчет проводим табличным способом (табл.3). Заносим в графу 3 в интегральном (суммарном) виде подачу НС I, а в графу 4 - НС II. Разница между ними дает нам текущее значение объема воды аккумулированного в резервуарах чистой воды. Искомый регулирующий объем получим, как сумму максимального положительного и максимального отрицательного (по абсолютной величине) значений текущего объема воды в резервуарах. Отрицательных значений может и не быть.

Запасной объем воды на собственные нужды очистных сооружений ориентировочно примем равным 7% от суточного потребления воды:

Неприкосновенный запас воды на противопожарные нужды найдем по формуле:

W^рчв_пож.= W + 3(3,6  n_пож q_пож – Q^нс1_ч

где W – максимальная сумма потребления воды за три часа подряд (по графику водопотребления это период с 7 до 10 часов); n_пож – расчетное количество одновременных пожаров; q_пож – расчетный расход воды на наружное пожаротушение в л/с; Q^нс1_ч – подача насосной станции первого подъема в м³/ч.

W^рчв = W^рчв_рег. + W^рчв_о.с. + W^рчв_пож. м³.

Таблица 3. Определение регулирующих объемов резервуаров чистой воды и бака водонапорной башни

Часы суток	Объем потребления	Объем подачи НС I	Объем подачи НС II	Изменение объема воды в РЧВ	Изменение объема воды в ВБ
Час	м3	м3	м3	м3	м3
1	2	3	4	5	6

Определение числа и размеров резервуаров чистой воды.

Число резервуаров должно быть, по возможности, наименьшим, но не менее двух. По приложению 7 подбираем количество и размеры подходящих по объему типовых резервуаров для воды.. Резервуары делают полузаглубленными с защитной насыпью сверху. В соответствии с расчетной схемой резервуара (рис.2) определим максимально возможную глубину воды в нем и проведем высотную привязку.

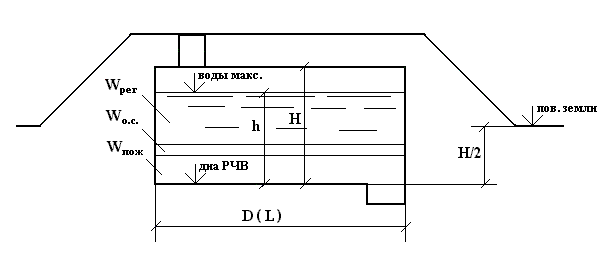

Рисунок 2. Расчетная схема резервуара чистой воды.

Максимальная глубина воды в резервуаре:

h = 4W^рчв / nD² м.

Отметка поверхности земли в месте расположения резервуаров, согласно плану населенного пункта, м. Отметка дна резервуара будет равна:

_{дна РЧВ} = _{пов. земли} – H/2 ,м.

Отметка максимального уровня воды:

_{воды макс} = _{дна РЧВ} + h ,м.
