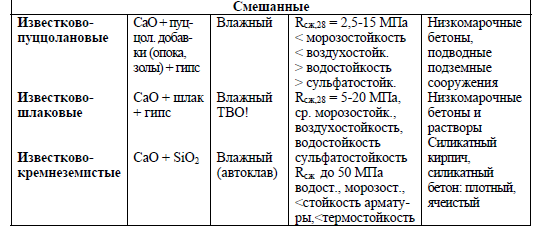

9. Смешанные воздушные вяжущие, их свойства и применение.

С целью повышения водостойкости изделий и расширения области их использования на

основе извести получают смешанные гидравлические известковые вяжущие: известково-пуццолановые, известково-шлаковые и известковокремнеземистые. В известково-пуццолановые и известково-шлаковые для регулирования сроков схватывания вводят до 5 % гипса. На их основе производят низкомарочные бетоны для подводного и подземного бетонирования, что связано с их низкой морозостойкостью, а в случае пуццолановой добавки и воздухостойкостью. Известково-шлаковое вяжущее эф-

фективно при изготовлении заводских изделий с применением термообработки, т. к. в этом случае в процессе гидратации участвует и шлаковая составляющая. Наиболее широкое внедрение нашли известково-кремнеземистые вяжущие, с использованием которых по автоклавной технологии (давление до 1,6 МПа, температура до 203 0С), получают силикатные изделия. При использовании силикатных изделий учитывают их пониженную водостойкость, коррозионную и термостойкость. На основе известково-кремнеземистых вяжущих производят стеновые мелкоштучные материалы – кирпичи, камни, аналогичные по размерам и форме керамическим, плотные бетоны для несущих конструкций (плиты перекрытий, колонны и т. д.) и высокопористые ячеистые блоки за счет введения пено- и газообразующих добавок, которые, в зависимости от средней плотности, могут быть использованы для ограждающих конструкций или изделий теплоизоляционного и акустического назначения.

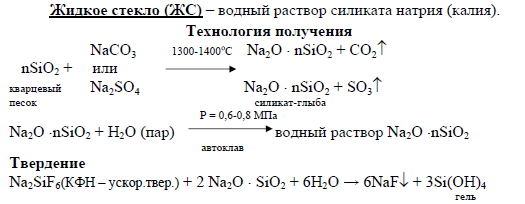

10. Технология производства жидкого стекла, свойства и применение

Жидкое стекло представляет собой водные растворы силиката калия (SiО2 ⋅ К2О) или натрия (SiО2 ⋅ Nа2О), полученные в автоклаве при действии насыщенного водяного пара на твердый полупрозрачный расплав (силикат глыба) – продукт сплавления кремнезема – SiО2 с карбонатом калия (натрия) – К2СО3 или сульфатом натрия (калия) – Na2SO4 при температуре 1300 – 1400 0С. Вяжущие свойства раствора оценивают плотностью, вязкостью и модулем стекла (2,6 – 4,0), который равен отношению числа грамм – молекул кремнезема к одному грамм-молю оксида калия или натрия. С увеличением модуля повышаются клеящие свойства раствора и стойкость изделий к кислотам. На основе жидкого стекла получают многокомпонентное воздушное вяжущее специального назначения – кислотостойкий цемент, в состав которого дополнительно вводят тонкомолотый кислотостойкий наполнитель (кварцевый, базальтовый, андезитовый) и добавку ускоритель твердения – кремнефтористый натрий. При использовании кислотостойких заполнителей и стеклопластиковой арматуры получают кислотостойкие бетонные конструкции. Составы на основе этого вяжущего обладают также термостойкостью до 1000 0С и огнестойкостью, что позволяет их использовать для производства огнезащитных и жаростойких растворов и бетонов. Жидкое стекло является основой для силикатных красок, кислотостойких мастик и составов, используемых с целью уплотнения и укрепления (силикатизации) грунтов на строительных площадках.
