11. Интегрированная cad/cam система и ее элементы на примере оборудования с чпу (схема)
Одним из важнейших функций инженера является проектирование изделий и технических процессов их изготовления. В связи с этим САПР принято делить по крайней мере на два основных вида:
САПР изделий (САПРИ)
САПР технологических процессов (САПРТП) их изготовления
САПР изделий. Иначе эти системы называют CAD. Термин «CAD» можно перевести как «проектирование с помощью компьютера».
Научно-исследовательский этап САПР иногда выделяют в самостоятельную автоматизированную систему инжиниринга-CAE.
САПР технологии изготовления - принято называть САПР ТП или АС ТППП. Иначе их называют САРР.
С помощью этих систем разрабатывают технологические процессы и оформляют их в виде маршрутных, операционных, маршрутно-операционных карт, проектируют оснастку, разрабатывают управляющие программы (УП) для станков с ЧПУ.
Самостоятельное использование систем.
CAD, CAM дает экономический эффект, который может быть увеличен интеграцией посредством САРР.

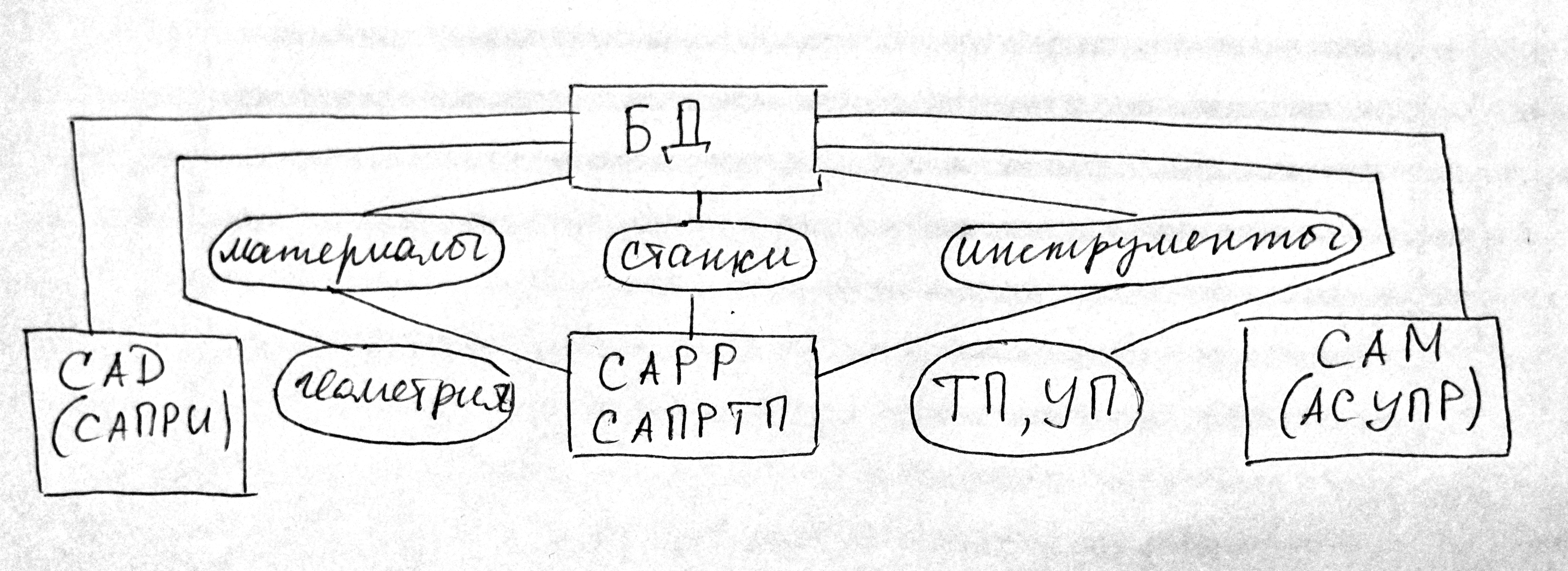

Такая интегрированная система САР/САМ на информационном уровне поддерживается единой базой данных. В ней хранится информация о структуре и геометрии изделия, о технологии изготовления и УП для оборудования с ЧПУ.
12. Основные системы компьютерно - интегрированного производства (схема кип)

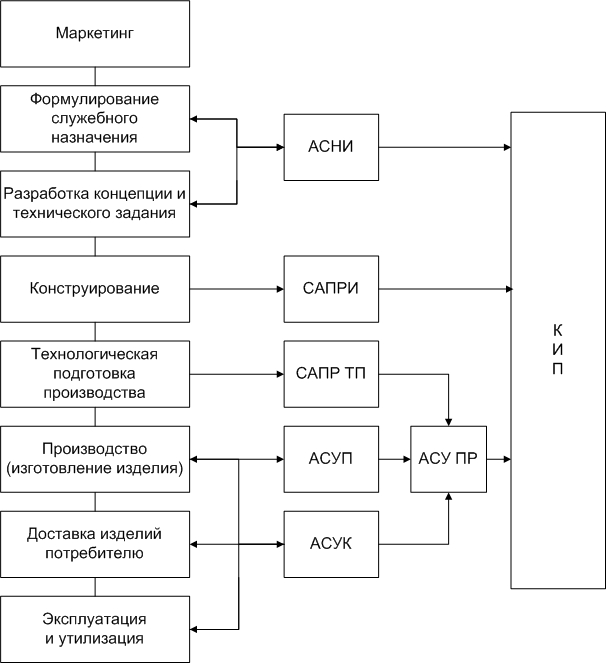

Основные этапы жизненного цикла изделий.
13. Информационная структура компьютерно-интегрированного производства

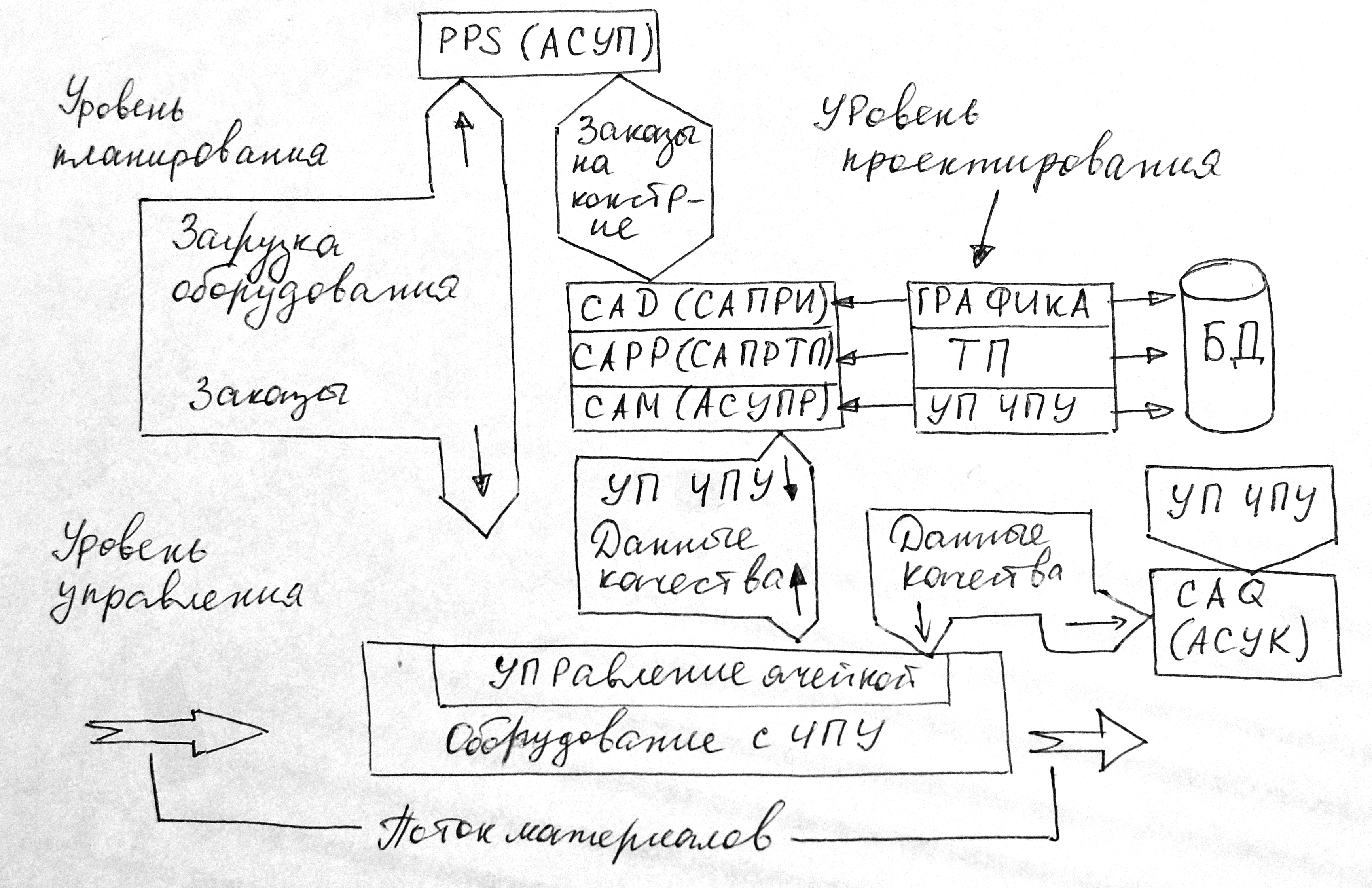

В данной структуре выделяются три основных иерархических уровня:
верхний уровень (планирования), включающий в себя подсистемы, выполняющие задачи планирования производства.
средний уровень (проектирования), включающий в себя подсистемы управления производственным оборудованием.
нижний уровень (управления), включает в себя подсистемы управления производственным оборудованием.
Построение КИП-а включает в себя решение следующих проблем:
информационного обеспечения
обработки информации
физической связи подсистем
уменьшения времени передачи заказов
перехода от последовательной к параллельной обработке
устранения или существенного ограничения повторяемых ручных операций
14. Внедрение компьютерно - интегрированного производства и проблемы связанные с этим. Три уровня структуры компьютерно - интегрированного производства
Внедрение компьютерно-интегрированного производства уменьшает время заказов за счет:
уменьшения времени передачи заказов с одного участка на др
переход от последующей к параллельной обработке
устранение повторяемых ручных операций
15. Методическое обеспечение сапр
Под методическим обеспечением понимается совокупность документов, устанавливающих состав и правила отбора и эксплуатации средств обеспечения автоматизированного проектирования.
При разработке методического обеспечения подготавливаются следующие документы:
пояснительная записка;
задание на строительные, электротехнические, санитарно-технические и другие подготовительные работы (при необходимости);
план мероприятий подготовки предприятия-пользователя по вводу в действие САПР;
план размещения технических средств САПР с разработкой планировок размещения технических средств, линий связи между ними, включая связи между ВЦ и периферийными устройствами;
технико-экономические показатели САПР, которые включают содержание результатов работы;
комплекс эксплуатационных документов.
Основным документом является пояснительная записка, которая содержит следующие разделы:
общие положения;
назначение и область применения;
описание процесса проектирования;
общее описание системы;
описание видов обеспечения;
описание подсистемы;
связь САПР с другими системами проектирования и управления производственными подразделениями.
Для предприятия-пользователя, обеспечивающего функционирование САПР после ее внедрения, разрабатывается специальный комплект эксплутационных документов, в состав которых входят:
описание САПР;
инструкции по эксплуатации комплекса средств автоматизации проектирования.
Общее описание САПР содержит назначение, состав и взаимодействие элементов комплекса средств при автоматизации проектирования и последовательность действий при автоматизированном проектировании.
Инструкция по эксплуатации содержит правила эксплуатации службой САПР этого комплекса. Сюда входят следующие виды документов:
руководство по использованию;
описание применения;
руководство системного программиста;
руководство программиста;
руководство оператора;
описание входного языка;
контрольные примеры.
