5. Основные принципы построения сапр (5 принципов)
1) САПР - это человеко-машинная система. Все системы, созданные при помощи ЭВМ, являются автоматизированными. Важную роль играет человек - проектировщик.
2) САПР - это иерархическая систем, реализующая комплексный подход к автоматизации всех уровней проектирования. Иерархия отображается в структуре специального программного обеспечения в виде иерархической структуры подсистем.

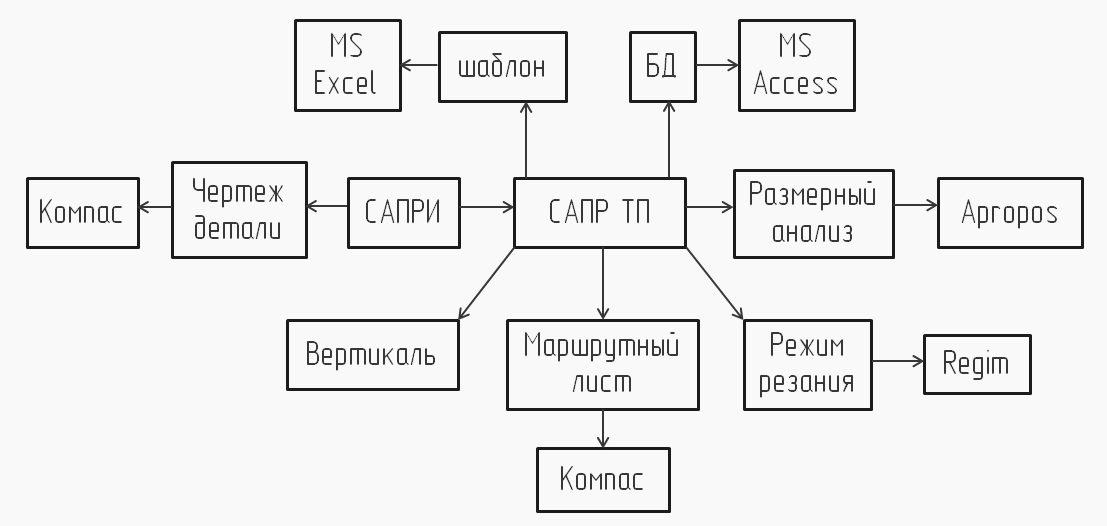

3) САПР - это совокупность информационно согласованных подсистем. Информационная согласованность характеризуется тем, что большинство последовательных задач проектирования обслуживается информационно согласованными программами.
4) САПР - это открытая и развивающаяся система. Данный принцип отражается в том, что создание САПР - сложный процесс, поэтому экономически выгодно вводить разработанные ранее части подсистем с последующим расширением или модернизацией. Кроме этого прогресс требует частого обновления программных продуктов, а следовательно совершенствования вводимой САПР.
5) САПР - это специализированная система с максимальным использованием унифицированных модулей. В связи с большими затратами по проектированию САПР - экономически выгодно использовать модули функций (набор), позволяющих модернизировать данный элемент.
6. Правила оформления блок-схем алгоритмов (привести пример)
На основе алгоритмов составляют блок-схему. Блок-схема строится на основе базового прямоугольника «а×в». Размер а=5, 10, 15, 20,…; размер в=1,5а, реже 2а.
Блок-схема начинается с блока «Пуск» внутри которого пишется «Начало», заканчивается блоком «Остановка», в котором пишется «Конец».
Блоки соединяются линиями. Если линия приходит в блок сверху-вниз и слева-направо, то стрелка на конце не ставится, в противном случае ставится.
Для упрощения схем используется блок соединитель, внутри которого ставится номер блока в который линия должна прийти.
Для обозначения какой-либо информации используется блок-комментарий, также он используется, если в границы последующего блока невозможно вписать всю информацию. Располагается в правой части, по все высоте скобки слева-направо.
7. Сапр как объект проектирования (основные понятия, функции, объекты, входы и выходы процесса)
Проектирование это процесс составления полного описания системы необходимого и достаточного для проектирования.
Автоматизирование проектирования - это процесс проектирования связанный с использованием программных средств, программного обеспечения и ЭВМ.
Объектами проектирования в САПР могут быть: здания, оборудование, станки и т.д.
Объектами САПР ТП являются технологический процесс.
Рассмотрим схему проектирования, входами которой являются:
1) замысел (цель проектирования), выраженный в определенной совокупности, условий и требований которым должен соответствовать проектируемый объект.
2) средства (факторы), которыми можно варьировать в процессе проектирования.
Выходами такого процесса будут данные, содержащие полное описание данного объекта в виде информационной модели, чертежа, спецификации и т.д.
