1.10 Ворота
В производственных зданиях применяются металлические, деревянные и клеефанерные ворота.
Ворота подразделяют на распашные, раздвижные, подъемные, подъемно-поворотные и откатные. Чаще всего делают раздвижные и распашные ворота, простые в устройстве и надежные в эксплуатации. Проемы ворот должны превышать размеры габаритов транспортных средств в груженом состоянии по ширине не менее чем на 600 мм и по высоте – на 200 мм.
Щель у порога закрывается гибким фартуком из резины, прикрепленной к полотну при помощи металлических накладок.
В помещениях с пожароопасными и взрывоопасными производствами в наружных стенах применяются специальные ворота.
В данном проекте применяются распашные противопожарные ворота в количестве 4 шт., размером 4800х4800 мм. Полотна ворот состоят из стального каркаса с обшивками с двух сторон. Полотна ворот навешиваются на петли и оборудуются комплектом приборов для ручного открывания (см. рисунок 1.10.1).
.
4800
Рисунок 1.10.1
1.11 Полы
По способу устройства полы могут быть двух основных групп: монолитные и сборные. В зависимости от материала покрытия различают полы бесшовные; из штучных и из рулонных или листовых материалов.
В практике производственного строительства применяют преимущественно монолитные полы с различными добавками, придающими им заданными условиями эксплуатации свойств. К ним относятся полы с упрочненным верхним слоем и другие подобные виды.
Особую группу составляют так называемые наливные полы с полимерным покрытием на основе эпоксидных и полиуретановых смол, предназначенных для использования в помещениях с повышенными требованиями беспыльности.
В промышленных зданиях возможно применение полов из чугунных и стальных плит, а также сборных конструкций полов из крупноразмерных плит.
Во вспомогательных помещениях применяются полы из рулонов (линолеумы, плит ПХВ) и листовых материалов (например, цементно-стружечных плит).
Полы в промышленных зданиях кроме механических нагрузок от движения транспорта и ударов подвергаются воздействию агрессивных химических сред и высоких температур. В ряде производственных зданий они должны быть электропроводными, безыскровыми, обладать высокими теплотехническими качествами, а также быть безопасными с санитарно-гигиенической точки зрения.
Физико-механические требования: прочность, долговечность и влагонепроницаемость.
В данном дипломном проекте использованы полы из асфальта и бетона (рисунок 1.12).
рисунок 1.12
2. Расчетно-конструктивная часть
2.1 Сбор нагрузок
Нагрузки и воздействия
Нагрузки делятся на 2 основных вида:
нормативные нагрузки;
расчетные нагрузки.
Нормативная нагрузка- это нагрузка установленная нормами в качестве основной характеристики внешних воздействий для нормальной эксплуатации, принимаются по СНиП.
Расчетная нагрузка- это нагрузка, вводимая в расчет, определяется произведением нормативной нагрузки на коэффициент перегрузки:
N
(1)
р=Nн х к, (1)где Nр- расчетная нагрузка кг/м2;
Nн- нормативная нагрузка кг/м2;
к- коэффициент перегрузки.
По времени действия нагрузки делятся на постоянные, временные и особые:
1) постоянные нагрузки – нагрузки, которые действуют в течение всего периода эксплуатации конструкции (собственный вес конструкции, давление грунта);
2)временная нагрузка – нагрузки, которые в процессе эксплуатации могут меняться по направлению и значению.
Различают кратковременные и длительно-временные нагрузки:
кратковременные нагрузки – это снеговые, ветровые, гололедные, нагрузки от людей, мебели, легкого оборудования, временные нагрузки, возникающие при монтаже строительной конструкции или при переходном режиме, нагрузки от кранов, тельферов;
длительно-временные нагрузки - относятся нагрузки от частей здания и сооружения, положения которых при эксплуатации может меняться (временные перегородки), длительные воздействия стационарного оборудования, давление газов, жидкостей в емкостях и трубопроводах;
3) особые нагрузки – это сейсмические и взрывные воздействия, нагрузи и воздействия, вызываемые резким нарушением технологического процесса

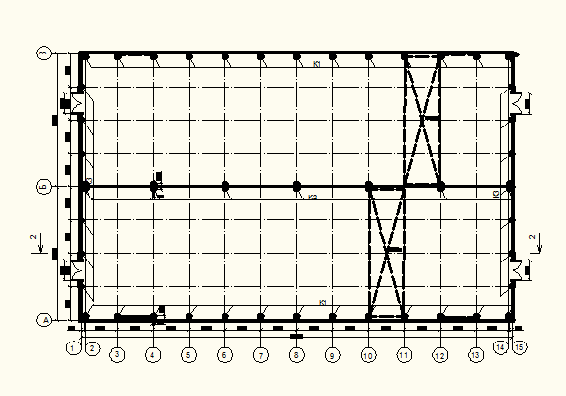

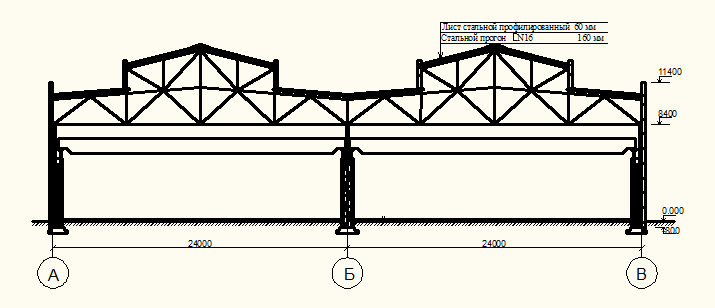

Рисунок 2.1- Сбор нагрузок на промышленное здания черной металлургии.
