1.8 Ограждающие конструкции
1.8.1 Стеновые панели
Стены производственных зданий по конструктивным схемам подразделяются на несущие, самонесущие, ненесущие (навесные).
Несущие стены возводят в небольших зданиях, бескаркасных и с неполным каркасом. Выполняя одновременно и несущую и ограждающую функции, такие стены воспринимают вес перекрытия и покрытия, ветровые усилия, а иногда нагрузки подъемно транспортного оборудования. Устойчивость и прочность несущих стен можно повысить устройством пилястр с наружной и внутренней стороны.
Самонесущие стены несут соответствующую массу в пределах всей высоты здания и передают ее на фундаментные балки. Ненесущие стены выполняют в основном ограждающие функции, масса их полностью передается на колонны каркаса.
По расположению в здании различают следующие типы панелей:
1) рядовые;
2) простеночные;
3) перемычечные;
4) угловые;
5) цокольные;
6) парапетные.
Количество панелей по высоте определяется исходя из набора высоты колонны + высоты фермы или балки на опоре + высоты плит покрытия + кровли + парапета. Вся эта сумма делится на высоту панели (12000 или 18000 мм).
В данном проекте используются стеновые панели из легких бетонов плотностью 1000 кг/м3. Длина панели 6000 мм., высота 1800 мм., толщина 200 мм. Панели с внутренней и наружной стороны покрываются цементно-песчаным раствором толщиной 20 мм (см. рисунок 1.8.1).

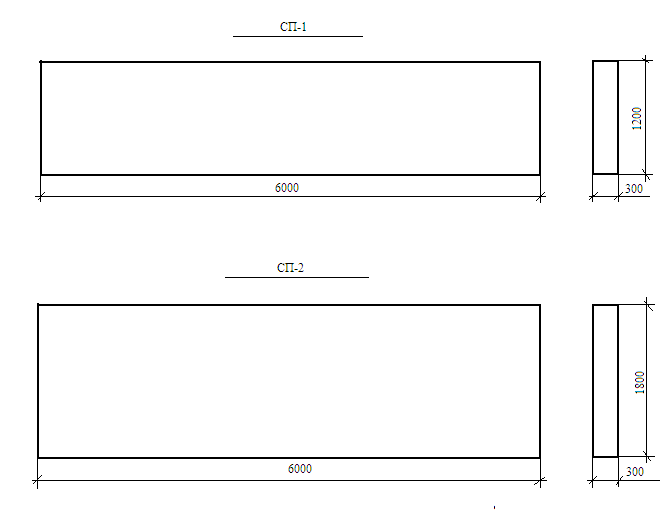

Рисунок 1.8.1 – Стеновые панели СП-1, СП-2
1.8.2 Остекление
В качестве окон в промышленных зданиях чаще всего используют ленточное остекление.
Длина панелей остекления составляет 6000, 12000 мм. Высота 1200; 1800 мм. Крепятся панели к колоннам, располагаются 1,2,3 ряда, таким образом, чтобы не попасть на уровень подкрановой балки. Переплеты панелей остекления могут быть глухие и открывающиеся.
По материалу переплеты могут быть: деревянные, стальные или алюминиевые.
В данном проекте применяются алюминиевые панели остекления с глухими и открывающимися переплетами. Длина панели 6000 мм, высота 1800 мм. (см. рисунок 1.8.2).

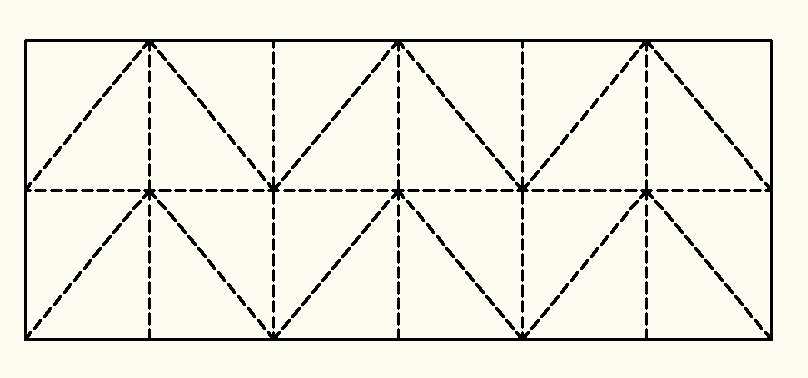

Рисунок 1.8.2 – Ленточное остекление

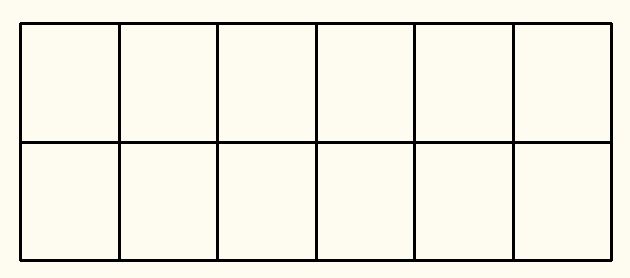

Рисунок 1.8.2 – Ленточное остекление

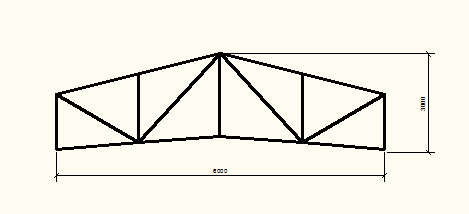

Фонарь
Фонарь- это часть здания преднозначеная для недостаточного освещения.
Устанавливается на ферму из прокатных уголков, размеры фонаря 3,6,12м.
В данном проекте 6 метровый фонарь.
1.9 Связи
Для придания жесткости каркасу промышленного здания между колоннами и фермами ставятся связи.
Связи бывают горизонтальные и вертикальные. Между колоннами ставятся вертикальные связи.
Выполняются связи из прокатного уголка, при шаге колонн 6000 мм ставятся крестовые связи, при шаге колонн 12000 мм портальные связи.
В данном проекте предусмотрены крестовые связи и портальные связи.
Изготовлены связи из металлических прокатных уголков 50х50 мм и закреплены к колоннам болтами и монтажной сваркой (см. рисунок 1.9.1).

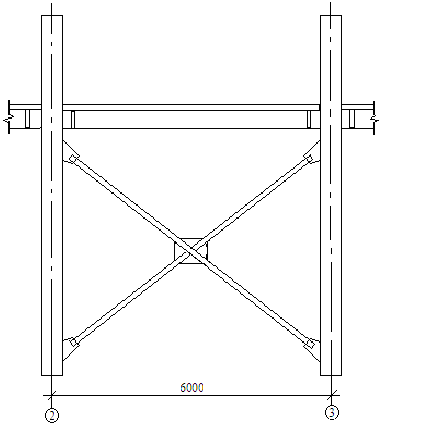

Рисунок 1.9.1 – Крестовые связи

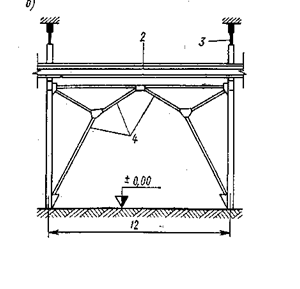

Рисунок –Портальные связи
