1.5 Подкрановые балки
Стольные подкрановые балки служат для крепления к ним кранового рельса, по которому вдоль пролета движется мостовой кран. Опираются подкрановые балки на уступы или консоли подкрановой части колонны. Длина подкрановых балок 6000; 12000 мм. Балки длиной 6000; 12000мм. имеют двутавровое сечение.
В данном проекте используются стальные подкрановые балки двутаврового сечения, которые имеют следующие параметры:
- высота балки 900 мм; - высота балки 900 мм;
- ширина балки 750 мм; - ширина балки 550 мм;
- длина балки 6000 мм; - длина балки 12000 мм.
К колоннам балки крепятся сваркой закладных элементов и анкерными болтами. По всей длине балки в ее верхней части расположены отверстия для последующего крепления кранового рельса. Во избежание ударов о колонны таврового фахверка здания, на концах подкрановых путей устанавливаются стальные упоры с амортизаторами – буферами из деревянного бруса (см. рисунок 1.5.1).
Рисунок 1.5.10 – Подкрановая балка ПБ-1
1.6 Стропильные и подстропильные фермы
Все конструкции, несущие покрытие, подразделяются на стропильные и подстропильные. Стропильные конструкции перекрывают пролет и, подобно стропилам, непосредственно поддерживают настил кровли. Подстропильные конструкции перекрывают 12 метровые шаги колонн и образуют промежуточные опоры для расположенных с 6-метровым шагом стропильных конструкций.
Ферма — составная стержневая конструкция, загружаемая только в соединяющих стержни узлах. Узловая нагрузка вызывает нормальные однозначные усилия в стержнях и позволяет полностью использовать их сечение. Стропильные конструкции воспринимают равномерно распределенную нагрузку от массы покрытия и снежного покрова (550—850 кг/м2) и сосредоточенную нагрузку от фонарных ферм и подвесных кранов. Опорное давление, передаваемое ими на подстропильные конструкции, колеблется в пределах 50—150 т.
Соответственно шагу колонн несколько укорачиваются и подстропильные фермы, примыкающие к торцовым стенам и деформационным швам.
При пролетах, в данном проекте 24м, используют стропильные фермы. Тип сечения стальной фермы – полигональная, расстояние между опорами ферм – это пролет, расстояние между верхним и нижним поясом – высота фермы, расстояние между узлами ферм, панель (6,0 м).
Все элементы ферм выполняют из сдвоенных прокатных уголков:
а) б) в) г)
а) верхний пояс;
б) нижний пояс;
в) стойка;
г) опорная стойка.
Крепятся элементы ферм в узлах сваркой при помощи стальной пластины – фасонки. (рисунок 1.5)

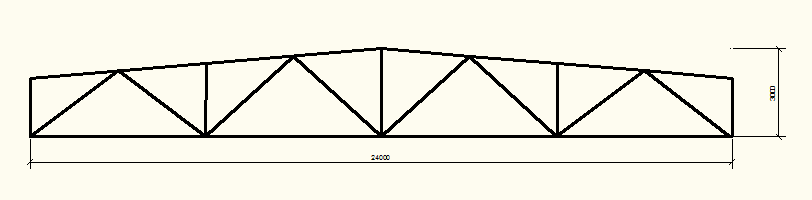

Рисунок 1.6.11 – стальная ферма
Кровля
Кровля - это часть здания, которая служит для защиты его от атмосферных воздействий.
По виду материала кровли бывают:
рулонные;
мастичные;
асбестоцементные;
металлические.
В данном проекте используется кровля из стальных профилированных листов (рисунок 1.8.17).
При покрытии здания с применением профилированного листа на стропильные конструкции через каждые 3 метра укладываются стальные прогоны из прокатного швеллера №16. На прогоны укладываются стальные кровельные листы
Рисунок 1.7.2 – Разрез кровли
