2.8. Расчет загрязнения атмосферы выбросами от площадного источника
Для сокращения объема вычислительных работ используется представление совокупности большого количества однотипных точечных источников выбросов, а также рассредоточенных по обширной территории источников неорганизованных выбросов как площадного источника.
Группы точечных источников объединяются в площадной источник при достаточно равномерном распределении их по площади и при условии близости высоты, диаметра устья источников, температуры и скорости газовоздушной смеси.
При ветре, направленном перпендикулярно одной из сторон площадного источника, необходимые расчеты выполняются следующим образом.
1. Для всех одиночных источников, входящих в состав условного площадного источника, по каждому веществу вычисляются значения: максимальной приземной концентрации С"м (мг/м3), которая имела бы место в том случаи, если бы его выбросы равнялись суммарному выбросу M=M1 +M2 +... +MN от площадного источника (1,2,N -означает порядковый номер источника); расстояния х'׳м (м) от одиночного источника, на котором достигается С"м; опасной скорости ветра u'׳м, при которой имеет место С׳׳м.
Расчеты выполняются с учетом вида источника и требований методики расчета загрязнения такими источниками (см. раздел 2.3).
2. Концентрация С (мг/м3) вредного вещества (как на территории самого источника, так и за его пределами) определяется по формуле
где
;
,
,
,
,
,
,
,
х и у - координаты расчетной точки в системе координат с началом в середине наветренного края источника; х'׳м - расстояние от одиночного входящего в рассматриваемую совокупность точечного источника, на котором при опасной скорости ветра uм = u''м достигается максимальная концентрация; с"м (мг/м3) - максимальная концентрация от одиночного точечного источника, которая имела бы место в том случае, если бы его выбросы равнялись полному выбросу М от площадного источника; L' -меньшее из значений х и L2; L1 и L2 - протяженности площадного источника соответственно поперек и вдоль ветра; безразмерный коэффициент s7 (t1, t2) в зависимости от t1 и t2 определяется по рис. 2.14 (сплошные линии относятся к легкой, пунктирные - к тяжелой примеси).

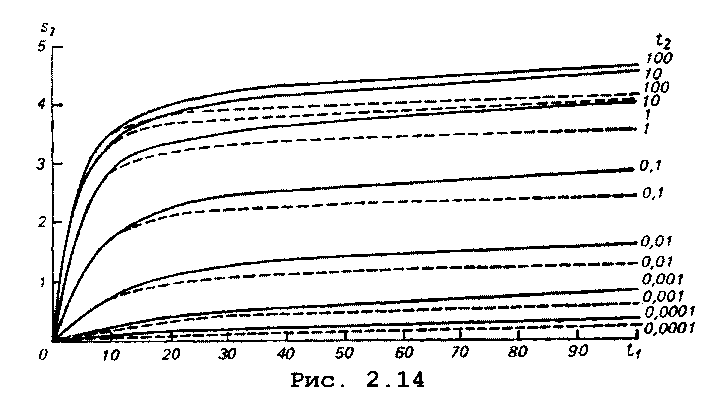

Графики для определения безразмерного коэффициента S7.
Примечания.
1. За значение М для площадного источника принимается максимальный суммарный выброс с его территории с учетом в необходимых случаях неодновременности выбросов от отдельных точечных источников.
2. По формулам рассчитывается распределение концентрации и при u≠uм . В этом случае с"м заменяется на с"ми, х"м - на x"ми, uм,- на u. Здесь с"ми=r с"м, x"ми=р х"м, безразмерные коэффициенты г и р определяются по отношению u/u''м в соответствии с п. 1,2 раздела 2.4 (где u - скорость ветра, отличающаяся от опасной скорости ветра).
3. По приведенным формулам расчет концентраций производится для площадных источников, у которых L1/x"м и L2/x"M не превышает 10. При размерах площадных источников, превышающих указанные значения, они должны разбиваться на несколько площадных источников меньшей площади.
При произвольном направлении ветра площадной источник представляется в виде совокупности N отдельных равномерно рассредоточенных одиночных источников.
Количество условных источников (N) определяется по формуле
N = 25sп u/L2п,
где Sп - площадь рассматриваемого площадного источника, м2; Lп -расстояние от центра площадного источника до расчетной точки, м; u -расчетная скорость ветра, м/с.
При этом необходимо учитывать, что для расчетных точек, расположенных на расстоянии, большем Lп > 5 (sпu)0,5 площадной источник допускается рассматривать как одиночный точечный источник.
Для каждого вредного вещества от этих одиночных источников вычисляются значения:
максимальной приземной концентрации
см = с"м/N;
расстояния, на котором достигается см
хм= х"м;
опасной скорости ветра
uм=u"м
где с"м, х"м, и"м - значения см, хм, uм , вычисленные для одиночного точечного источника, совокупность которых составляет площадной источник.
Необходимые расчеты выполняются в соответствии с требованиями методики расчета, приведенной в разделе 2.3, при этом при расчете с"м в качестве М используется суммарный выброс от всех источников.
