Расчётные уставки защиты
1. Ток срабатывания токовой отсечки линии, питающей трансформатор с высшим напряжением 6 кВ выбирается по условию несрабатывания защиты при КЗ на стороне НН:
IСЗ = КОТС· = 1,3 · 0,853 = 1,109 кА,
где, КОТС = 1,3 – коэффициент отстройки;
- наибольшее значение токов в месте установки отсечки
при трёхфазных КЗ на стороне НН трансформатора,
получающего питание по данной линии.
2. Минимальный коэффициент чувствительности при двухфазном КЗ в конце линии:
=
=
= 3,147 > 2.
3. Ток срабатывания МТЗ линии блоков «линия - трансформатор» выбирается из условия отстройки от максимального тока нагрузки:
·
76,98 = 230,94 А,
где, КОТС = 1,2;
КВ – коэффициент возврата реле;
КСЗП – коэффициент самозапуска, учитывающий возрас-
тание тока нагрузки в послеаварийном режиме
или после действия АВР за счёт самозапуска
электродвигателей;
IРАБ. max – наибольший ток нагрузки линии с учётом перегру-
зочной способности трансформатора.
4. Минимальный коэффициент чувствительности МТЗ при двухфазном КЗ в конце линии и на выводах НН трансформатора:
=
15,11>2,
=
3>2.
При
полученных токах срабатывания необходимая
чувствительность обеспечивается.
Рисунок 12. Кривые спадания токов КЗ в блоке «линия- трансформатор»
БИБЛИОГРАФИЧЕСКИЙ СПИСОК
1. Ульянов С.А. Электромагнитные переходные процессы в электрических системах. Учебник для вузов.- М.: «Энергия», 1970.-519с.
2. Руководящие указания по релейной защите. Релейная защита понижающих трансформаторов и автотрансформаторов. Расчёты.- М.: «Энергоатомиздат» 1985, Вып.13Б.-96с.
3. Справочник по проектированию электроснабжения. /Под редакцией В. И. Круповича и др.- М.: «Энергия», 1980.-456с.
4. Андреев В.А. Релейная защита и автоматика систем электроснабжения.- М.: «Высшая школа», 2006.-639с.
5. Руководящие указания по релейной защите. Релейная защита понижающих трансформаторов и автотрансформаторов 110-500 кВ. Схемы.- М.: «Энергоатомиздат», 1985.Вып. 13А.- 112с.
6. Авербух А.М. Релейная защита в задачах с решениями и примерами.- Л.: «Энергия», 1975, - с.335-363
7. Гельфанд Я.С. Релейная защита распределительных сетей. -М.: «Энергия», 1975.-с.296-308, - с.279-293.
8. Шабад М.А. Расчёты релейной защиты и автоматики распределительных сетей.- Л.: «Энергия», 1976. - с. 108-116, 117-197, 254-263.
9. Дьяков А.Ф., Платонов В.В. Основы проектирования релейной защиты электроэнергетических систем. Учебное пособие.- М.: Издательство МЭИ, 2000.- 248с.
10. Беркович М.А., Гладышев В.А., Семёнов В.А. Автоматика энергосистем. -М.: «Энергия», 1980. - с.63-67.
11. Электрическая часть станций и подстанций. Учебник для вузов./ А.А. Васильев, И.П. Крючков, Е.Ф. Наяшкова и др. Под редакцией А.А. Васильева. -М. «Энергоатомиздат», 1990. - 312с.
12.Устройство микропроцессорной защиты «Сириус-2»-ЗАО «Радиус Автоматика».- М.:2002.
13. Микропроцессорное устройство основной защиты двухобмоточного трансформатора «Сириус-Т». Техническое описание, руководство по эксплуатации, паспорт. -М.ЗАО «Радиус Автоматика», 2003.
14. Ополева Г.Н. Схемы и подстанции электроснабжения. Справочник.-М.: Форум-ИНФРА-М, 2006.
15. Шнеерсон Э.М. Цифровая релейная защита.-М.: Энергоатомиздат, 2007.-549с.
16.Шмурьев В.Я. Цифровые реле.-СПб.: ПЭИПК, 2006.-60с.
17.Микропроцессорное устройство основной защиты трехобмоточного трансформатора «Сириус-3Т». Техническое описание, руководство по эксплуатации, паспорт. –М.: ЗАО «Радиус Автоматика», 2003. – 70с.
Технические
данные трансформаторов тока
Тип ТА, № рис. |
Вариант исполнения |
|
Класс обмотки |
|
|
ТПЛ-10 рис.1 |
Р, Р/Р; 0,5/Р |
5-300
400 |
Р 0,5 Р 0,5 |
0,6 0,4 0,6 0,4 |
13 5 13 5 |
ТПЛ-10К рис.2 |
0,5/Р; Р/Р
|
5-60
100-300
400
600
800
1000
1500 |
Р 0,5 Р 0,5 Р 0,5 Р 0,5 Р 0,5 Р 0,5 Р 0,5 |
0,6 0,4 0,6 0,4 0,6 0,4 0,6 0,4 0,6 0,4 0,6 0,4 0,6 0,4 |
12 - 12 - 12 - 17 - 17 - 17 - 20 - |

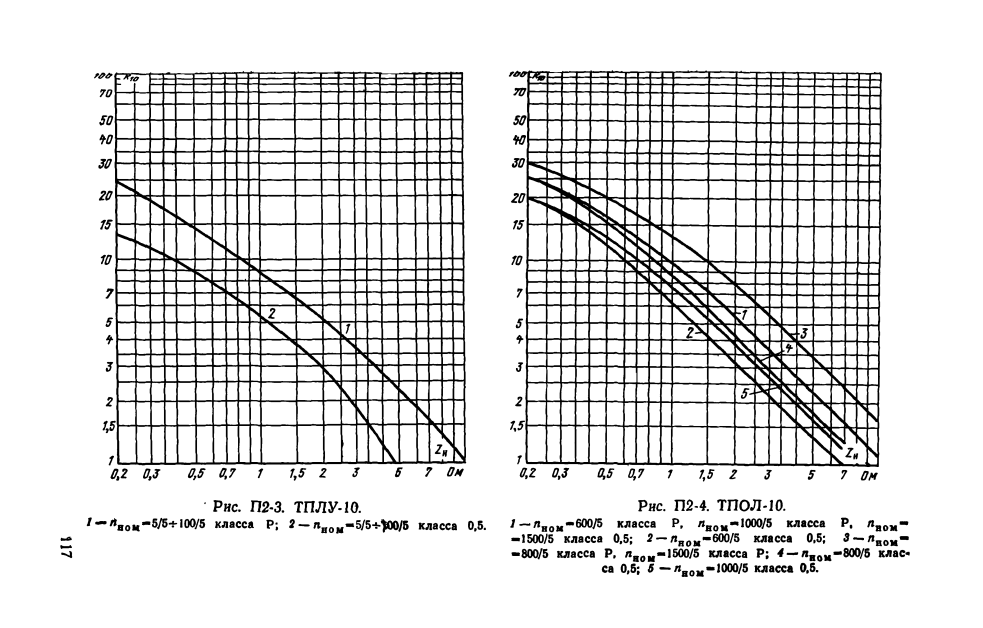

ТПЛУ-10 рис.3 |
Р, Р/Р; 0,5/Р |
5,10,15, 20,30,40, 50,100 |
Р 0,5
|
0,6 0,4 |
13 5 |
ТПОЛ-10 рис.4 |
Р, Р/Р; 0,5/Р |
600
800
1000
1500
|
Р 0,5 Р 0,5 Р 0,5 Р 0,5 |
0,6 0,4 0,6 0,4 0,6 0,4 0,6 0,4 |
19 15 19 15 19 15 25 22 |
ТПШЛ-10 рис.5 |
Р/Р; 0,5/Р |
2000
3000
4000
5000 |
Р 0,5 Р 0,5 Р 0,5 Р 0,5 |
1,2 0,8 1,2 0,8 1,2 0,8 1,2 0,8 |
24 18 24 18 24 18 24 18 |
ТВЛМ-10 ТЛК-10 ТЛШ-10 Рис.6 |
600
800
1000
1500 |
20-600
400-800 |
Р 0,5 Р 0,5 Р 0,5 Р 0,5 |
0,6 0,4 0,6 0,4 0,6 0,4 0,6 0,4 |
17 10 20 12 17 12 20 15 |
ТПЛМ-10 Рис.7 |
300
400 |
5-300
400 |
Р 0,5 Р 0,5
|
0,6 0,4 0,6 0,4 |
13 10 15 12 |
ТЛМ-10 Рис.6 |
300
800
1000
1500 |
50-300
400-800
1000
1500 |
Р 0,5 Р 0,5 Р 0,5 Р 0,5 |
0,6 0,4 0,6 0,4 0,6 0,4 0,6 0,4 |
17 10 20 12 17 12 20 15 |

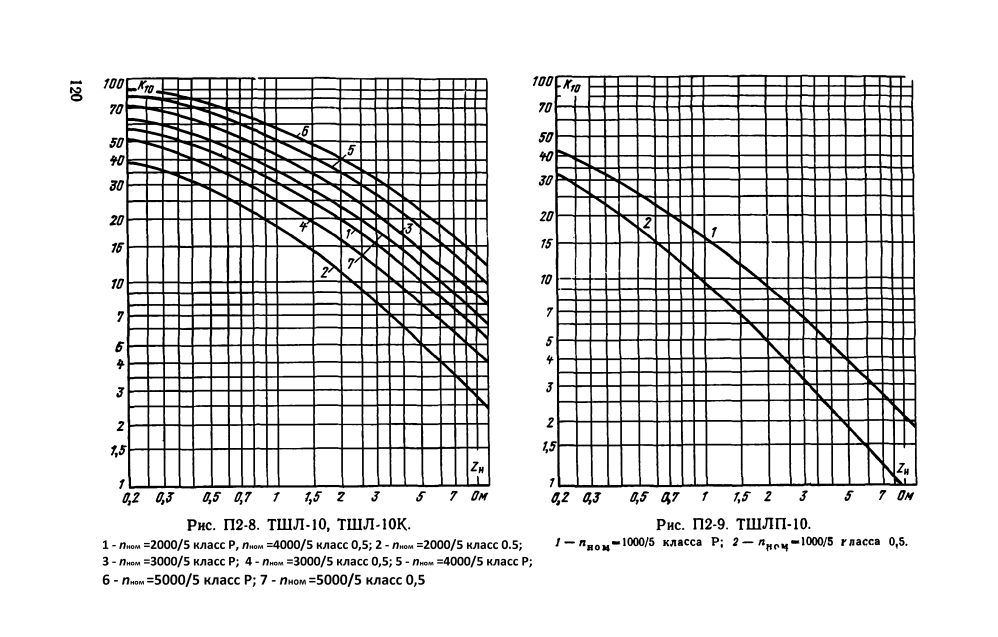

ТШЛ-10 ТШЛ-10К Рис.8 |
Р/Р; 0,5/Р |
2000
3000
4000
5000
|
Р 0,5 Р 0,5 Р 0,5 Р 0,5 |
1,2 0,8 1,2 0,8 1,2 0,8 1,2 0,8 |
25 20 25 20 25 20 25 20 |
ТШЛП-10 Рис.9 |
Р/Р; 0,5/Р |
1000 |
Р 0,5
|
1,2 0,8 |
25 20 |

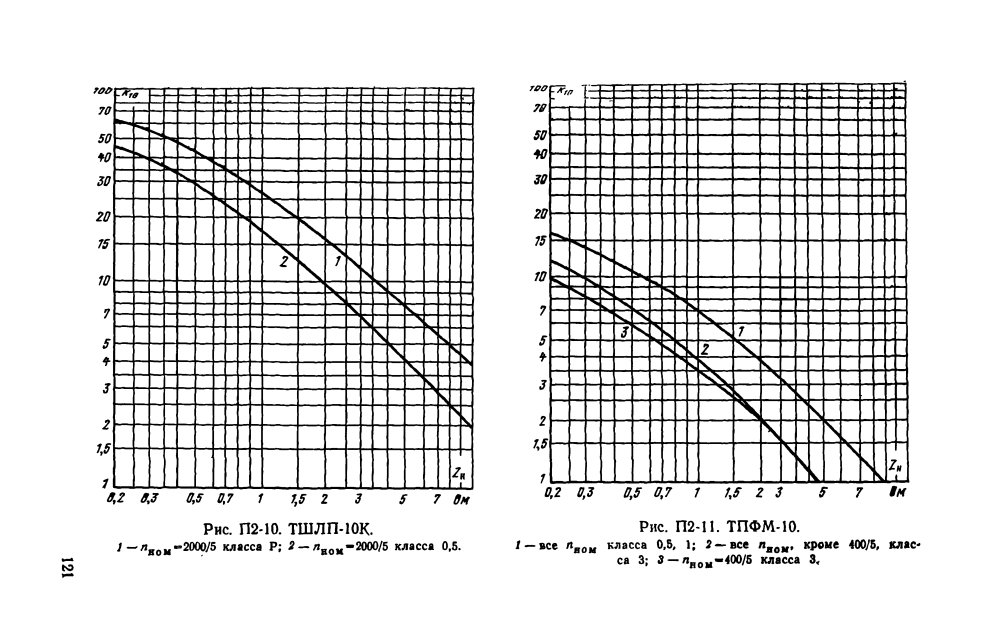

ТШЛП-10К Рис.10 |
Р/Р; 0,5/Р |
2000 |
Р 0,5
|
1,2 0,8 |
25 20 |

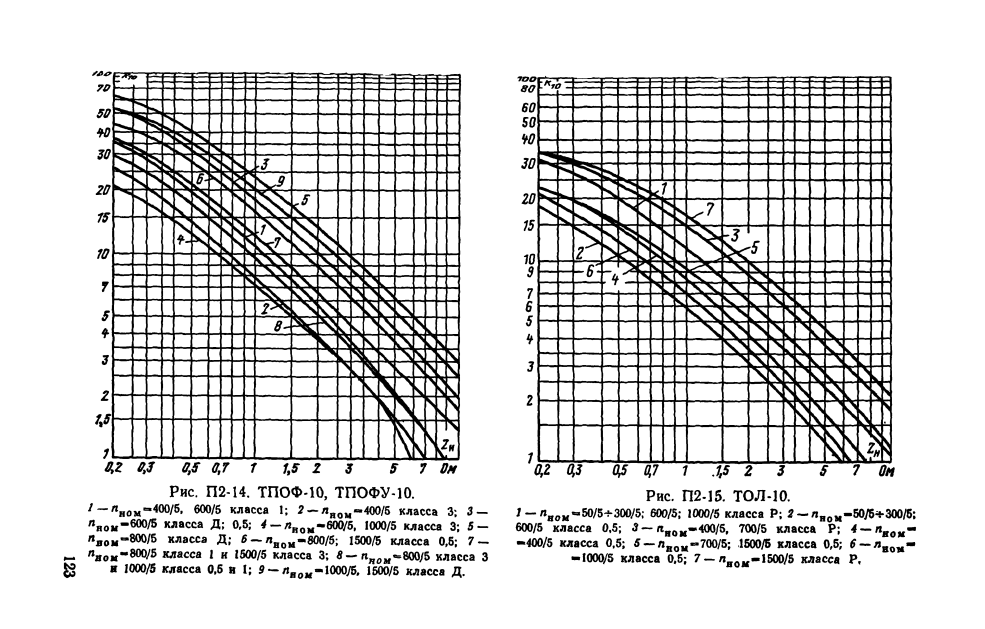

ТПОФ-10 ТПОФУ-10 Рис.14 |
|
400
600
800
1000
1500
|
1 3 Д 0,5 1 3 Д 0,5 1 3 Д 0,5 1 3 Д 0,5 3 |
2
0,8
2
0,8
2
0,8
2
0,8
2 |
5 3,5 20
5 3,5 25
6 5 24
5 3,5 24
6 |
ТОЛ-10 Рис.15 |
50-300
400
600
800 |
50; 100; 150;200;300 400
600
800 |
Р 0,5 Р 0,5 Р 0,5 Р 0,5 |
0,6 0,4 0,6 0,4 0,6 0,4 0,6 0,4 |
18 13 22 17 18 13 22 17 |

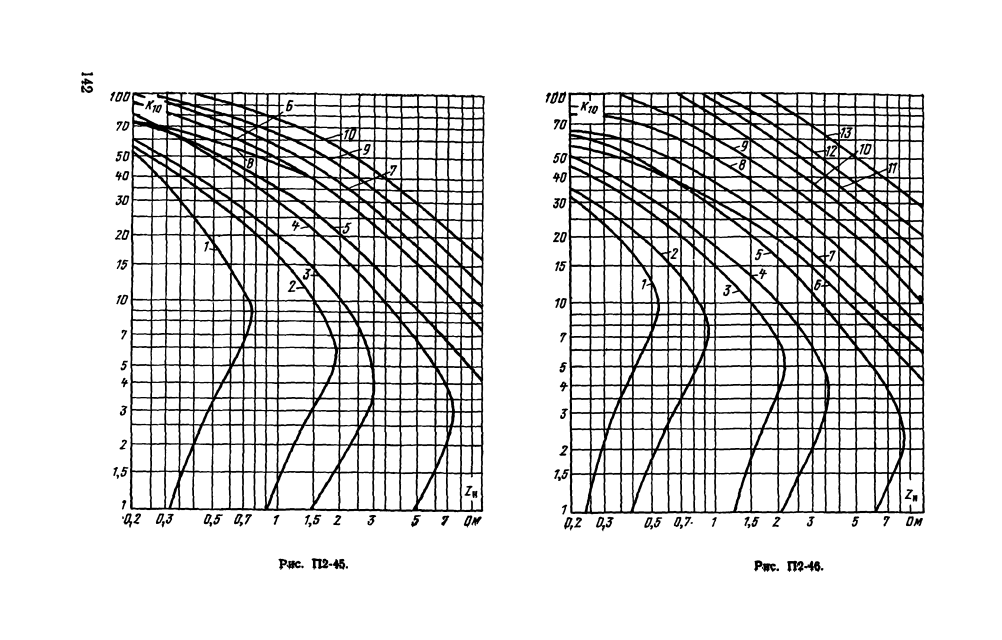

ТВТ-110 Рис.45 |
300 |
100 150 200 300 |
|
0,6
1,2 |
12 15 28 20 |
ТВС-110/80 Рис.48 |
1200
2000
3000 |
600 800 1000 1200 1000 1200 1500 2000 1200 1500 2000 3000
|
- |
1,2 |
30 40 50
40 50
40 27
|

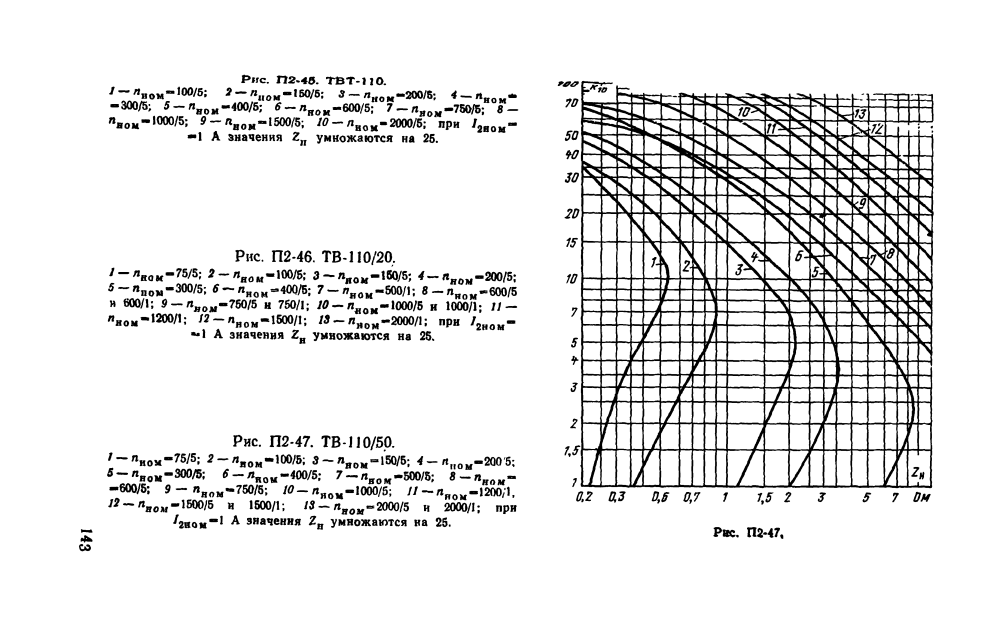

ТВ-110/20; ТВ-110/20ХЛ Рис.46 |
200
300
600
1000 |
75 100 150 200 100 150 200 300 200 300 400 600 400 600 750 1000 |
|
0,6 0,8
1,2 0,8 1,2
0,6 1,2 0,6 0,8 1,2 |
10
10 6,5 10 6,5 15 25 15 15 15 20 |
ТВ-110/50 Рис.47 |
200
300
600
1000
2000 |
75 100 150 200 100 150 200 300 200 300 400 600 500 600 750 1000 500 1000 1500 2000
|
- |
0,6 0,8
0,8
1,2 0,8 1,2
0,6 1,2 0,6 0,8 1,2 0,8 1,2 1,6 2 |
- 5 10 20 5 10 20 20 20 20 27 40 25 40 50 45 25 45 33 25 |
ТВУ-110/50 Рис.49 |
600
1000
2000 |
200 300 400 600 500 600 750 1000 1000 1200 1500 2000 |
-
0,4 1 2 |
0,6
1
|
34 48 39 58 77 58 37 50 50 42 33 25 |

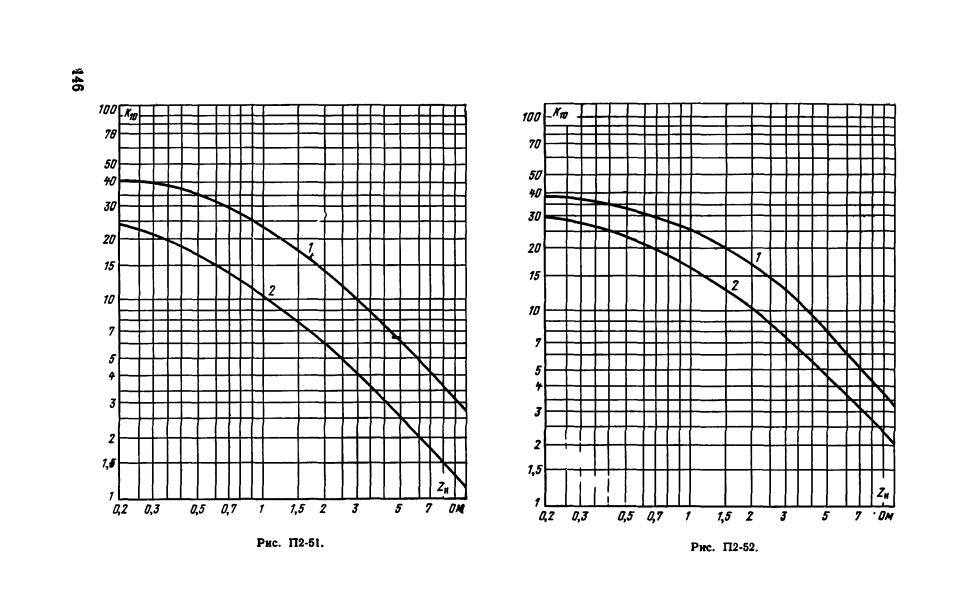

ТФНД-110М Рис.50?51 |
600
2000
1500
1200
-
|
50-600
1000-2000
750-1500
600-1200
50-100
400-800 |
Д 0,5 Д 0,5 Д 0,5 Д 0,5 Р 0,5 Р 0,5 |
1,2
4
0,8 1,2 1,2 |
20 12 10 6 8 5 8 3,7 30 10 20 10 |
ТФНД-110М-II Рис.52 |
- |
750-1500
1000-2000 |
Р 0,5 Р 0,5 |
0,8 |
30 20 30 20 |
ТВТ-150; ТВТ-220-150; ТВТ-220 Рис.53 |
600 |
200 300 400 600 |
-
|
0,4 0,8 1,2 |
24 |

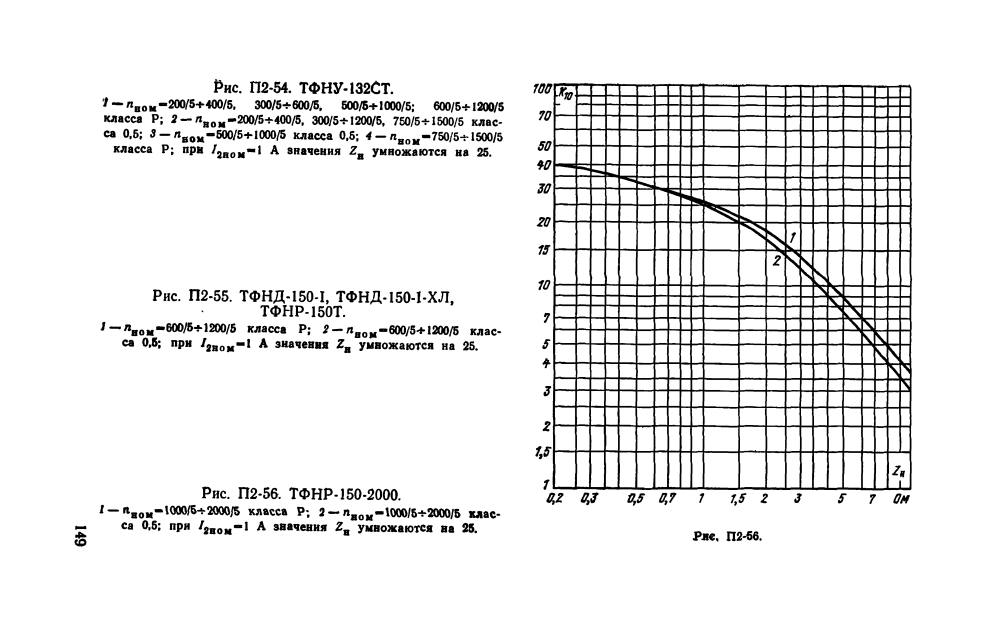

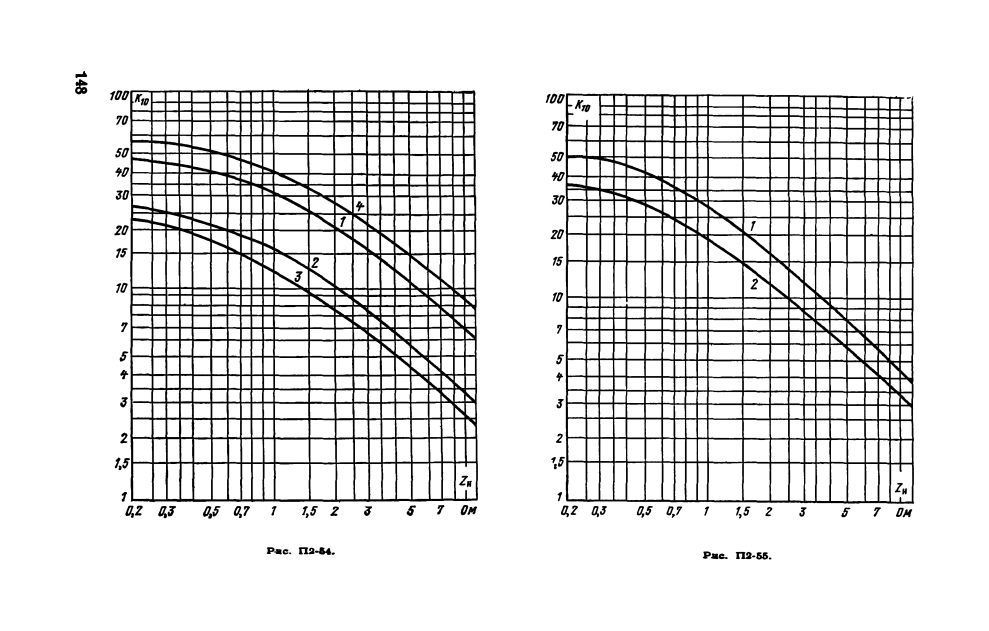

ТФНД-150-I-ХЛ Рис.55 |
- |
600-1200 |
Р1,Р2 Р3 0,5 Р1,Р2 Р3 0,5 |
1,2
30 |
30 25 8 30 25 8 |

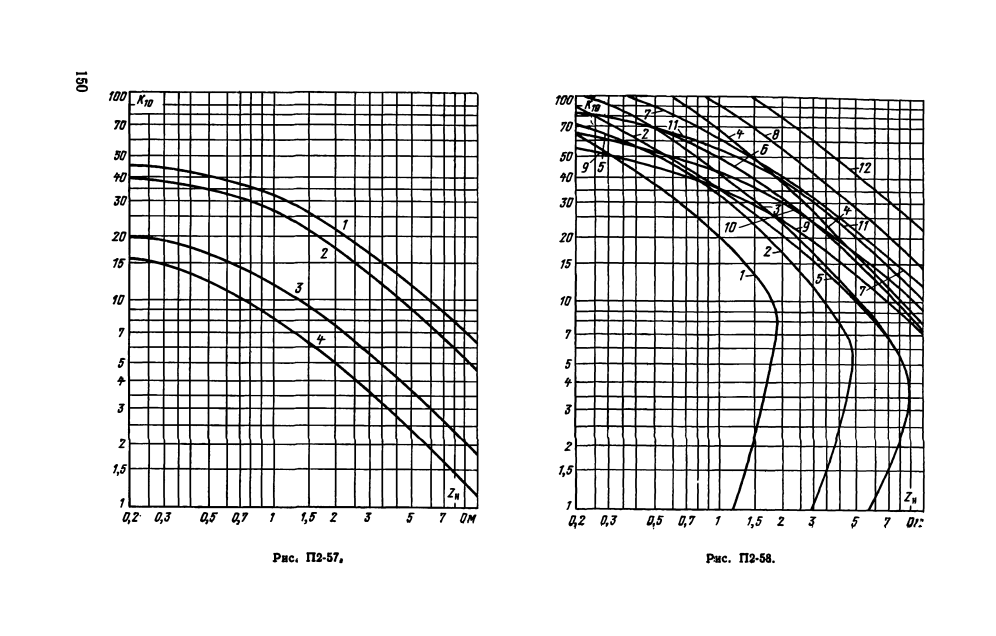

ТВД-220 Рис.58 |
600
1000
1500 |
200 300 400 600 400 600 750 1000 600 750 1000 1500
|
|
0,4 0,8 1,2 0,8 1,2 0,8 0,8 1,2 0,8 1,2 0,8 2,0 |
42 38 36 80 40 55 70 80 37 38 80 80 |

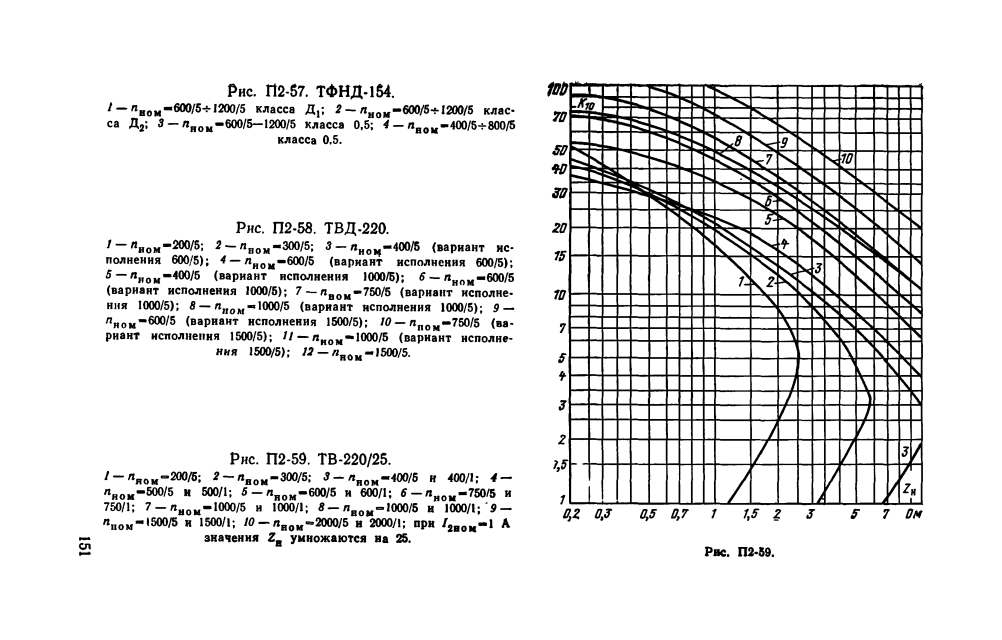

ТВ-220/25 Рис.59 |
600
1000
2000 |
200 300 400 600 400 600 750 1000 500 1000 1500 2000
|
- |
1,6 0,8 1,6 2 1,6 2 1,2 2 1,2 |
- 20 20 18 20 18 32 25 13 25 10 12 |

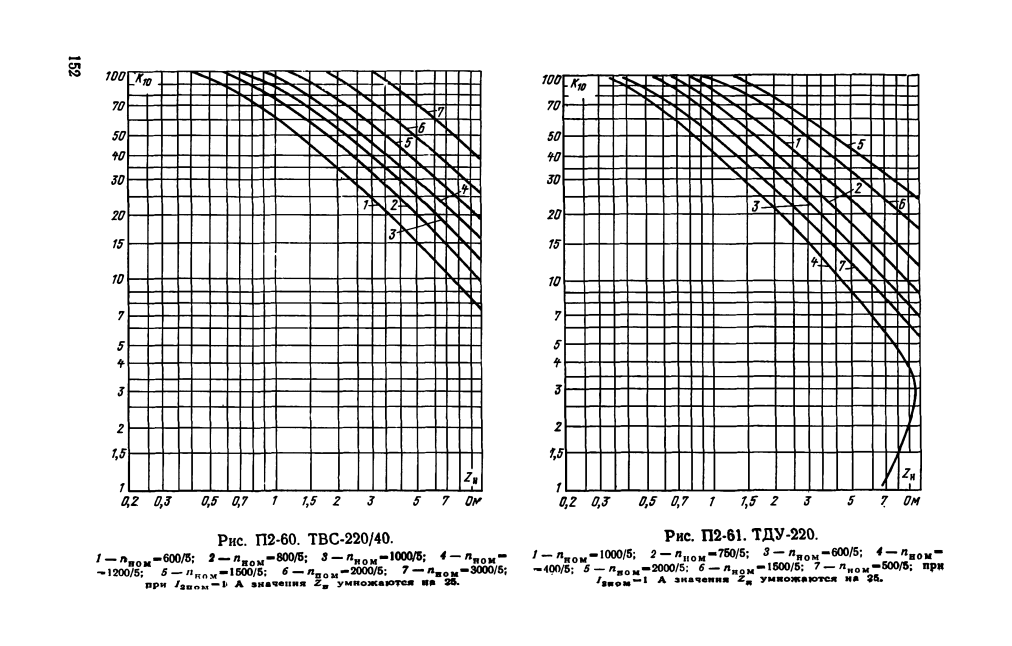

ТДУ-220 Рис.61 |
1000
2000 |
1000 750 600 400 2000 1500 1000 500 |
- |
40 |
60 70 52 36 85 64 60 42 |
|
Рис.2 |
1-nном=5/5-50/5; 2-nном=100/5-400/5; 3-nном=800/5; 4-nном=1000/5; 5-nном=1500/5; |
Рис.1 |
1-nном=5/5-300/5 классР; 2-nном=5/5-300/5 класс0,5; 3-nном=400/5 классР; 4-nном=400/5 класс0,5; |
ззззззз
|
Рис.4 |
1-nном=5/5-50/5; 2-nном=100/5-400/5; 3-nном=800/5; 4-nном=1000/5; 5-nном=1500/5; |
Рис.3 |
1-nном=5/5-300/5 классР; 2-nном=5/5-300/5 класс0,5; 3-nном=400/5 классР; 4-nном=400/5 класс0,5; |
1-nном=5/5-100/5 классР;
2-nном=5/5-300/5 класс0,5;
3-nном=400/5 классР;
4-nном=400/5 класс0,5
