51. Этапы проектирования сау. Схемы включения корректирующих устройств.

СИНТЕЗ САУ – выбор структуры и параметров САУ, начальных условий и входных воздействий в соответствии с требуемыми показателями качества и условиями функционирования.

Проектирование САУ предполагает выполнение следующих этапов:

1. Исследование объекта регулирования: составление математической модели, определение параметров, характеристик и условий работы объекта.

2. Формулирование требований к САР.

3. Выбор принципа управления, структуры и первоначальной схемы системы.

4. Выбор элементов схемы регулирования с учетом статических, динамических, энергетических, эксплуатационных и др. требований.

5. Определение законов регулирования и расчет корректирующих устройств, обеспечивающих заданные требования.

6. Уточнение структурной схемы системы регулирования, выбора и расчета ее элементов и параметров.

7. Экспериментальное исследование системы регулирования (или отдельных ее частей) в лабораторных условиях и внесение соответствующих исправлений в ее схему и конструкцию.

8. Проектирование и производство системы регулирования.

9. Наладка системы в реальных условиях работы (опытная эксплуатация).

Проектирование САУ начинают с выбора объекта управления и основных функциональных элементов (усилителей, исполнительных устройств и др.), то есть разрабатывают силовую часть системы.

Заданные статические и динамические характеристики системы обеспечиваются соответствующим выбором структуры и параметров силовой части, специальных корректирующих устройств и всей САУ в целом.

Назначение корректирующих устройств: обеспечить требуемую точность работы системы и получить приемлемый характер переходного процесса.

Корректирующие звенья вводятся в систему различными способами: последовательно, местная ООС, прямое параллельное включение, внешние (вне контура регулирования) корректирующие устройства, охват всей САУ стабилизирующей ООС, неединичная главная обратная связь.

Типы электрических корректирующих устройств постоянного тока: активные и пассивные четырехполюсники постоянного тока, дифференцирующие трансформаторы, тахогенераторы постоянного тока, тахометрические мосты и др.

По назначению корректирующие устройства классифицируются:

1. СТАБИЛИЗИРУЮЩИЕ – обеспечивать устойчивость САУ и улучшать их статические и динамические характеристики.

2. КОМПЕНСИРУЮЩИЕ – уменьшать статические и динамические ошибки при построении САУ по комбинированному принципу.

3. ФИЛЬТРУЮЩИЕ – повышение помехозащищенности систем, например фильтрация высших гармоник при демодуляции сигнала прямого канала.

4. СПЕЦИАЛИЗИРОВАННЫЕ – для придания системе особых свойств, позволяющих улучшить показатели качества системы.

САУ могут быть построены по следующим структурным схемам:

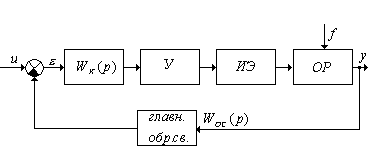

1. С последовательной корректирующей цепью.

Усилитель У должен иметь большое входное сопротивление, чтобы не шунтировать выход корректирующей цепи.

Применяется в случае медленно изменяющихся входных воздействиях, так как при больших рассогласованиях происходит насыщение в реальных нелинейных элементах, частота среза уходит влево и система медленно выходит из состояния насыщения.

Рис.1.

Последовательная коррекция часто используется в статических системах либо для стабилизации контура с корректирующей обратной связью.

- уменьшается.

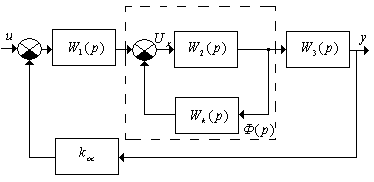

2. Со встречно–параллельной корректирующей цепью.

Рис.2.

поступает на вход как разность и глубокого насыщения не наступает.

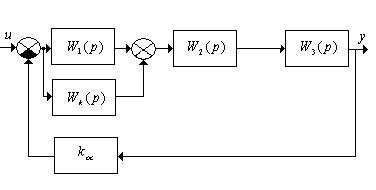

3. С последовательно–параллельной корректирующей цепью.

Рис.3.

4. С комбинированными корректирующими цепями.
