Перекриття по дерев’яним балкам
Збірно-монолітне керамзитобетонне перекриття типу TERIVA
Схема розташування елементів перекриття типу TERIVA
(монолітно-збірне густоребристе перекриття)
Фрагмент спирання блока - вкладиша на залізобетонну балку
Вкладиш з керамзитних пустотілих блоків
Конструктивні елементи, що застосовуються
при монолітно-збірному будівництві
П |
Властивості:
Розміри 500 х 300 х 250 мм Витрата 10 шт./м2 Вага 24 кг |
Призначення: служить для зведення внутрішніх та зовнішніх несучих стін у жилих, господарських будинках та промислових об’єктах. |
Ц
|
Властивості:
Розміри 500 х 100 х 250 мм Витрата 10 шт./м2 Вага 13 кг |
Призначення: Служить для зведення внутрішніх перегородок та зовнішніх стін шарових у жилих, господарських будинках та промислових об’єктах. |
Фундаментний блок
|
Властивості:
Розміри 380 х 240 х 120 мм Витрата 10 шт./м2 Вага 13 кг |
Призначення: служить для виготовлен-ня фундаментних стін, конструкційних стін під-валів та внутрішніх. |
орожниста
цегла 3- камерна
егла
для перегородок
ПОКРІВЛЯ ІЗ МЕТАЛОЧЕРЕПИЦІ
Елементи покрівлі

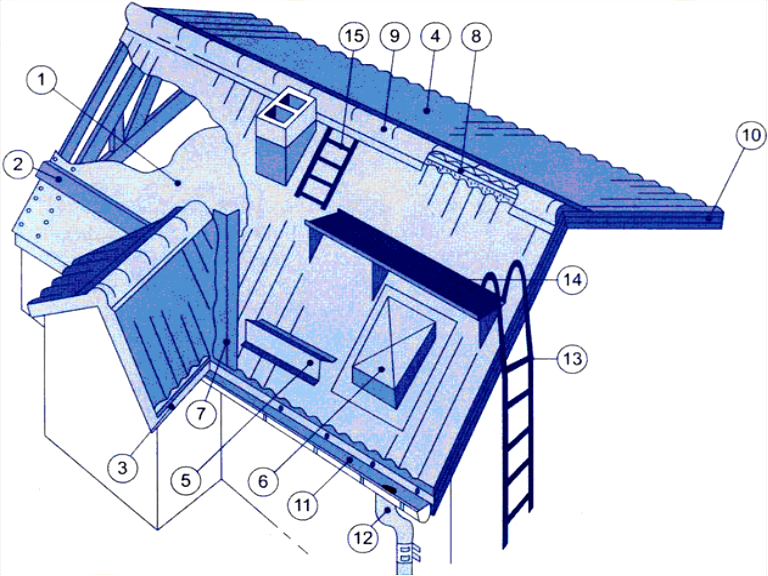

1.Гідроізоляція. 2.Лати. 3. Карнизна планка. 4.Металочерепиця. 5.Планка снігозадержувача.
6.Наскрізні листи. 7.Єндова нижня. 8.Ущільнена стрічка. 9.Конькова планка. 10.Торцева планка. 11. Водостічний жолоб. 12. Водостічна труба. 13. Сходи. 14. Перехідний мостик. 15.Сходи на даху.
Монтажний лист
1.Підготовка крокв’яної конструкції, контрлати
1, 2, 3 – послідовність закріплення листів антиконденсатної плівки.
Укладають в накладку по вертикалі 150 мм, по горизонталі 100 мм. Плівка повинна провисати на 1-2 см. До верхньої частини схилу гідроізоляція не доводиться до конька на 100 мм для вентиляції. По кроквяним ногам, поверх гідроізоляції на бивають брус 50х50 мм – контрлата, для утворення вентиляційного каналу.
Поперечний розріз схилу даху.
ВК-1 і ВК-2 – вентиляційні канали.
2.Монтаж лат
1, 2, 3, 4 – послідовність закріплення лат.
На коньковому ребрі лати повинні закріплюватися по обидві сторони від конька на відстані 130 мм, якщо конькова деталь має профіль напівкруглого ребра, а якщо конькова деталь у вигляді ребрового гребеня то відстань між латами 120 мм.
3.Монтаж черепиці на карнизі
Установити карнизну дошку товщиною 40мм.
Надійно прикрепити карнизну дошку до крокв’яної ноги цвяхами.
Установити на карнизну дошку кронштейни кріплення водостічних жолобів.
Якщо не планується монтаж водостоків, то потрібно установити на карнизну дошку капельник для конденсату.
4. Установити карнизний елемент, починаючи від краю карниза.
Карнизний елемент закріплюється 4 цвяхами.
Установити інші елементи з накладкою не менш 100 мм.
4.Монтаж черепиці на фронтоні
На покрівельні листи наклеюють універсальний ущільнювач.
Нижній торець першої від карниза торцевої планки закривають заглушкою торцевої планки. Заглушку вставляють усередину торцевої планки, герметизуючи силіконом і прикріпляють 4 саморізами.
Поперечний розріз схилу даху.
5 .Монтаж черепиці на гребені
Для двосхилого даху
1,2 – послідовність кріплення гребенів.
Для односхилого даху
1,2 – послідовність кріплення погнутого плоского листа.
6.Монтаж черепиці в єндові
Справа та зліва від лінії єндови на ширину не менш 200 мм кріпляться дошки товщиною 25 мм під єндову.
Гідроізоляцію по схилам укладають поверх гідроізоляції, яка укладена поздовж єндови з накладкою не менш 150мм.
К дошкам єндови кріпляться цвяхами 25мм елементи єндови з низу до верху, починаючи від карниза з накладкою 100мм.
7.Герметизація опалювальної (вентиляційної) труби
До монтажу покрівельного матеріалу необхідно оштукатурити опалювальні і вентиляційні труби.)
Поздовж схилу даху
Поперек схилу даху
8.Монтаж снігоутримувача
Снігоутримувачі – це захист від лавинообразного сходу великих мас снігу та льоду в весняно-зимовий термін. Від їх швидкого руху може постраждати поверхонь покрівлі, елементи водостічної системи, а також люди, автомобілі, рослини, які розташовуються поблизу до стін будівлі.
Покрівля із бітумної черепиці
Бітумна черепиця або ґонтова покрівля - це насамперед довговічність, невибагливість в обслуговуванні, відсутність шуму під час дощу, стійкість до вітрового навантаження.
М'яка черепиця утворить суцільний килим, що саме по собі є гарантією гідроізоляції.
Витрати на облаштованість ґонтової покрівлі відносно невеликі й легко прогнозовані.
Невисока питома вага матеріалу дозволяє використати полегшені кроквяні конструкції.
Бітумна черепиця практично безвідхідна й годиться як для простих поверхонь, так і для покрівель, що містять найскладні архітектурні елементи.
Черепиця складається з міцної скловолокнистої основи, яка просочена модифікованим бітумом. Гідрофобне базальтове посипання надійно захищає черепицю від сонячних променів, будучи при цьому прекрасним декоративним елементом. Спеціальна технологія фарбування й нанесення посипання забезпечує незмінність зовнішнього вигляду покрівлі із часом. Нижня поверхня являє собою самоклеючий шар, що дозволяє домогтися абсолютної герметичності. Процедура монтажу бітумної черепиці проста й відносно нетрудомістка.
