Загрузка контейнеров, ролл-трейлеров и других средств укрупнения грузов.
Контейнер является одной из самых распространенных грузовых единиц, используемых в интермодальных перевозках.
Стандарты на международные контейнеры были разработаны международной организацией по стандартизации (ИСО) в 1961 г.
Контейнер — транспортное многократно используемое оборудование для перевозки и временного хранения грузов с внутренним объемом 1 м3 и более, имеющее приспособления, обеспечивающие механизированную установку и снятие его с транспортных средств.
При характеристике контейнера необходимо отметить еще и такие моменты:
а)контейнер представляет собой полностью или частично закрытую емкость, предназначенную для помещения в нее грузов;
б)контейнер является приспособлением, имеющим неизменные характеристики и в силу этого являющимся достаточно прочным, чтобы служить для многократного использования;
в)контейнер — это приспособление, специально сконструированное для облегчения перевозки грузов одним или несколькими видами транспорта без промежуточной перегрузки товаров, для облегчения грузовых операций, в частности перегрузки, с одного вида транспорта на другой, а также для длительного хранения помещенных в контейнер грузов;
г)контейнер — это приспособление, сконструированное таким образом, чтобы его можно было легко загружать и разгружать, а также хранить.
Для контейнеров принята следующая классификация:
1. В зависимости от назначения выделяются:
1.1. Универсальные контейнеры — контейнеры, предназначенные для перевозки широкой номенклатуры штучных грузов в таре, без нее или в облегченной упаковке.
В соответствии с ИСО (стандартами международнойорганизации стандартизации) универсальные контейнеры подразделяются на межконтинентальные (крупнотоннажные) и внутриконтинентальные (среднетоннажные массой брутто 2,5 т). К универсальным также относятся малотоннажные контейнеры массой брутто 0,625 и 1,25 т.
1.2. Специализированные контейнеры. Под специализированным контейнером понимается унифицированная единица транспортного оборудования, предназначенная для многократной перевозки и хранения грузов определенной номенклатуры (жидких, насыпных, опасных, скоропортящихся и пр.) и представляющая собой конструкцию, стандартную по размерам и максимальной массе брутто. По условиям нормативно-технических документов большинство специализированных контейнеров должны иметь пометки и надписи, обозначающие вид помещенного в них груза.
Специализированные контейнеры подразделяются на:
- специализированные среднетоннажные контейнеры с максимальной массой брутто более 2,5 т, но менее 10 т;
- специализированные крупнотоннажные контейнеры с максимальной массой брутто, равной 10 т и более;
- контейнеры-рефрижераторы;
- контейнеры-цистерны
Специализированные контейнеры магистрального и промышленного транспорта применяются для доставки грузов различными видами транспорта от изготовителя до базовых складов или до непосредственных потребителей. Специализированные контейнеры применяются в технологическом процессе и, как правило, только на внутренних транспортных коммуникациях предприятий.
2. В зависимости от вида транспортировки выделяют следующие типы контейнеров:
2.1.Автомобильные:
- малотоннажные (грузоподъемностью 0,625 т, 1,25 т);
- среднетоннажные (грузоподъемностью 2,5 (3) т, 5 т);
- крупнотоннажные, или большегрузные (грузоподъемностью10 т и выше).
Железнодорожные:
* 3-тонные;
- 5-тонные;
- 20-тонные;
- 24-тонные;
- 40-тонные.
2.3.Морские. Морские контейнеры, в свою очередь, подразделяются на следующие подвиды:
а) 20-футовые стандартные контейнеры
б) 20-футовые контейнеры с открытым верхом
в) 20-футовые рефрижераторные контейнеры
г) 40-футовые стандартные контейнеры
д) 40-футовые контейнеры с открытым верхом
е) 40-футовые high cube контейнеры
ж) 40-футовые рефрижераторные контейнеры
з) 40-футовые high cube рефрижераторные контейнеры
Определение загрузки грузового помещения однородным грузом. Определение загрузки грузового помещения, генеральными грузами (композиционная загрузка).
Критерии рациональной загрузки судна.
Принципы комплектации грузов в грузовых помещениях.
Загрузка крытых железнодорожных вагонов.
Загрузка железнодорожных платформ и полувагонов.
Грузовой план судна.
Грузовым планом называется план размещения грузов на судне.
Различают:
- предварительный грузовой план
- исполнительный грузовой план
Предварительный грузовой план, , составленный портом, , должен быть рассмотрен и утвержден капитаном судна, , который несет полную ответственность за правильное размещение, укладку и сепарацию грузов, , обеспечение их сохранности, , за безопасность и сохранение мореходности судна.
Причины изменения в плане в процессе погрузки судна:
- не вполне качественное составление грузового плана,
- изменение списка грузов, подлежащих отправке,
- специфика организации грузовых работ в порту,
- очередность подачи груза в порт.
Все изменения в грузовом плане должны быть согласованы с капитаном судна.
Грузовой план, отражающий фактическую загрузку судна, называется исполнительным.
Виды исходных данных для разработки грузового плана судна:
Данные о грузах
- наименование и количество груза в,
- линейные размеры и масса места,
- удельный объем груза,
- условия совместимости с другими грузами,
- порты погрузки и выгрузки.
Данные о судне
- главные размерения – длина, ширина, осадка, высота борта,
- водоизмещение судна с полным грузом, расчетное водоизмещение и водоизмещение порожнего судна,
- дедвейт и чистая рузоподъемность судна, грузовместимость, размеры и отстояние центра тяжести от киля и миделя всех грузовых помещений и помещений для судовых запасов
- графики коэффициентов трюмной укладки для всех грузовых помещений дифференцированно по роду груза,
- масштабные чертежи судна — разрез по диаметрали, планы палуб.
- гидростатические кривые чертежа или таблицы зависимости от осадки или водоизмещения величин: Хc , Zm ,m ,б ,
- грузовая шкала судна
- координаты центра тяжести порожнего судна Х0 , Z0,
- допустимые нагрузки на палубы и перекрытия,
- оптимальные величины дифферента и метацентрической высоты,
- предельные величины арифметической полусуммы моментов сил дедвейта.

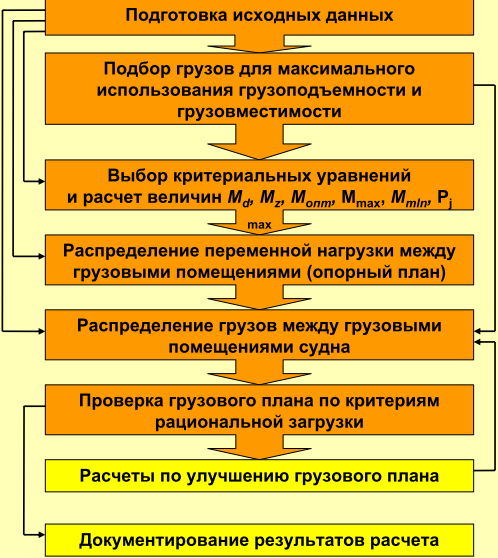

Схема расчетов грузового плана
