Кузбасский государственный технический университет
Кафедра прикладной механики
ПОЯСНИТЕЛЬНАЯ ЗАПИСКА
к курсовому проекту по ТММ на тему
Анализ и синтез механизмов
Пресс со снижением скорости в конце хода
(Задание 8.2)
Выполнил студент гр. МАб-112
Матросов Э.Г.
Руководитель доц. Ермак В.Н.
Кемерово 2012
СОДЕРЖАНИЕ
Задание Лист
1 Синтез кулачкового механизма…………….…………………………………………………..………5
1.1 Кинематические диаграммы толкателя
1.2 Начальный радиус кулачка и длина стойки
1.3 Профиль кулачка
1.4 Углы давления
2 Синтез зубчатого механизма…………………………………………………………………...………7
2.1 Подбор чисел зубьев планетарной передачи
2.2 Картина линейных и угловых скоростей
2.3 Геометрический расчёт зацепления 4, 5
2.4 Вычерчивание зацепления 4, 5
3 Определение момента инерции маховика……………………………………………...…10
3.1 Планы положений механизма
3.2 График заданной внешней силы.
3.3 Повернутые планы скоростей
3.4 Приведение внешних сил
3.5 Работа приведенного момента
3.6 Работа и величина движущего момента
3.7 Приращение кинетической энергии
3.8 Приведенный момент инерции
3.9 Момент инерции маховика
Задание

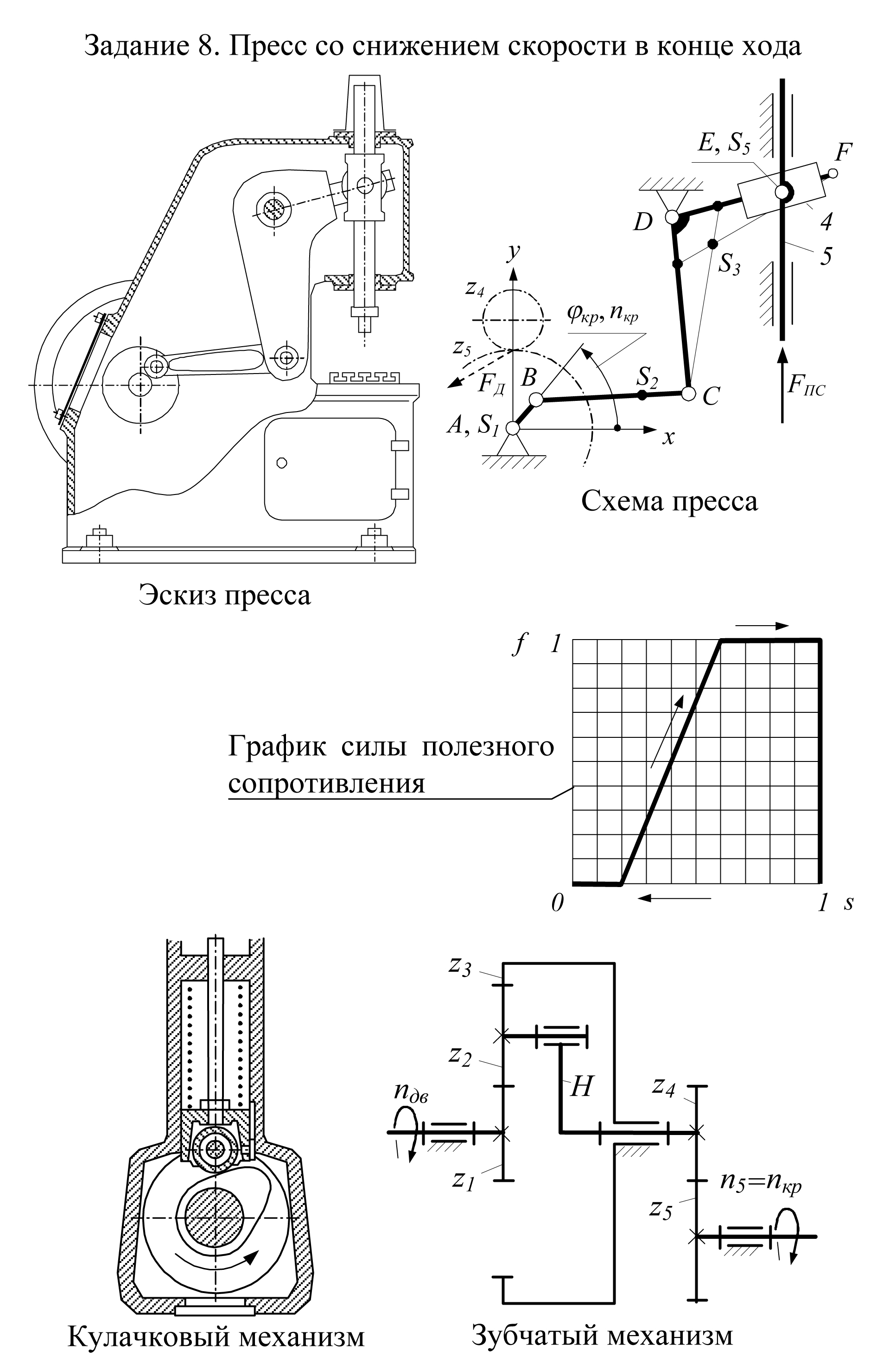

По данным табл. 1 и рис. 1…4 синтезировать кулачковый и зубчатый механизмы и подобрать маховик.
Таблица 1
Наименование параметров |
Обозначение |
Числ. знач. |
|
Частота вращения кривошипа, об/мин |
nкр |
240 |
|
Частота вращения электродвигателя, об/мин |
nдв |
2710 |
|
Модуль колес 4,5, мм |
m |
5 |
|
Число зубьев колеса 4 |
z4 |
16 |
|
Число зубьев колеса 5 |
z5 |
43 |
|
Длина кривошипа, м |
lAB |
0,096 |
|
Длина звена BC, м |
lBC |
0,300 |
|
Длина звена CD, м |
lCD |
0,312 |
|
Длина звена DF, м |
lDF |
0,240 |
|
Допустимый угол давления, град |
д |
25 |
|
Масса кривошипа, кг |
m1 |
19 |
|
Масса звена 2, кг |
m2 |
3 |
|
Масса звена 3, кг |
m3 |
8,6 |
|
Масса звена 5, кг |
m5 |
8 |
|
Координаты точки D, м |
XD |
0,324 |
|
Координаты точки D, м |
YD |
0,384 |
|
Модуль колес планетарной передачи, мм |
mпл |
4 |
|
Углы поворота кулачка по фазам, град |
φП=φО |
25 |
|
Координата кривошипа при силовом расчете, град |
φвв |
80 |
|
Момент инерции кривошипа, кгм2 |
φкр |
120 |
|
Момент инерции звена 2, кгм2 |
J1S |
0,15 |
|
J2S |
0,022 |
||
Момент инерции звена 3, кгм2 |
J3S |
0,121 |
|
Максимальное давление на поршень, кН |
F max |
8,05 |
|
Коэффициент неравномерности вращения кривошипа |
|
1/5 |
