- •Тема7 1.Чому вхідним каскадом оп зазвичай є диференціальний каскад?
- •Пояснити принцип дії параметричного стабілізатора напруги та призначення елементів схеми.
- •З якою метою у схемах стабілізаторів напруги компенсаційного типу використовують джерело опорної напруги?
- •Порівняти принцип побудови компенсаційних стабілізаторів напруги паралельного та послідовного типів.
- •Пояснити принцип роботи однокаскадного стабілізатора послідовного типу з підсилювачем постійного струму у колі зворотного зв’язку.
- •Пояснити принцип роботи стабілізатора струму.
- •2. У чому полягає відмінність між пасивними та активними фільтрами?
- •3.У чому полягає відмінність між активними фільтрами високих та низьких частот?
- •11. Пояснити фізичний зміст умови балансу амплітуд
- •12. Чим обмежується амплітуда коливань в генераторах l-c типу?
- •13. Як виконується умова балансу фаз в l-c автогенераторах з трансформаторним звязком?
- •14. Як виконується умова балансу фаз в l-c автогенераторах з індуктивною триточкою
- •15. Як виконується умова балансу фаз в l-c автогенераторах з ємнісною триточкою?
- •16. Як реалізуються кварцові генератори
- •17.Чим визначається частота коливань в генераторах rс-типу?
- •18. Чому кількість ланок у фазуючому колі автогенератора rc-типу повинна бути не менше від трьох?
- •19.Як виникають коливання в автогенераторах rc-типу?
- •20. Як реалізуються автогенератори rc-типу на основі неінвертувального увімкнення оп?
11. Пояснити фізичний зміст умови балансу амплітуд
Це співвідношення прийнято називати балансом амплітуд. Амплітуда сигналу на вході пристрою виявляється в К разів більше ніж на вході. Але вона Послаблюється у Взз разів колом зворотного зв’язку. Для виникнення генерації необхідно, щоб сигнал, що надходить на вхід по колу зворотного зв’язку був більшим від початкового сигналу на вході пристрою тобто К>1/Bзз. Ця умова унеможливлює необхідне наростання первинних змін струмів та напруг (які зявились при підєднанні пристрою до джерела живлення). Умова К*Взз=1 визначає усталений режим генерації в якому сигнали на вході та на виході генератора дорівнюють своїм усталеним значенням тобто коефіцієнт підсилення компенсується коефіцієнтом передачі зворотного зв’язку.
12. Чим обмежується амплітуда коливань в генераторах l-c типу?
Зростання амплітуди коливань у контурі обмежується опором втрат контуру, а також затуханням, що вноситься в контур за рахунок протікання струму в базовій обмотці( Я так розумію це все)

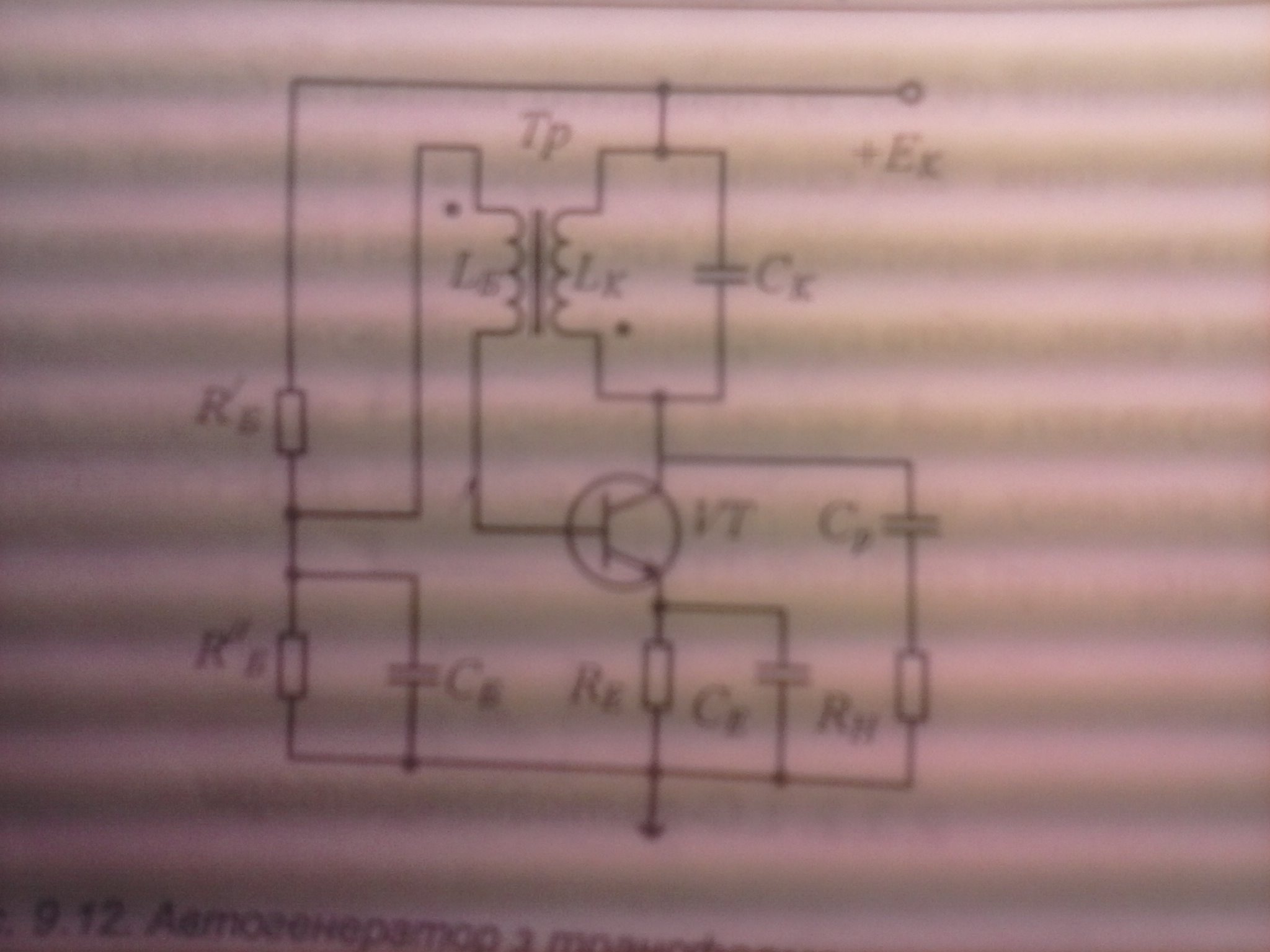

13. Як виконується умова балансу фаз в l-c автогенераторах з трансформаторним звязком?
Оскільки базова і колекторна обмотки мають взаємну індуктивність то змінна напруга на базовій обмотці Uб за рахунок струму Ік, який протікає через колекторну обмотку Lк, дорівнюватиме Uб=+-(плюс мінус)jw(омега)*М*Ік, ле М – коефіцієнт взаємоіндукції.
Якщо вибрати напрямок обмотки так, щоб Uб= -jw(омега)*М*Ік, то загальний фазовий зсув у замкнутому колі підсилювач – зворотний зв'язок буде дорівнювати нулю, тобто у схемі встановиться додатний зворотний зв'язок. Це забезпечує виконання умови балансу фаз

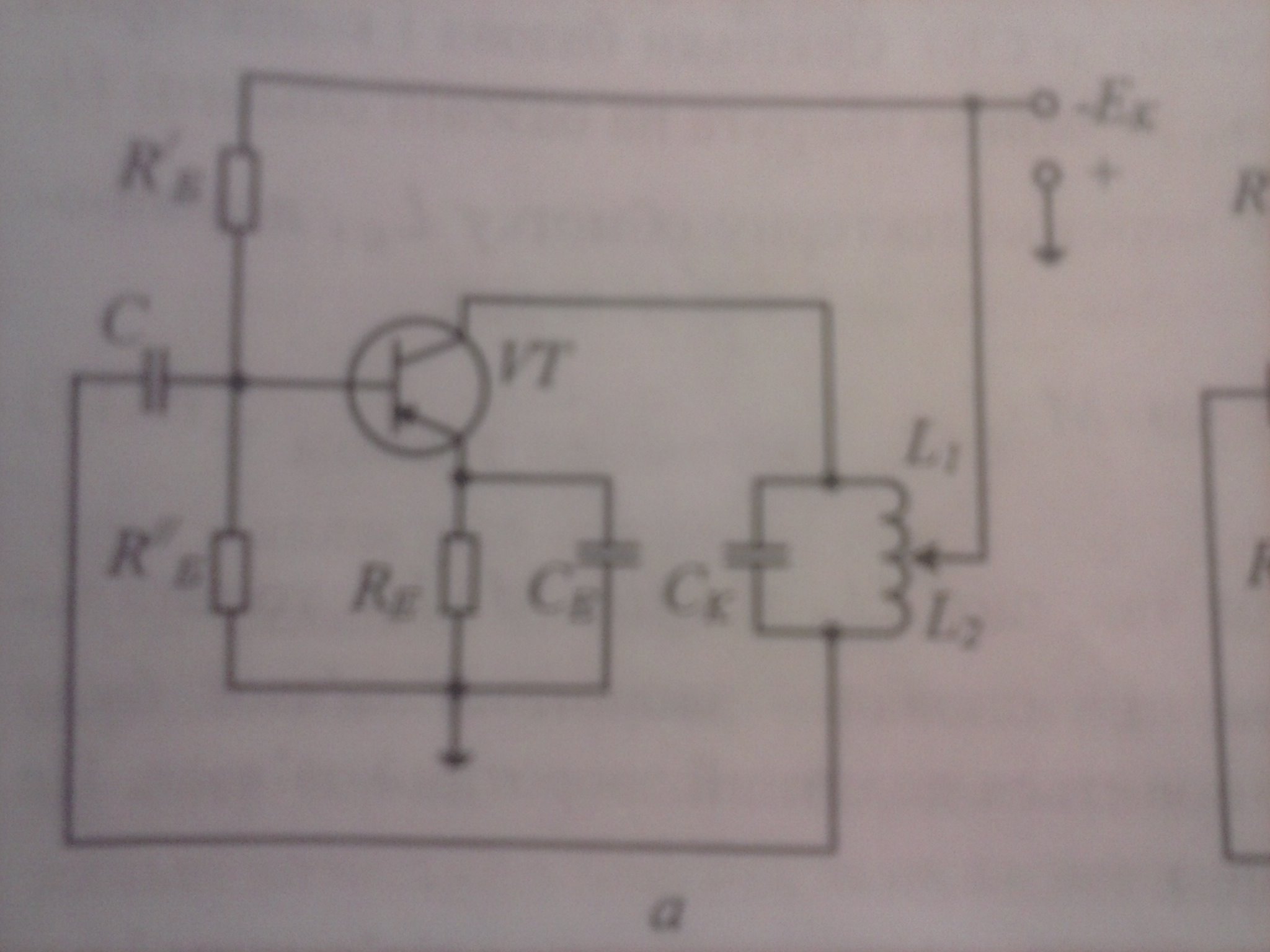

14. Як виконується умова балансу фаз в l-c автогенераторах з індуктивною триточкою
В індуктивній три точковій схемі відомій в літературі під назвою схеми Хартлея , секціонована індуктивна гілка коливального контуру, спільна точка якої через нульовий опір джерела живлення для змінної складової струму приєднана до емітера. Зворотний зв'язок між індуктивностями L1 I L2 здійснюється з урахуванням взаємоіндуктивності М
Оскільки знаки миттєвих напруг на L1 I L2 відносно середньої точки протилежні (зсув за фазою 180* (градусів)) а підсилювальний каскад перевертає фазу також на 180градусів, то зворотний зв'язок буде додатним і умова балансу фаз виконується.

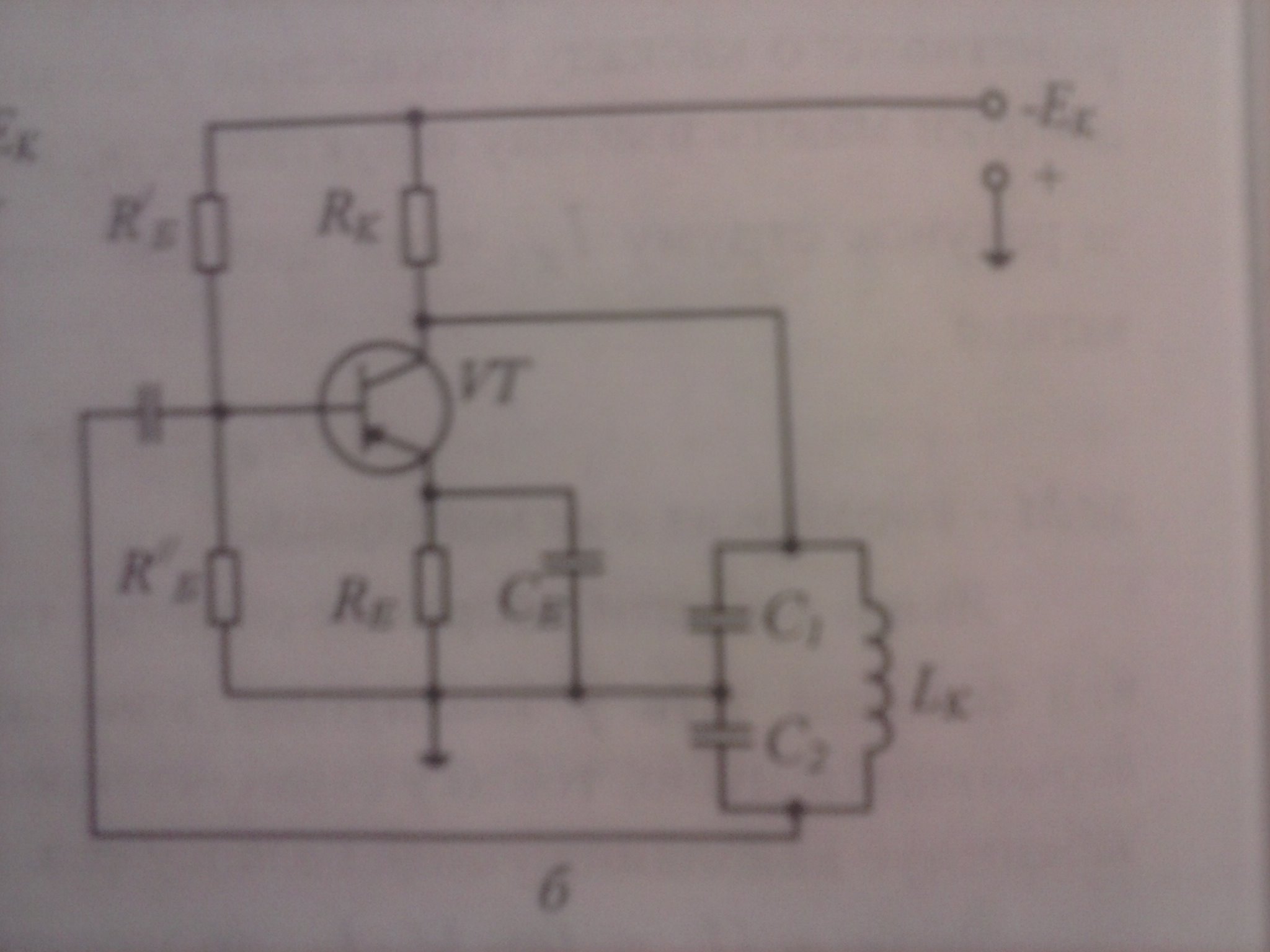

15. Як виконується умова балансу фаз в l-c автогенераторах з ємнісною триточкою?
Ємнісна
триточк (схема Колпітца) містить в
ємнісній гілці коливального контуру
два конденсатори С1 і С2. Напруга зворотного
зв’язку з останнього надходить у вхідне
коло підсилювальної ланки. При увімкненні
конденсаторів полярності миттєвих
напруг на їхніх обкладках відносно
спільної точки протилежні. Підсилювальний
каскад також зсуває фазу на 180* Це зумовлює
додатний зворотний зв'язок і виконання
умови балансу фаз
16. Як реалізуються кварцові генератори
Забезпечити високу стабільність частоти генерації можна при вмиканні кварцового резонатора в коло зворотного зв’язку звичайного LC генератора
Кварцовий резонатор – це однорідна пластина монокристалічного кварцу, в якого сильно виражений п’єзоелектричний ефект. Прямий п’єзоефект проявляється в утворенні зарядів на поверхні твердого тіла під впливом механічних напружень. Зворотний п’єзоефект проявляється у зміні механічних розмірів тіла під впливом прикладеної електричної напруги. Найчастіше у кварцовому резонаторі збуджуються поздовжні коливання(обємні акустичні хвилі) за типом стискання розтягання. Основним параметром що визначає частоту коливань кварцового резонатора є довжина пластини. Для кварцових резонаторів характерна найбільша стабільність частоти
У тілі однорідної кварцової пластини не можна виявити ділянок що відповідають індуктивності ємності чи опору. Однак кварцова пластина виконує функцію резонатора тобто заміняє декілька реактивних елементів та резисторів. В електричному колі змінного струму на частотах близьких до резонансної частоти кварцовий резонатор поводиться як послідовно-паралельний коливальний контур.
