Опис експериментальної установки

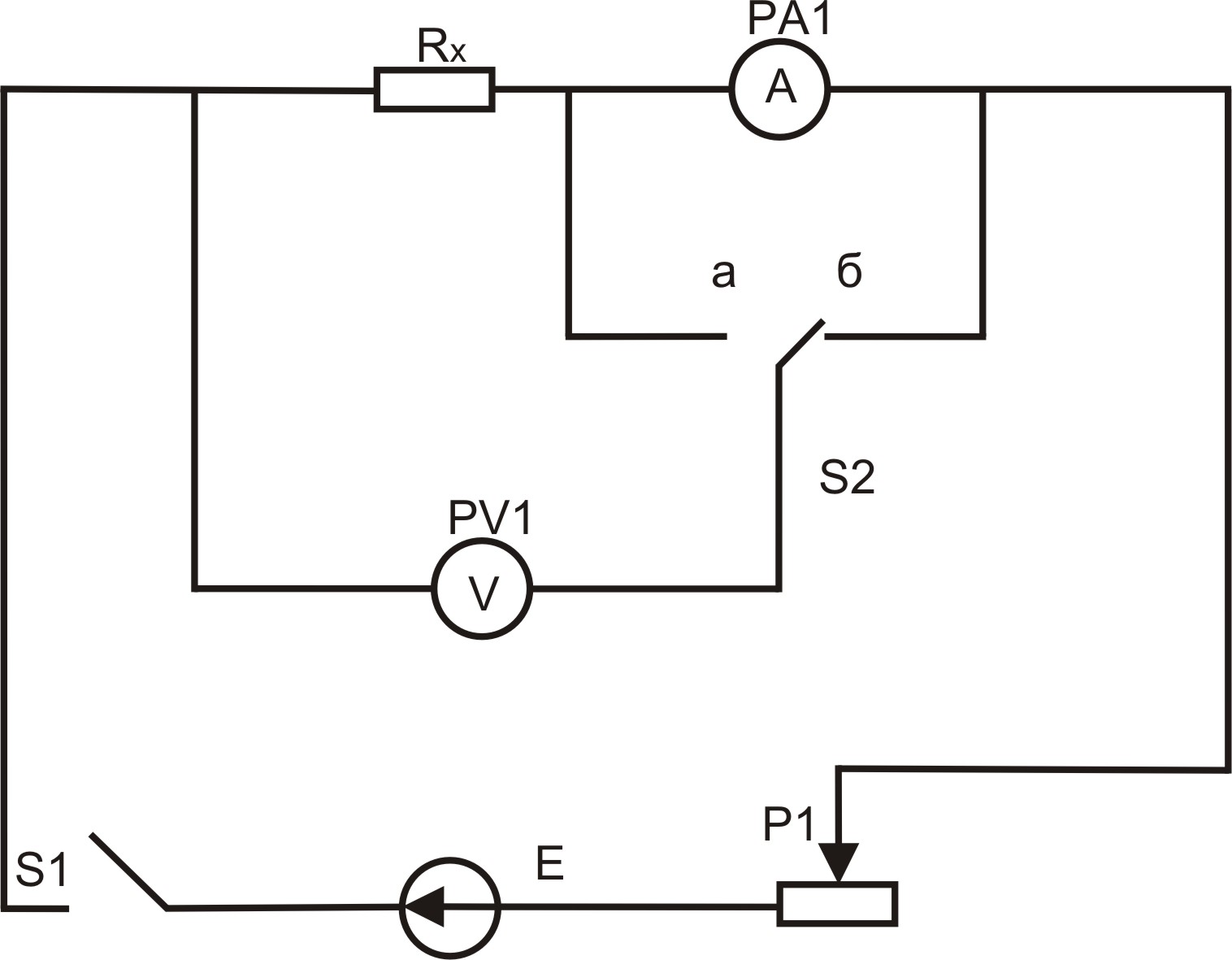

Експериментальною установкою є прилад для вимірювання питомого опору типу FPM – 01 (мал. 2).

Функціональне призначення елементів управління є наступним:

S1 – вимикач живлення (мережі);

S2 – перемикач схеми вимірювань, який забезпечує або схему а) мал.1 (точне вимірювання напруги) або схему б) мал.1 (точне вимірювання струму);

Р1 – регулятор сили струму;

РА1, РV1 – міліамперметр та вольтметр.

Мал. 2

Порядок виконання роботи

1. Вирівняйте прилад за допомогою регульованих гвинтів на ніжках.

2. Пересуньте рухомий контакт приблизно на 70% довжини резистивного проводу відносно нерухомого контакту.

3. Пересуньте перемикач S2 у положення, що забезпечить вимірювання по схемі а) мал.1.

4. Натисніть S1 – живлення приладу. Регулятором Р1 підберіть такий струм через міліамперметр, аби вольтметр показував відхилення стрілки приблизно на 2/3 шкали.

5. Показання приладів запишіть до таблиці. Змініть силу струму через провідник і повторіть дослід декілька разів. Знайдіть значення R_х з формули (2).

6. Пересуньте перемикач S2 у положення, що забезпечить вимірювання по схемі б) мал.1. Повторіть декілька разів те, що описано в п.4,5, користуючись формулою (3) для схеми б).

7. Для кожного знайденого значення R_х знайдіть питомий опір за формулою (5). Оцініть середнє значення і похибки.

Таблиця 1

Схема а
№		I, A	U, В	RX, Ом		∆RX, Ом	ρ, Ом · м		∆ρ, Ом · м
1
2
3
4
5
сер
Схема б
1
2
3
4
5
Сер
