Вопрос №8. Виды стыков. Виды стеновых стыков панельных зданий.

Правильное решение стенового стыка дома в значительной мере опреде­ляет его долговечность, надежную работу всей системы несущего остова, а также эксплуата­ционные качества здания.

При правильном решении конструкций стыки должны надежно воспри­нимать все передаваемые на них усилия с пол­ным обеспечением необходимой прочности кон­структивных узлов, их жесткости и долговеч­ности.

Стыки панелей стен и перекрытий должны быть плотными и обеспечивать необходимую звукоизоляцию смежных квартир или этажей, хорошую защиту металлических крепежных деталей от огня. Конструкции стыка должны быть «технологичны» (т. е. просты в изготовле­нии и монтаже в любое время года).

Сжатые горизонтальные стыки внутренних стен устраивают сопряжением их через пере­крытия (платформенный стык) или контакт­ным сопряжением несущих панелей, когда па­нели перекрытий опираются на консольные вы­ступы панелей стен и передают нагрузки на стены предыдущего этажа непосредственно.

П латформенные стыки рекомендуются к применению при сопряжении сплошных пане­лей стен и плоских панелей перекрытий из бе­тона одинаковой прочности.

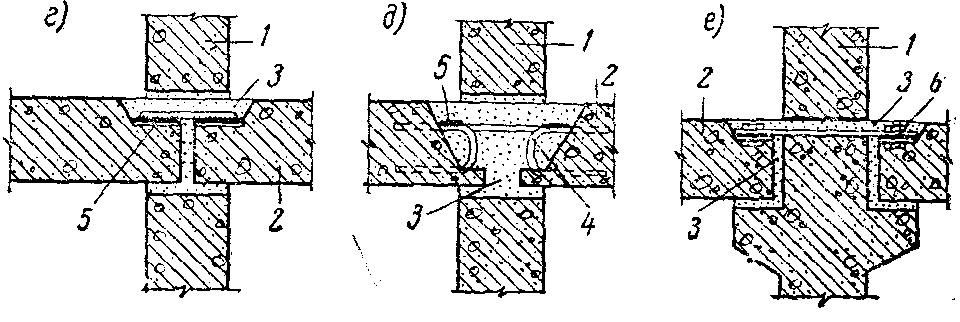

г — стык панелей со сваркой закладных деталей; д — стык панелей со сваркой петель: е — опирание перекрытий на консоль­ные приливы стековых панелей (контактный стык); 1—стеновая панель; 2 — панель перекрытия; 3 — раствор: 4 — монтажная пет­ля; 5 - варианты сварного соединения концов арматуры; 6 —бол­товое крепление накладок связей

П ри контактном методе сопряжения стеновых панелей, применяемом для зданий выше 5 этажей, панели перекрытий опирают на при­ливы (консоли) стеновых панелей и соединяют их в опорном шве, обеспечивая неразрезность перекрытия. Недостаток рассмотрен­ной системы — сложность изготовления стено­вых панелей с консольными приливами.

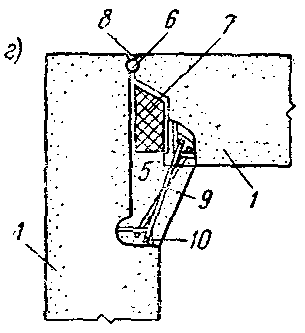

а — разрез наружной стены по узлу карниза; б — то же, по междуэтажному перекрытию; в — то же- по цоколю; г — гтл«н углового стыка наружных панелей; д — деталь вертикального стыка панелей наружной стены; е — аксонсме'трия этого стыка; / — наружная стена; 2 — утепленный карнизный блок: 3 — совмещен­ная крыша; 4 — панель перекрытия; 5 — раствор; 6 — гернитовый шнур; 7 — утепление; 8 — расшивка шва; 9 — арматурные сзязи-скобы; 10 — подъемные петли; 11 — внутренняя несущая стена; 12 — анкер: 13 — конопатка

При строительстве крупнопанельных зда­ний повышенной этажности рекомендуется применять неразрезное армирование стен жесткости и жестких дисков перекрытий несу­щего остова жесткими конструктивными узла­ми, основанными на сварке выпусков арматуры. В конструктивных узлах про­изводится сварка выпусков арматуры из всех сходящихся в узле панелей с помощью стерж­невых накладок, что обеспечивает практичес­кую непрерывность стержней арматуры в пределах каждой жесткой диафрагмы стен и перекрытий.

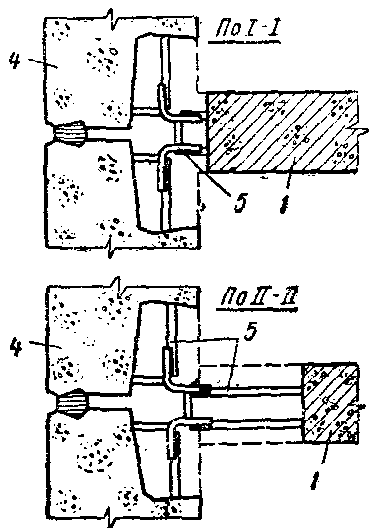

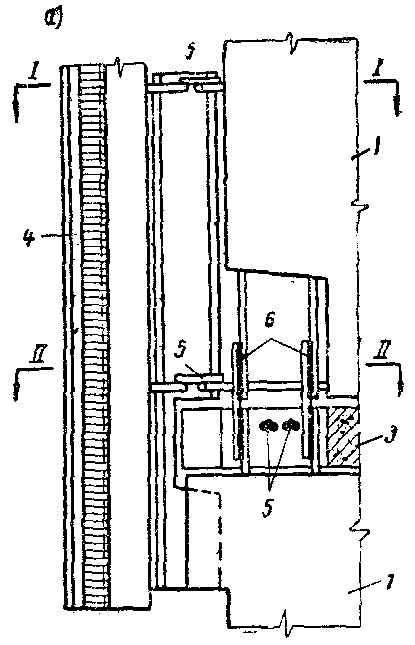

а — вертикальный разрез по стыку наружных панелей; б — вертикальный разпез по узлу внутренних стеновых панелей и панелей перекрытий; / — внутренняя несущая стеновая панель; 2 — панель стенки жесткости; 3 — панель перекрытия; 4 — наружная стеновая панель; 5 — горизон­тальные сварные арматурные связи; 6 — вертикальные сварные арматурные связи

Применение шпоночных соединений пане­лей устраняет возможность сдвига панелей относительно друг друга и способ­ствует образованию жестких дисков стен и пе­рекрытий.

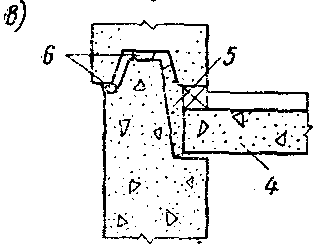

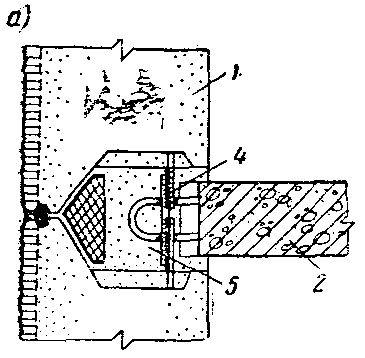

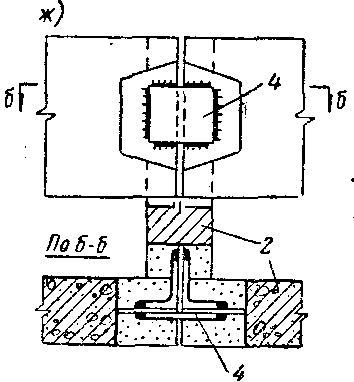

а — план соединений шпоночного типа; б — общий вид узла шпо­ночного соединения панелей наружной и внутренней стены: в, г — шпоночный стык внутренних стен; д — стык панелей пере­крытий и внутренних стен; е, ж, и — примеры стыков внутрен­них стеновых панелей; / — наружная стена; 2 — внутренняя сте­на; 3 — панель перекрытия; 4 — сварные детали; 5 — раствор; 6 — арматурные петли

Связь панелей обеспечивают также выпус­ком петель, образующих в растворе надежные анкерные узлы. В зданиях повышенной этаж­ности анкерные узлы располагают примерно через каждый метр по высоте и, кроме того, применяют систему вертикальных шпонок.

Теплоизоляция стыков наружных стен должна исключать возможность выпадения конденсата на их внутренней поверхности. В стенах из однослойных массивных панелей теплоизоляцию вертикальных стыков обеспе­чивают заполнением канала стыка легким бетоном с коэффициентом теплопроводности, со­ответствующим материалу стены. Шов с наружной стороны заполняют раствором и герметизирующей мастикой. При­менение трехслойных панелей с внутренним слоем из тяжелого бетона толщиной не менее 80 мм способствует выравниванию температу­ры внутренней поверхности стены в зоне шва благодаря теплопроводности тяжелого бетона, способствующей отведению к шву тепла с ос­новного внутреннего поля стеновых панелей. В угловых стыках панелей наружных стен вво­дят дополнительное утепление путем устрой­ства утепляющего легкобетонного скоса, что улучшает распределение температур на по­верхности стен в углу.

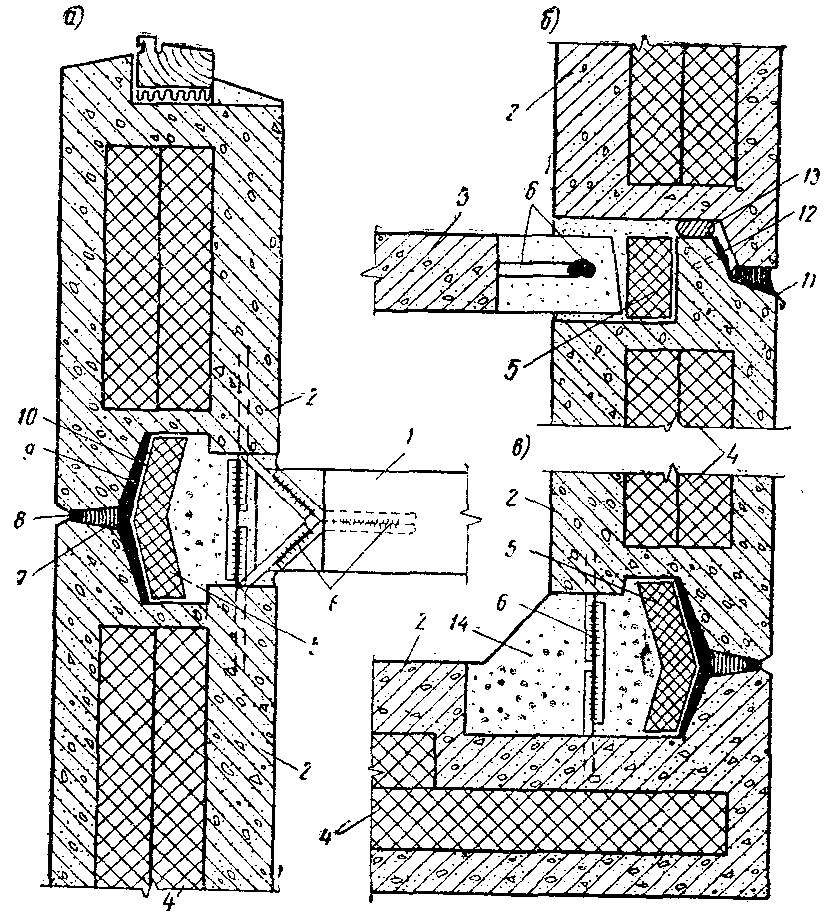

а — план вертикального рядоеого стыка панелей; б — раз­рез горизонтального стыка панелей; в — план вертикаль­ного углового стыка панелей; / — внутренняя несущая стеновая панель; 2 — наружная трехслойная стеновая па­нель; 3 — панель перекрытия; 4 — утеплитель; 5 — эффек­тивный утеплитель, обернутый в полиэтиленовую пленку; 6 — сварка стержней арматуры с накладками; 7 — коно­патка; 8 — расшивка шва; 9 — герметизирующая мастика: W — рубероид; // — фартук из металла или пластика; 12 — дюбель: 13 — гернитовый шнур; 14 — легкобетонный скос

Основной конструктивной мерой обеспече­ния водо- и воздухонепроницаемости верти­кальных стыков панелей наружных стен яв­ляется их герметизация упругими и эластич­ными материалами, обладающими способно­стью компенсировать температурные и другие деформации стыков. В не­которых решениях верти­кального стыка наруж­ных стеновых панелей применяют гернитовый шнур в обмазке из тиоколовой мастики, заглуб­ленный от наружной по­верхности стены вдоль шва, а в шве дается уширение со скосом для выте­кания воды, попавшей в шов. Непротекаемость горизонтальных стыков наружных стеновых панелей обеспечивают специальным профилированием верхних и нижних граней панелей и их надлежащей гид­роизоляцией. В горизонтальных стыках реко­мендуется устраивать противодождевой барь­ер в виде гребня или уступа высотой не менее 60 мм над верхней отметкой устья шва с отко­сом наружу для обеспечения вытекания нару­жу дождевой или талой воды, случайно про­никшей в вертикальный паз. Звукоизоляцию стыков панелей обеспечи­вают плотным заполнением мест у стыка бето­ном, или раствором, или другими упругими ма­териалами, опиранием перекрытий по контуру и заведением панелей поперечных стен на 30 мм в пазы между панелями продольных стен.

Температурные швы выполняют установкой спаренных несущих стеновых панелей от двух смежных отсеков здания с зазором между ни­ми. Стык наружных стеновых панелей по линии шва должен быть утеплен и защищен от про­никания внешней влаги так же, как все рядо­вые вертикальные швы между наружными сте­новыми панелями.
