Многоугольные брусчатые фермы

К-ция ферм. Многоугольные брус-чатые фермы относятся к металлодер. сборным конструкциям заводского изго­товления. В этих фермах верхний пояс пред­ст-ет собой многоугольник, вписанный в окружность или описан-ный около нее. Нижний пояс делают, как правило, ме­таллическим из про-фильной стали. Решетку принимают треугольной со стойками.

Раскосы и стойки решетки имеют по кон­цам металлические пластинки — наконечники, прикреп­ленные болтами к деревянному элементу.

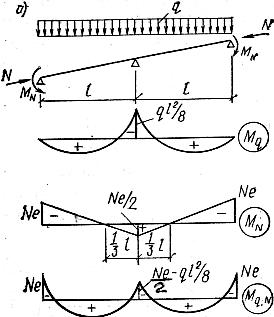

Аналогично с сегментными фермами узловой вкладыш имеет клиновидную форму в соответствии с переломом верхнего пояса в месте узла. Стойки к верхнему поясу присоединяют с помощью пласти­нок, но так как пояс в этом месте не имеет стыка, то уз­ловые пластинки-наконечники надевают на болт, встав­ляемый в проушины плас-тинки, которая передает усилия от стойки на верхний пояс. Пластинку-нако-нечник заранее скрепляют с брусом верхнего пояса расчетным количеством гвоздей или болтов. Стыки верх­него пояса перекрывают жесткими деревян-ными наклад­ками на болтах. Стык ниж-него пояса вы­полняют в любом удобном месте. Он перекрывается или уголками, или пластинками из полосовой стали.

Вопрос №35. Соединение элементов деревянных конструкций. Классификация, основы работы и расчета деревянных конструкций.

Классификация соединений:

Соединения используются в сопряжениях, стыках, а также при необходимости увеличения размеров поперечной сечений.

- сплачивание – в поперечном направлении;

Составная балка на пластичных нагелях

- сращивание (наращивание) – в продольном направлении;

- узловые соединения – под углом;

Для осуществления соединений используются различный тип связей. Различают 7 групп: 1. Врубки. 2. Шпонки; 3. Нагели; 4. Шайбы; 5. Растянутые связи; 6. Связи выдергивания; 7. Клей. За исключением клея все связи податливые.

Все соединения должны быть вязкими и плотными.

Вязкость соединения уменьшает хрупкость дерева, исключает возможность преждевременного разрушения от скалывания. Вязкость достигается использованием принципа дробности (1 болт большого диаметра лучше заменить 2-мя и более болтами меньшего диаметра или гвоздями). Плотность достигается устранением нерабочих (рыхлых) деформаций, за счет высокоточного исполнения работ. Врубки бывают с одни зубом, 2-мя, щековые. Шпонки – выполняют из дуба, березы, пластика. Разновидность шпонок колодки. Относятся к распорным соединениям и фиксируются болтами.

Вопрос №36.Расчет и конструирование нагельных соединений.

Нагельные соединения

Нагели – это стержни или пластинки, препятствующие взаимному сдвигу сплаченых элементов деревянных конструкций, работающие в основном на изгиб.

Применение: узлы ферм, стыки, составные балки.

Материалы: сталь, дерево, алюминий, пластики. Делятся на цилиндрические (сплошные или трубчатые и пластинчатые).

Гладкие нагели, болты, глухари, шурупы устанавливаются в предварительно высверленное отверстие, а гвозди – забиваются. Различают 2 вида соединений: - симметричные: 2-х и многосрезные. – несимметричные: 1,2-х и многосрезные.

2-х срезные

Односрезные

Т.о. сложное напряженное деформативное состояние нагельного соединения характеризуется изгибом нагеля, смятием древесины начального гнезда, и скалыванием и раскалыванием древесины м/у нагелями.

– на смятие; - тонких элементов; - изгиб;

Расстановка:

а) прямыми рядами (гладкие нагели, гвозди, болты)

б) в шахматном порядке (то же)

в) косыми рядами (только гвозди)

Если нагель работает под углом, то вводят коэффициент  1 (смятие),

 1 (изгиб)

Н агели, работающие на выдергивание: Сопротивление гвоздей выдергиванию учитываются во второстепенных элементах (настилы, подшивки) или в конструкциях. Или там, где выдергивание сопровождается работой их как нагелей. Не допускается учитывать работу на выдергивание, если они работают в заранее просверленных отверстиях. Расчет на несущую способность 1 гвоздя забитого поперек волокон:

( см).

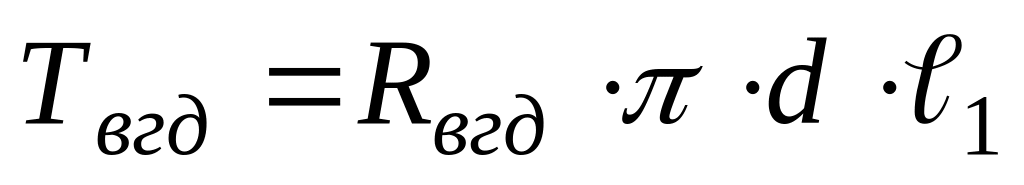

Расчетная несущая способность на выдергивание 1 шурупа или глухаря.

Вопрос №37. Технология изготовления клееных несущих конструкции.

Клееные ДК выпускают двух видов несущие и ограждающие. Несущим конструкциям массового производства относятся балки, рамы. арки и фермы. Ограждающие конструкции представляют собой деревянный каркас и приклеенные к нему обшивки из фанеры или других листовых материалов.

Для изготовления деревянных клееных конструкций рекомендуется в основном использовать пиломатериалы хвойных пород (сосна, ель). Толщину склеиваемых слоев в элементах, как правило, не следует принимать более 33 мм, которую получают при фрезеровании пиломатериалов толщиной 40 мм.
