18. Оборудование устья скважин.

На устье скважины в процессе ее строительства устанавливают колонные головки двух типов – 1-о фланцевые и 2-х фланцевые.

Они предназначены для:

- подвески очередной обсадной колонны;

- герметизации и контроля давления между соседними колоннами труб;

- передачи веса превенторов и бурильной колонны при ее подвешивании на плашки превентора;

- передачи веса незацементированной части обсадной колонны и веса фонтанной арматуры с обвязкой.

Для закрепления в корпусе колонной головки верхней части обсадной трубы используются клиновые трубодержатели различных конструкций Герметизация межколонного пространства и фланцевого соединения осуществляется с помощью нижнего и верхнего пакеров из эластомеров

19. Вращающиеся превенторы: назначение, конструкции, основные параметры.

Применяются при бурении с промывкой аэрированными буровыми

растворами, с продувкой газообразными агентами, с обратной промывкой и т.д. Предназначены для автоматической герметизации устьев скважины вокруг любой части бурильной колонны (УБТ, замков, НКТ) при вращении, СПО, расхаживании.

Для соединения с колонной головкой, а также между собой плашечных, кольцевого и вращающихся превенторов используются соединительные и переходные катушки и крестовины. Условные диаметры – 230, 280, 350, 425 мм. Высоты катушек соответственно: 406, 440, 535, 455 мм, а крестовин – 630, 690, 634, 560, 525 мм.

20. Кольцевые (универсальные) превенторы.

Предназначены для герметизации устья скважины при наличии или отсутствии труб.

Примеры обозначения: ПУ 1-230х35 (конструктивное исполнение 1 с конической рабочей поверхностью уплотнителя – рис. 13.6 а); 230 – условный диаметр прохода, мм; 35 – рабочее давление, МПа)

ПУ 2-350х35 (конструктивное исполнение 2 со сферической поверхностью уплотнителя – рис. 13.6, б). Уплотнители – массивные резиновые кольца, армированные металлическими вставками.

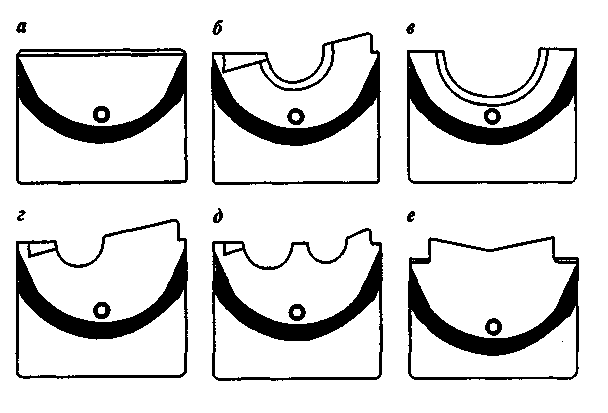

21. Виды плашек, применяемых в плашечных превенторах.

а – глухая; б – трубная для бурильных труб; в – трубная для обсадных труб; г - эксцентричная трубная; д - для двух рядов труб; е - перерезывающая.

22. Назначение и функции противовыбросового оборудования.

Предназначено для герметизации устья скважины с целью предотвращения открытых выбросов жидкости или газожидкостной смеси при бурении, испытании и освоении скважины.

Открытые выбросы опасны для персонала буровых установок, приводят к загрязнению окружающей среды, к пожарам, ликвидация которых требует больших трудовых и материальных затрат.

Комплекс противовыбросового оборудования обеспечивает:

- герметизацию скважины, включающую закрывание-открывание плашек и уплотнителя без давления и под давлением;

- спуск-подъем колонны бурильных труб при герметизированном устье, подвеску ее на плашки и удержание ее в скважине плашками при выбросе;

- циркуляцию бурового раствора с созданием противодавления на забой и его дегазацию;

- оперативное управление гидроприводными составными частями оборудования.
