49. Пескосмесительные агрегаты: назначение, основные параметры.

Предназначена для транспортирования песка, приготовления песчано-жидкостной смеси и подачи её к насосным агрегатам при гидроразрыве пластов. Приводы рабочего и загрузочного шнеков от гидромотора Г15-23Н (аксиально-поршневой) N = 3,4 кВт. Привод от пластинчатого масляного насоса гидросистемы 25 Г12-33М, Р = 6,3 МПа, Q = 25 л/мин; привод – от двигателя автомобиля. Песковый центробежный насос ПБ 160-20, Q = 160 м³/час, Н = 20 м, N = 16,5 кВт.

50. Пробки продавочные и разделительные.

1). Разделительные пробки

Предназначены для предотвращения смешивания тампонажного раствора с буровыми и с продавочными жидкостями, а также для получения сигнала о посадке пробки на стоп-кольцо.

а) Пробки продавочные верхние типа ПП – для разделения тампонажного раствора от продавочной жидкости

б) Пробки разделительные 2-х секционные типа СП – для цементирования потайных колонн и секций обсадных колонн, спускаемых частями

в) Пробки разделительные нижние ПЦН – для разделения буферной жидкости от бурового раствора или тампонажного раствора

г) Комплект разделительных пробок типа КПР ВНИИКРнефти – для разделения буферной жидкости, тампонажного и бурового растворов и облегчения посадки на обратный клапан

51. Клапаны обратные типа ЦКОД, башмаки колонные.

Клапаны обратные дроссельные типа ЦКОД-1 – для непрерывного самозаполнения буровым раствором обсадной колонны при спуске её в скважину и для предотвращения обратного движения тампонажного раствора.

Башмаки колонные БКМ – для оборудования низа обсадных колонн диаметрами 114÷508 мм с целью защиты колонны от повреждений при спуске в скважину.

52. Центраторы, скребки, турбулизаторы.

Центраторы – для концентричного размещения обсадной колонны в скважине.

скребки СК – для разрушения глинистой корки на стенках скважины.

Турбулизаторы – для завихрения восходящего потокам тампонажного раствора в затрубном пространстве.

53. Виды и конструкции разделительных пробок при цементировании

1). Разделительные пробки

Предназначены для предотвращения смешивания тампонажного раствора с буровыми и с продавочными жидкостями, а также для получения сигнала о посадке пробки на стоп-кольцо.

а) Пробки продавочные верхние типа ПП – для разделения тампонажного раствора от продавочной жидкости

б) Пробки разделительные 2-х секционные типа СП – для цементирования потайных колонн и секций обсадных колонн, спускаемых частями

в) Пробки разделительные нижние ПЦН – для разделения буферной жидкости от бурового раствора или тампонажного раствора

г) Комплект разделительных пробок типа КПР ВНИИКРнефти – для разделения буферной жидкости, тампонажного и бурового растворов и облегчения посадки на обратный клапан

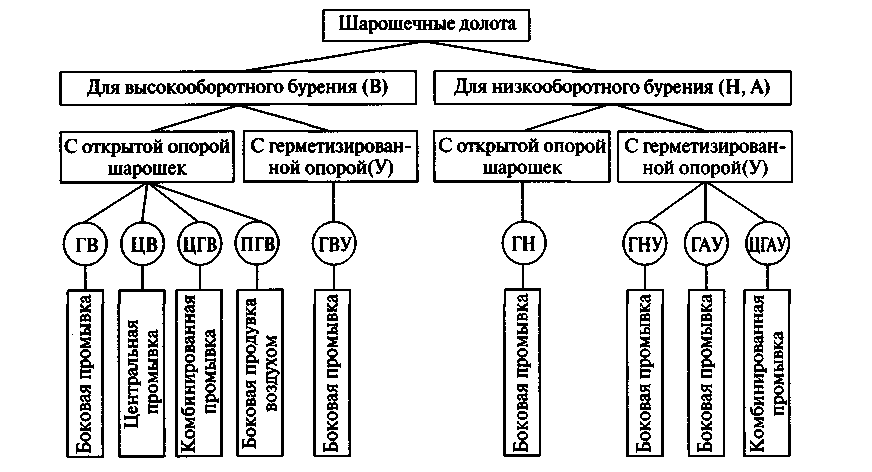

54. Классификация и обозначения 3-х шарошечных долот.

Примеры обозначения 3-х шарошечных долот по старой классификации:

Долото 215,9М-ПГВ-1; Долото 215,9ОК-ГНУ R09

- без значка впереди — трехшарошечное долото;

- 215,9 – диаметр долота, мм;

- М – для мягких малоабразивных пород;

- ОК – для очень крепких абразивных пород;

- П – продувка воздухом;

- Г – боковая продувка;

- В – в опоре только подшипники качения;

- ГНУ – гидромониторная промывка с уплотнёнными маслонаполненными опора­ми скольжения и качения;

- 1, R09 – номер заводской модели.

55. Конструкции 3-х шарошечных долот.

Шарошки различаются по числу образующих конусов, геометрии и ти-

Шарошки долот имеют три вида вооружения:

с фрезерованными зубьями, составляющими одно целое с те­лом шарошки (для долот типов М, МС, С, СТ, Т, ТК);

со вставными (твердосплавными) зубками (для долот типов МЗ, СЗ, ТЗ, ТКЗ, К, ОК);

со вставными зубками и фрезерованными зубьями (для долот типа МСЗ).

Шарошечные долота изготовляются с цельнолитым либо сварным корпусом.

Корпусные конструкции используются для долот диаметром более 394 мм

Долота со сварным корпусом, называемые секционными, имеют преимущественное распространение в мировой практике. Корпус секционных долот сваривается из предварительно собранных секций, число которых равно числу шарошек долота.
