Выражение коэффициента динамичности через скорость ударяющего тела
Пусть тело движется
со скоростью
.
Для преобразования формулы (20.5) применим
следующее рассуждение. Если тело падает
с высоты Н,
то его скорость v
и высота
падения Н
связаны соотношением:
.
Найдя отсюда 2Н и подставляя в (20.6), получим:
(20.7)
Пример:
Проверить прочность бетонной колонны,

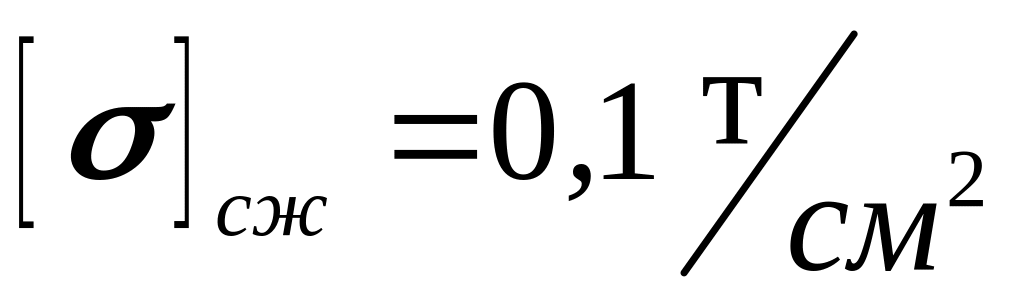

если
Рис.20.4
Решение: Из расчетной схемы видно, что
.
Тогда
.
Вычислим
. Для этого сначала найдем
:
.
По формуле(20.5), получаем:
.
Таким образом:
.
Поскольку
,
то имеем большую перегрузку.
20.4. Принцип Даламбера
Если ускорение элементов конструкции известны, то динамическую задачу можно свести к статической. На многочисленных экспериментах, сравнениях и расчетах было показано, что добавление силы инерции к внешним нагрузкам приводит динамическую задачу к обычной статической. То есть, если к внешним силам добавить силы инерции в уравнениях равновесия, то скорости и перемещения, найденные из этих уравнений согласуются с замеренными в эксперименте.
Рассмотрим применение этого принципа на простом примере.
Рис.20.5
Пусть груз опускается
со скоростью
.
Пусть в результате торможения груз
остановился за время
.
Найдем силу натяжения троса. Пренебрежем
силой веса троса и силами ее инерции.

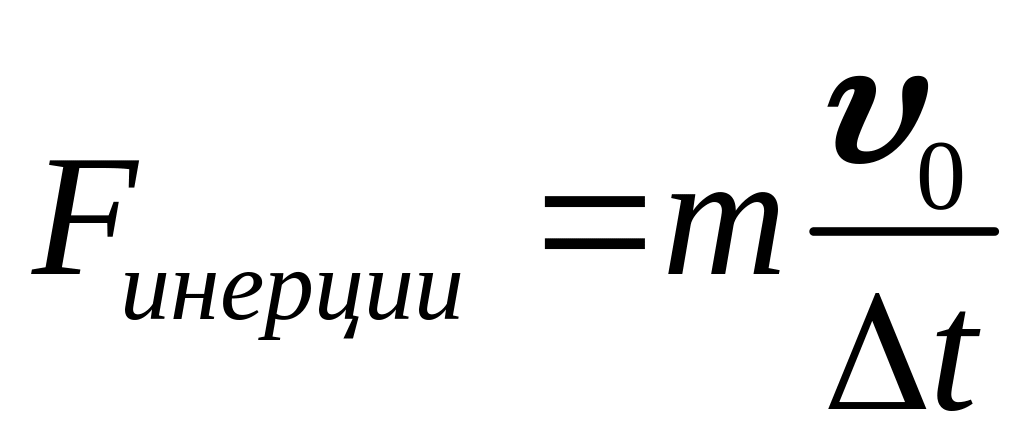

Кроме силы веса груза при торможении появиться сила его инерции:
.
Здесь

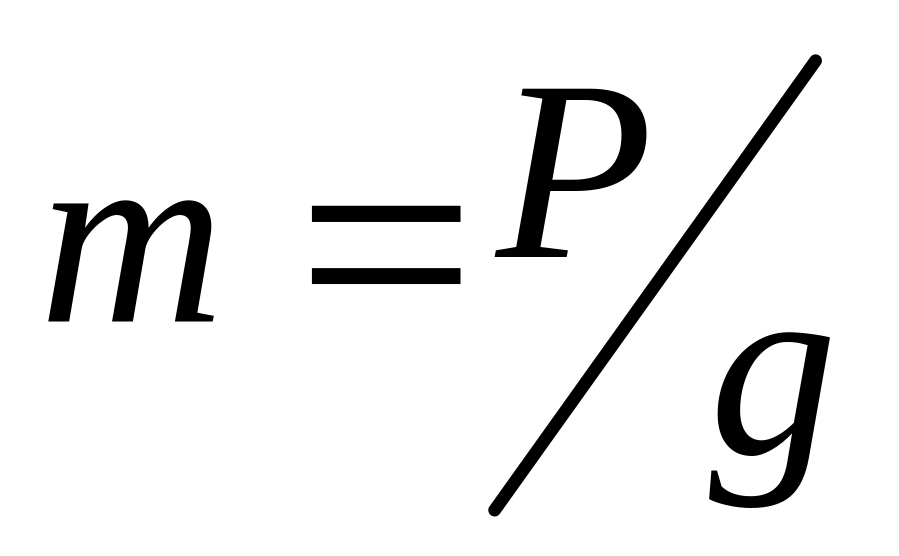

- масса груза, а ускорение
вычисляется по формуле:
.
Таким
образом,
.

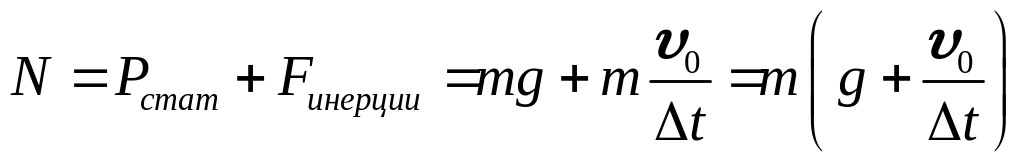

Сила натяжения будет:
.
Ускорение можно
вычислить также и в задачах о вращении
тел. Пусть
- угловая скорость, тогда центростремительное
ускорение
.
Следовательно, для этих задач, тоже можно вычислить силу инерции. В других случаях необходимо решать дифференциальные уравнения вида:
, (20.9)
где х – перемещение массы m.
20.5. Колебания упругих стержней
Для простоты будем считать, что масса стержня намного меньше массы груза, поэтому силами инерции элементов стержня пренебрегаем. Колебания подразделяются на свободные и вынужденные. Свободные колебания возникают после кратковременного приложения внешней силы. Вынужденные колебания вызываются переменами во времени нагрузками. |
Рис.20.6. |
20.5.1. Свободные колебания
Приложим кратковременную нагрузку и удалим ее. Поскольку внешних сил нет, то колебания существуют по причине наличия сил инерции. Рассмотрим сечение I-I.
Рис.20.7
На него действует сила растяжения . Если груз движется с некоторым ускорением , то на груз действует сила инерции
.

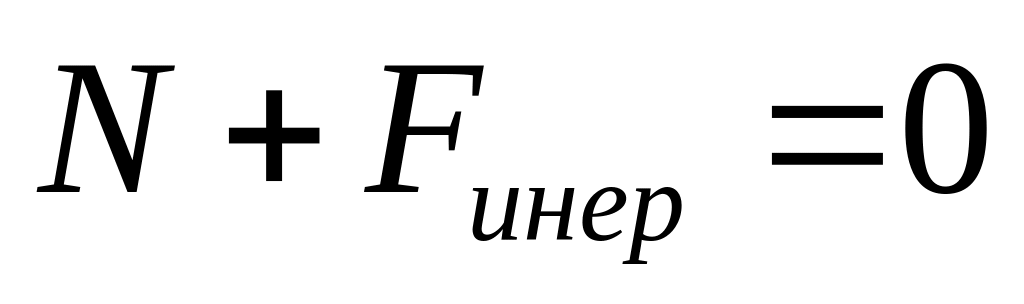

Запишем условие равенства нулю всех сил.
.
.
(20.10)

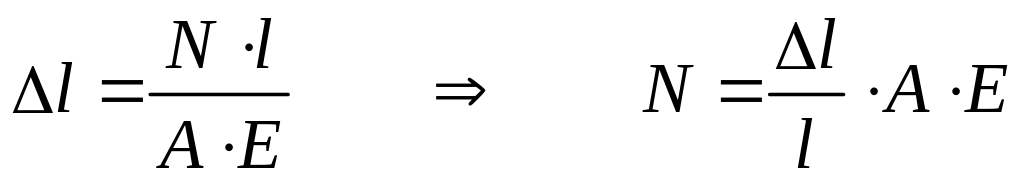

Выразим и Fинер через удлинение стержня. Имеем закон Гука:
. (20.11)
С другой стороны перемещение u груза это и есть величина удлинения . Из теоретической механики известно, что ускорение и Fинер вычисляются по формуле (точка означает дифференцирование по времени):
(20.12)
Подставим в (20.10):
Деля
на т
и вводя обозначение
,
получим следующее уравнение относительно
:
.
Решение этого уравнения (которое называется уравнением свободных колебаний) имеет вид (это легко проверить путем подстановки)
.
Картина зависимости Δl от времени для разных ω приведен на рис.20.8.
Рис.20.8
Коэффициент ω характеризует то, насколько часто повторяется волна синусоиды в каком-либо интервале. Чем больше ω, тем чаще повторяется волна синусоиды, поэтому ω называют частотой свободных колебаний стержне. Например, на рисунке справа волн больше, значит ω для нее больше.
Константы B
и С
определяются из начальных условий,
например, если при t=0

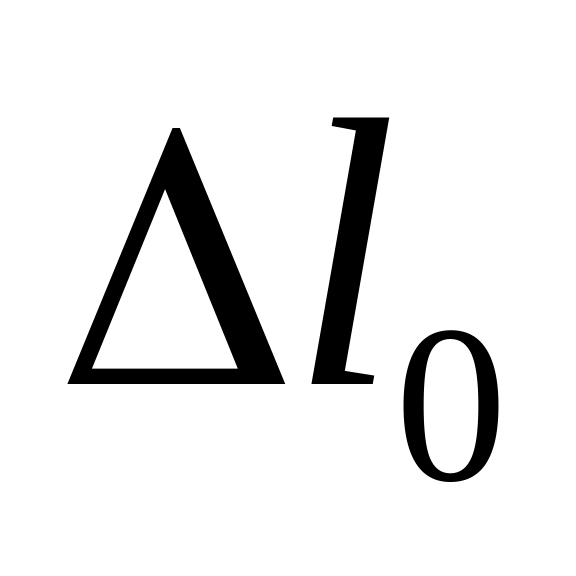

оттянуть стержень на величину
,
а затем отпустить, то имеем следующие

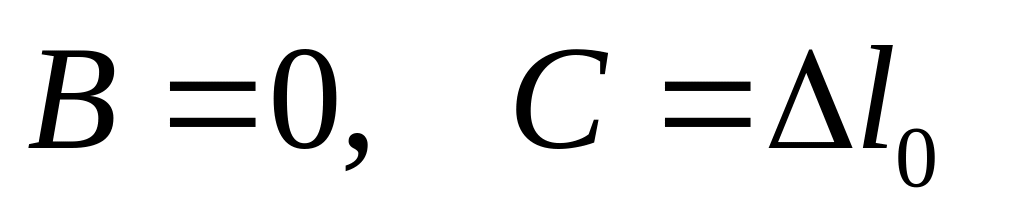

начальные условия:
П
одставим
в эти условия наше решение:
Получим:
.
Таким образом: Рис.20.9
.
График зависимости Δl от времени приведен на рис.20.9.
Примечание. Величина ω является наиболее важной характеристикой сооружения, поскольку она определяет возможность появления резонанса от воздействия внешних нагрузок.
