20. Динамические задачи
В некоторых случаях на строительные конструкции воздействуют силы, которые быстро меняются со временем. Это может приводить к двум опасным последствиям:
1) Динамическое воздействие может превысить статическое воздействие внешних сил в разы и даже в десятки и сотни раз.
2) Может возникнуть явление резонанса.
Существует 2 способа решения задачи об определении динамического воздействия тел на конструкции. Они основаны соответственно на следующих двух законах: законе сохранения энергии и принципе Даламбера.
20.1. Удар
Рассмотрим задачу о падении груза веса F=mg с высоты Н (см. рис.20.1).
Рис.20.1
Проектировщика
интересует максимальная сила воздействия,
которую назовем силой удара. Наряду с
этой задачей рассмотрим фиктивную
задачу, когда на стержень действует
сила
,

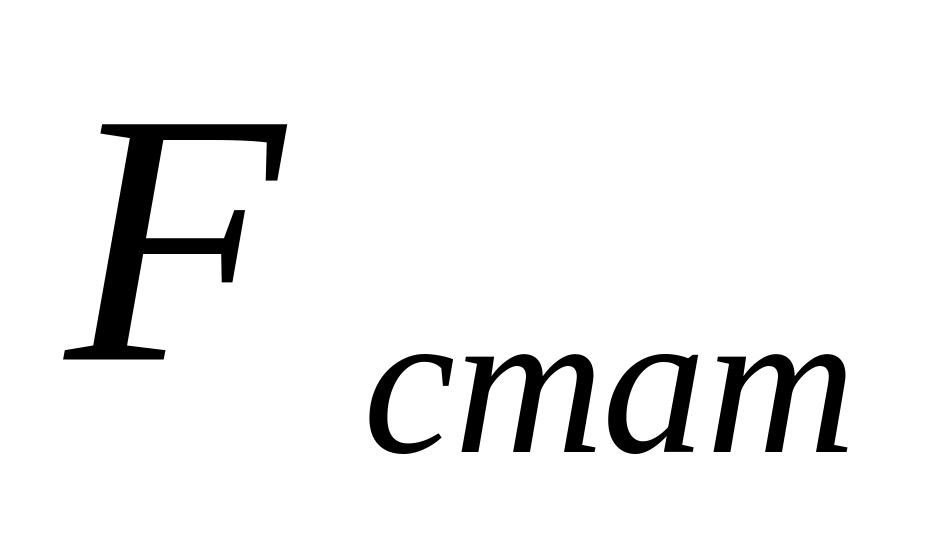

которая равна весу тела F.
Рис.20.2

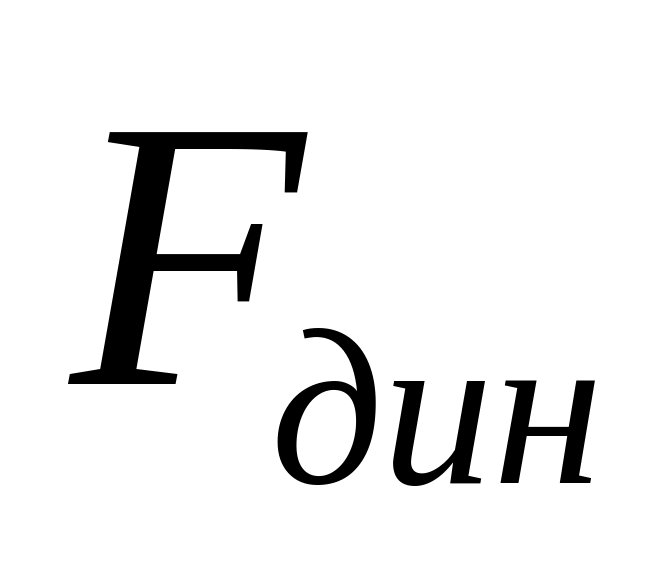

Силу удара обозначим
через
.

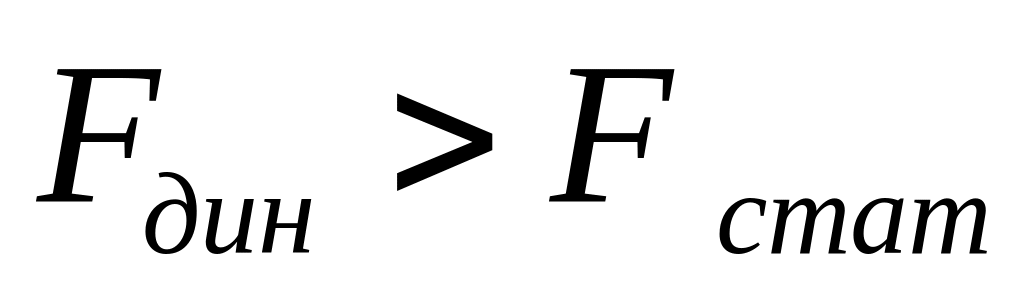

Ясно, что:
.

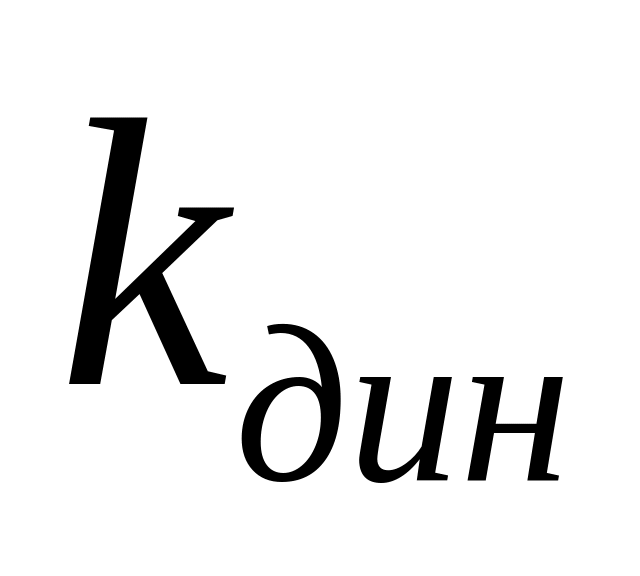

Введем коэффициент динамичности:
.
Тогда динамическое напряжение будет
.
(20.2)

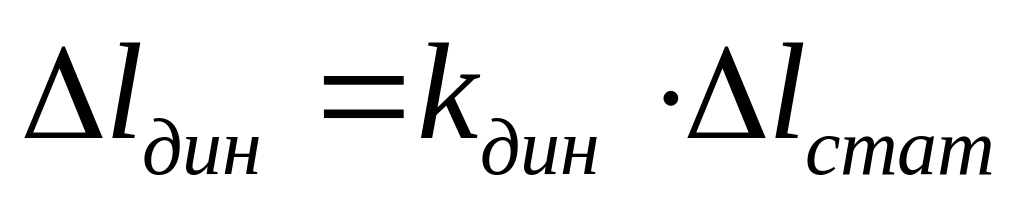

По закону Гука:
.
Согласно (20.1) получим:
,
(20.3)
Таким образом,
проблема сводится к вычислению числа
.
Для его определения используем закон
сохранения энергии.
Падая, груз совершит некоторую работу. Эта работа не может исчезнуть, она превращается в энергию деформации сжатого стержня.
Обозначим через WF - работу силы F; а через Wσ - энергию деформации стержня. Тогда WF = Wσ .Сначала вычислим WF:
.
Здесь
-
путь, который пройдет сила F.
Из рис.20.1 видно, что:
(20.4)

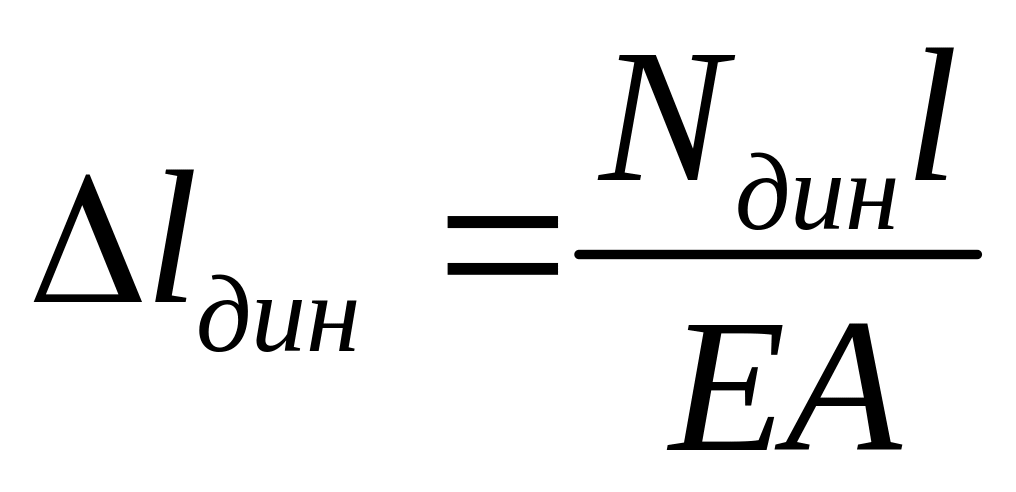

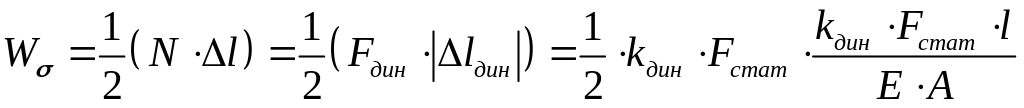

Вычислим энергию деформации стержня:
.
Подставляя в закон сохранения энергии (20.4), получаем:
.
Сокращая
на
получим квадратное уравнение относительно
:
.
Его решение имеет вид:
.
Учтем, что . Тогда получим:
. (20.5)

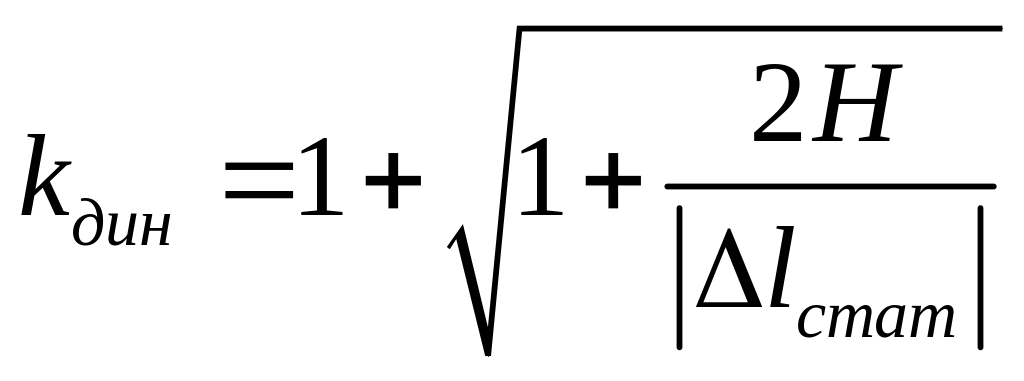

Это основная
формула для вычисления коэффициента
динамичности. Здесь H-
высота падения груза;

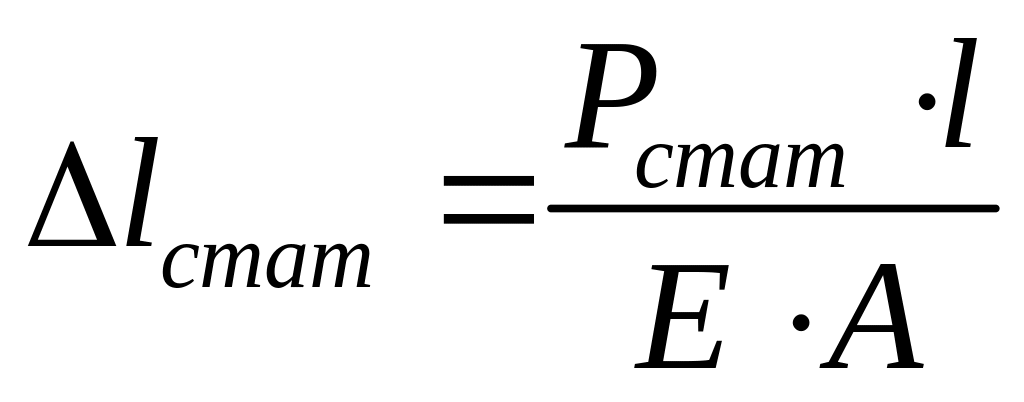

- деформация стержня для фиктивной
задачи о статическом нагружении
(рис.20.2).
Следствия из формулы (20.5).
Если даже высота падения H=0, то согласно (20.5) внезапное нагружение удваивает силу воздействия веса груза.
Чем больше (то есть чем больше осадка стержня), тем меньше вредное воздействие удара, поскольку
становится меньше. Из закона Гука:
.
следует, что этого можно добиться 3-мя способами
Увеличить длину стержня
Уменьшить толщину стержня
Уменьшить жесткость (Е) стержня
Примечание:
формулу (20.5) можно применять и при ударе
по балке (рис.20.3). При этом под
нужно понимать прогиб
(см. рис.20.3)
Рис.20.3
20.2 Область применения формулы для коэффициента динамичности

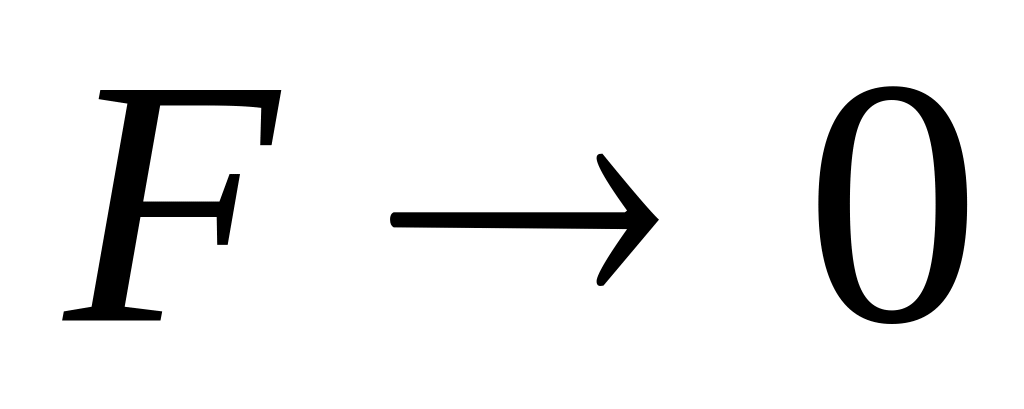

Из (20.3) видно, что при
по закону Гука
. Следовательно, коэффициент динамичности
будет неограниченно увеличиваться. Одной из причин этого парадокса является то, что при выводе не учитывалась масса самого стержня. А при ударе часть энергии груза передается элементам стержня, которые тоже начинают двигаться, приобретая кинетическую энергию. Приближенно это энергия учитывается в следующей уточненной формуле:
. (20.6)

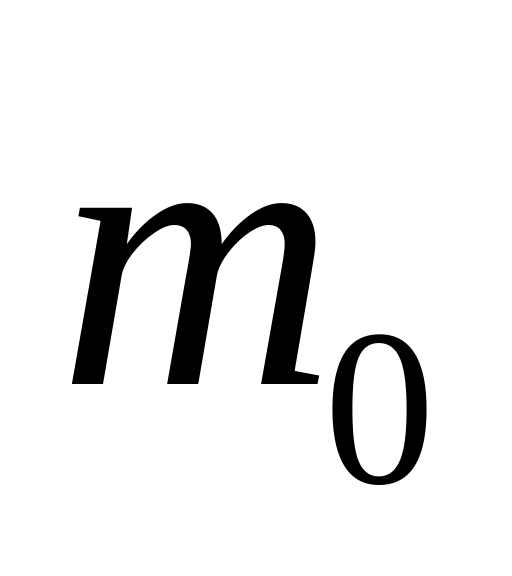

Здесь m-масса
груза (
),
-масса
стержня, с
- поправочный
коэффициент, зависящий от способа
закрепления и вида удара (продольного
или поперечного).
Например, при
поперечном ударе по шарнирно опертой
балке
,
при продольном ударе
.
При продольном ударе по стержню, массу
которого можно считать расположенной
в точке удара, коэффициент
с=1.
При вычислении коэффициента динамичности использовался закон Гука, поэтому если
, то этой формулой пользоваться нельзя.
Исследования показали, что при
формулу (20.5) также нельзя применять, поскольку при этом могут появляться местные и неупругие деформации. Кроме того, при в теле большую роль начинают играть ударные волны, которые не были учтены при выводе формулы (20.5).
