19.6 Внецентренное сжатие. Ядро сечения
Рассмотрим три варианта нагружения колонны (рис.19.11).
сжатие силой по центру
сжатие силой, чуть сдвинутой от центра
сжатие по краю
В сечении получим распределения напряжений, приведенные на рис 19.11.
Рис.19.11
Большинство строительных материалов плохо работают на растяжение (бетон, кирпич, камень, стекло) поэтому наличие зон растяжения требуется максимально уменьшить, а еще лучше - исключить.
Как видно из рисунка для этого силу нужно располагать как можно ближе к центру.
Определение 1:
Внецентренным сжатием или растяжением называется такая деформация стержня, которая происходит под действием продольной силы, приложенной не в центре тяжести сечения.
Определение 2:
Ядро сечения - это область, расположенная вокруг центра тяжести (рис.19.12), причем, такая, что если приложить продольную сжимающую силу в этой области, то нигде в стержне не возникнет напряжения растяжения, будет только сжатие.
Рис.19.12 Рис.19.13
Исследуем

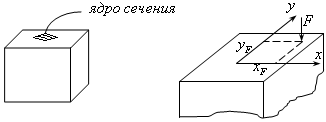

внецентренное сжатие (рис.19.13). Здесь
-
координаты точки приложения силы
F.
Тогда сила сжатия
.
Из рисунка видно, что F создает следующие моменты относительно осей x и y (причем, независимо от того на какой высоте находится сечения):
,
.
Тогда получим:
. (19.7)
Рассмотрим уравнение
нейтральной линии, т.е. линии, где
:
.
Деля на F, получим:
. (19.8)
Таким образом, из
(19.8) следует, что положение
нейтральной линии, которое определяет
растянутые и сжатые зоны, не зависит от
величины силы F,
а зависит только от точек её приложения,
то есть от
.
19.7 Построение ядра сечения
Рассмотрим некоторое сечение (рис.19.14).
Рис.19.14 Рис.19.15
Если точка приложения силы F находится на границе ядра сечения, то зоны растяжения не будет. Бесконечно малое удаление силы от ядра приведет к тому, что появится зона растяжения, значит для точек границы ядра нейтральная линия касается нашего сечения.
Следовательно, для построения ядра надо рассмотреть всевозможные касательные к сечению и найти для этих случаев точки приложения силы. Соединив затем эти точки, получим контур ядра сечения.
Процедура построения ядра сечения.
Запишем уравнение I-ой нейтральной линии (рис.19.15). Это уравнение, проходящее через две точки 1-2:
. (19.9)
Уравнение (19.9)
должно совпадать с уравнением (19.8). Таким
образом, уравнение (19.9) известно, известны
также
,
надо найти
.
Для этого сначала полагаем x=0. Из соотношения (19.9) определяем y, подставляем это у и х=0 в уравнение (19.8) и находим уF.
Для отыскания хF полагаем y = 0. Из формулы (19.9) определяем x, подставляем это х и у =0 в уравнение (19.8) и находим хF.
Важное примечание. Рассмотрим угловую точку В. Через точку В можно провести бесконечно много касательных.
Однако все прямые,
проходящие через точку В,
описываются уравнением, которое
удовлетворяется при подстановке
.

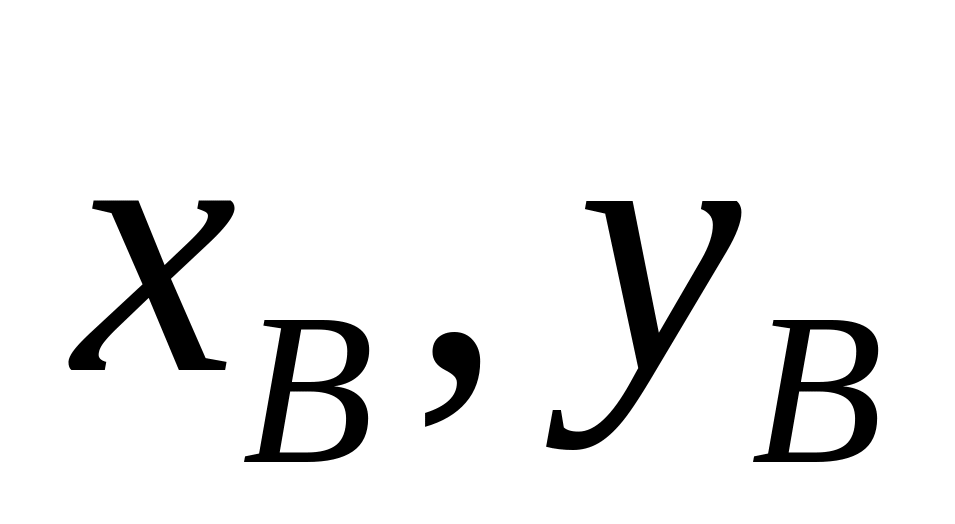

Подставим их в уравнение (19.8):
.
Поскольку , - это известные числа, то в результате получим
,
где a,b,c – постоянные. Это есть уравнение прямой, на которой лежат точки границы ядра.
Таким образом, при переходе от стороны BC к стороне BD, искать не нужно, а нужно просто соединить прямой две точки границы ядра, которые получены для BC и BD.
Рассмотрим примеры. Найдем ядро сечения для прямоугольника.
Рис.19.16
Для I-ой нейтральной линии уравнение прямой (19.9) имеет вид:
. (19.10)
Для (19.8) имеем:
,
,
.

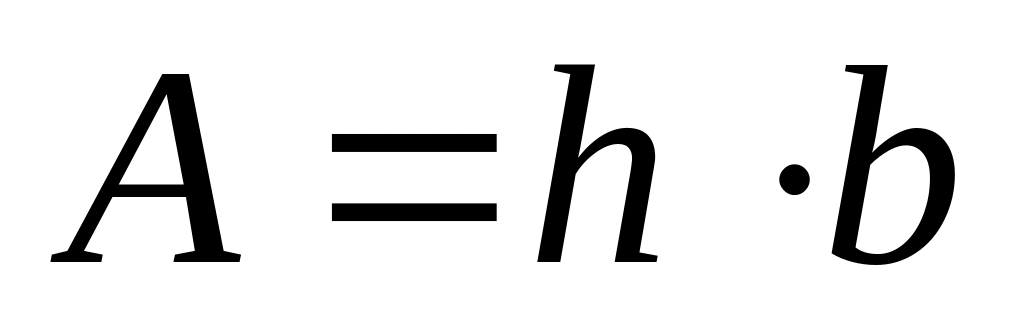

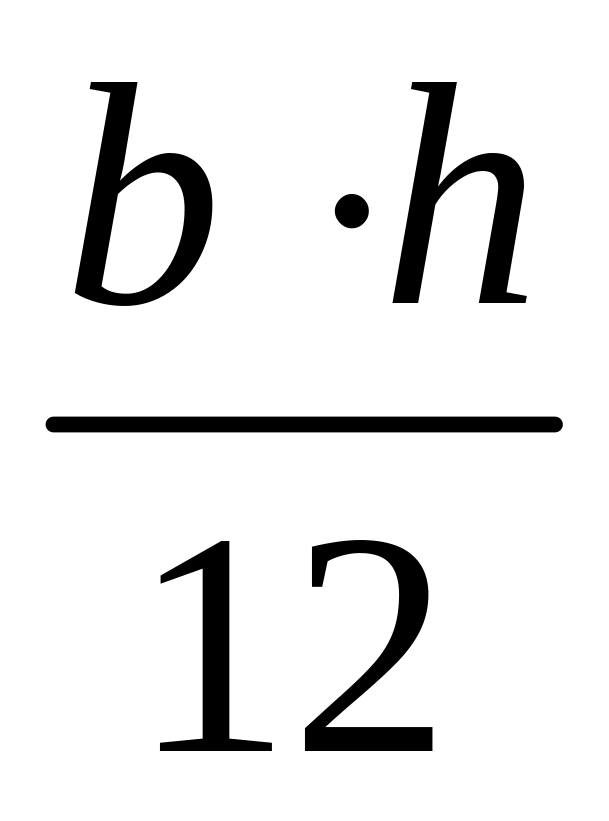

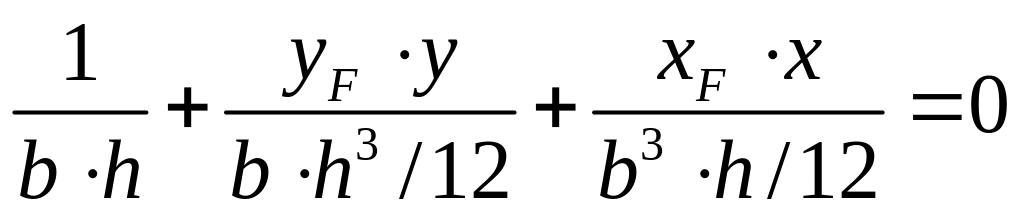

Тогда (19.8) примет вид:
.
Умножая на
получим:
. (19.11)
Полагаем сначала
х = 0.

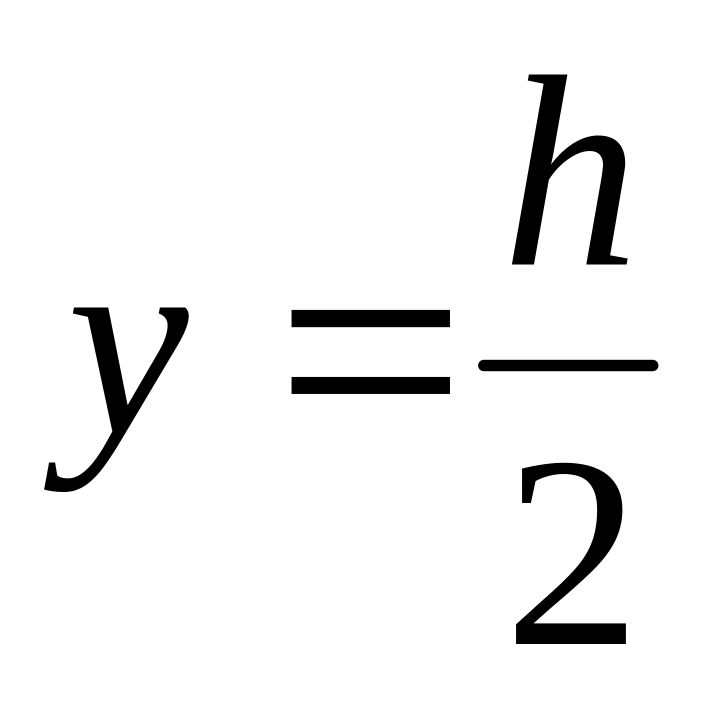

Тогда из (19.10) вытекает, что
.
Подставляя в (19.11) получаем:
.
Найдем хF.
Поскольку в (19.10) можно принимать лишь
,
то полагаем
,
x
– любое число, например x=b/2.

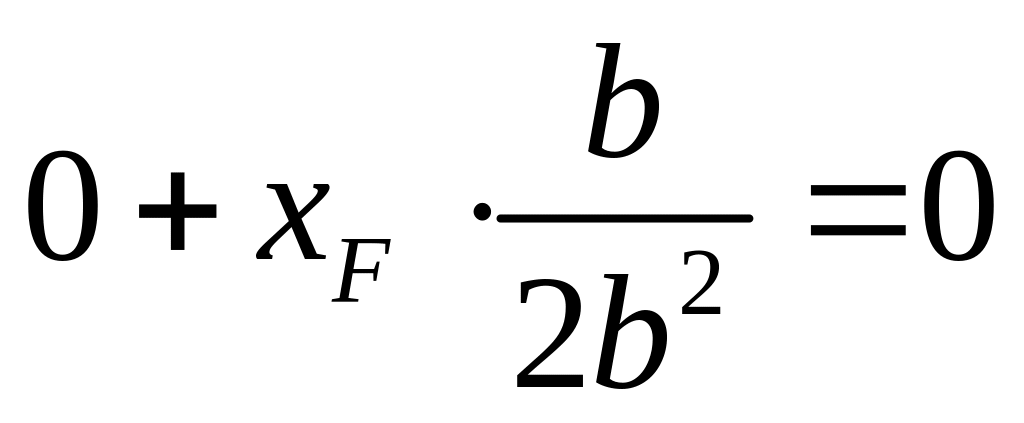

Подставляя в (19.11), найдем:
.

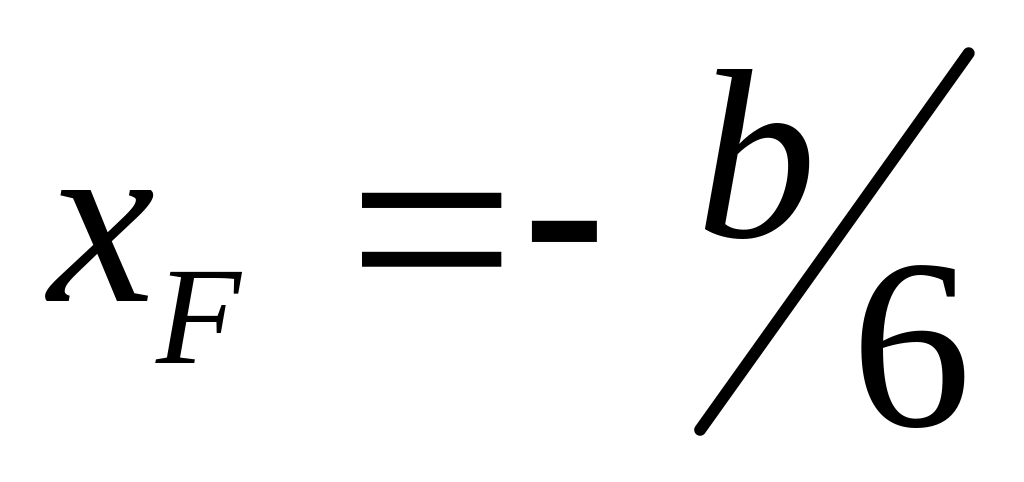

Отсюда:
.
.

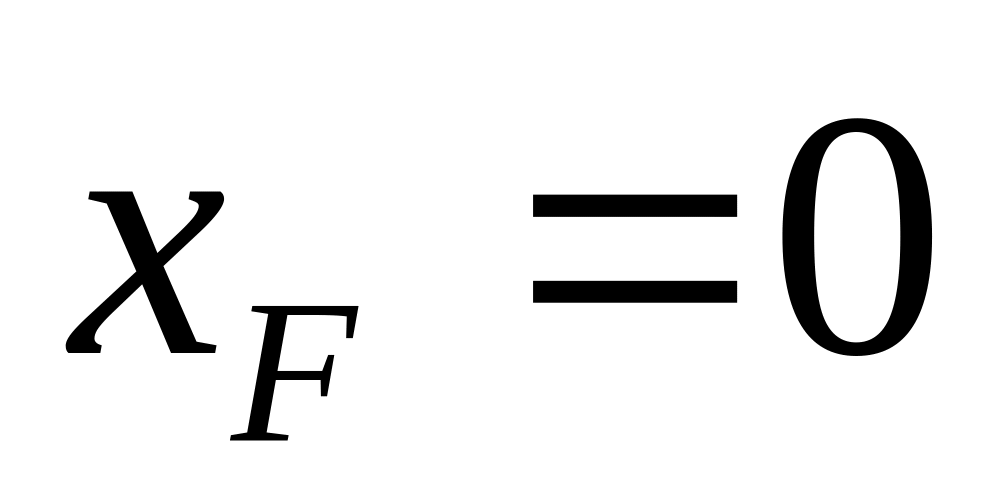

Аналогично найдем
точку границы ядра сечения для случая,
когда нейтральная линия проходит
вертикально (II-ая
нейтральная линия) Тогда получим
,
.
Точно так же определяются еще 2 точки. В результате получим ядро сечения, изображаемое на рисунке (19.16) в виде ромба.

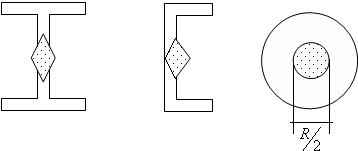

Для двутавра, швеллера, круга ядра сечения имеют виды, приведенные на (рис.19.17).
Рис.19.17
