3. Расчет балки по главным напряжениям.
Эксперименты
показывают, что высокие балки из хрупких
материалов иногда разрушаются из-за
появления наклонных трещин. Это означает,
что некоторые малые элементы разрушаются
под действием напряжений
,
растягивающих эти элементы не вдоль
оси балки, а под углом к ней (см.рис.15.23).
Согласно определению
называется главным напряжением. Такое
воздействие на элементы возникает там,
где и σ,
и τ отличны
от нуля.
Р
ис.15.23
Вычисляется по следующей формуле
.
(15.25)
Д
ля
определения максимальных растягивающих
напряжений
приходится строить ее эпюру по высоте
сечения балки по известным напряжениям
и
(причем, строить эпюру
приходится в различных сечениях).
Например, для двутаврового сечения
эпюры
,
,
может иметь вид, приведенный на рис.15.24.
Рис.15.24
Такого разрушения не произойдет, если главное напряжение будет меньше предела прочности. Уменьшая его на коэффициент запаса, получим условие прочности в виде
< [σ]. (15.26)
Это условие называется условием прочности по главным напряжениям.

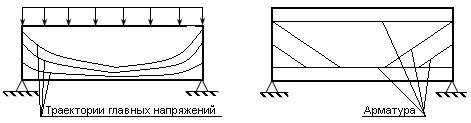

Поскольку бетон плохо работает на растяжение, то в железобетонных конструкциях целесообразно арматуру укладывать вдоль направления главных растягивающих напряжений , чтобы основная часть растягивающих сил воспринималась арматурой. Вычислив в ряде точек можно (хотя бы приближенно) провести линии, вдоль которых действуют эти напряжения. Эти линии называют траекториями главных напряжений. Впервые исследования в этом направлении проведены в 1870-1876г.г. Н.А.Белелюбским. На рис.15.25 приведена схема железобетонной балки, трактории главного напряжения и вариант армирования.
Рис.15.25
4. Расчет по III и IV теориям прочности.
Балки из пластических материалов, имеющих одинаковые пределы текучести при растяжении и сжатии, проверяют обычно по III или IV теориям прочности.
Согласно третьей теории условие прочности имеет вид:
=
<
0.5[σ]. (15.27)
Это условие называется условием прочности балки по третьей теории прочности
Аналогично можно записать условие прочности по четвертой теории:
<
[σ]. (15.28)
Примечания:
1. Обычно левую
часть неравенства (15.28)
обозначают
через
:
=
2. При проверке по
III
или IV
теориям также, как и при проверке по I
теории,
необходимо строить эпюры
и
по высоте балки аналогично тому, как
это представлено на рис.15.24 для
.
3. Для стандартных двутавров в большинстве случаев и достигают наибольшего значения в точке стыка стенок.
4. Видно, что при расчете балок III теория дает больший запас прочности по сравнению с четвертой (до 15%). Однако, как было отмечено ранее, для стали с экспериментом лучше коррелирует IV теория.
16. Расчет балки на жесткость
Балка называется жесткой, если для заданных (рабочих, проектных) нагрузок она прогибается в пределах нормы (норму устанавливает заказчик). Введем следующую терминологию:
CD – пролет, BC – консоль (левая), DH – консоль (правая)
Часто в строительстве принимаются следующие условия:
В
пролете прогиб должен быть
(16.1)
На консоли прогиб
должен быть
Рис. 16.1
Обозначение:
Прогиб принято обозначать буквой
Основная трудность проверки жесткости - это вычисление прогибов. Методов их вычисления достаточно много, ниже рассмотрим два из них.
