15. Изгиб балок
15.1. Нормальные напряжения. Формула Навье

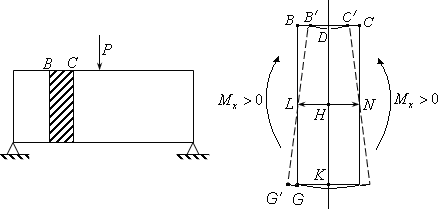

Рассмотрим элемент изогнутой балки (рис. 15.1-15.2)
Рис.15.1 Рис. 15.2
Здесь
- момент внешних сил, которые воздействуют
на наше сечение слева или справа (по
определению он называется изгибающим
моментом).
Из рис. 15.2, что
верхние волокна укорачиваются (например,
ВС),
а нижние - удлиняются. Между ними есть
волокно LN,
которое не деформируется (рис.15.2).
Очевидно, что чем дальше волокна от LN,
тем больше удлинение волокон, значит
по закону Гука и сила их растяжения
больше. Таким образом, максимальное
напряжение будет там, где волокна
наиболее удалены от
.
Для вывода формулы вычисления напряжений используем метод сечений. Рассмотрим поперечное сечение DК (рис.15.2, 15.3)). Проведем ось х через точку Н (рис 15.3). На этой линии, напряжений не будет.
Определение: Линия HR, на которой нет напряжений, называется нейтральной.
Таким образом, ось
будет лежать на нейтральной линии, так
как на ней
(для удобства записи индексы для
напряжений σz
, τzy
в дальнейшем будем опускать).
На верхнюю часть
нашего элемента правая часть балки
действует сжимающим напряжением
,
а на нижнюю - растягивающим (см. рис.15.3).
Разобьем сечение на малые микроплощадки dA. Рассмотрим одну из них. На неё с правой стороны действует следующая сжимающая сила:
(15.1)
Рис. 15.3 |
Относительно
оси
сила
имеет плечо
dM = в dN. (15.2)
Из рисунка
видно, что плечо в
- это координата центра микроплощадки
|
Суммируя, получаем
результирующий момент
,
который создают напряжения
:
(15.4)
Поскольку вся балка находится в покое, то и любой его элемент тоже статичен. Следовательно, можно записать уравнение статики и для элемента, изображенного на рис.15.3. Запишем его в виде:
.
Отсюда:
.
(15.5)
Для отыскания из (15.5) учтем, что чем дальше микроплощадка от , тем больше . То есть, чем больше в, тем больше . Учитывая, что в = у, эту фразу можно записать в виде:
.
(15.6)
Здесь
- коэффициент пропорциональности, а
знак «-» поставлен потому, что при
(т.е. в верхней части) действуют сжимающие
напряжения.
Примечание. Соотношение (15.6) можно считать первым членом разложения функции σ в ряд Маклорена по аргументу у.
Найдем (тогда мы будем знать формулу для ).
Подставим в (15.5), тогда:
.
(15.7)
Согласно определению
- это момент инерции сечения. Таким
образом,
.
Окончательно формула для принимает вид:
.
(15.8)
Здесь у - это координата точки (микроплощадки ), в которой вычисляется напряжение, -осевой момент инерции сечения. Формулу (15.8) нередко называют формулой Навье.
Примечание.
Согласно закону Гука по формуле
(15.6) получим, что
.
Это означает, что линия GG′
- прямая. Эксперимент подтверждает этот
вывод для длинных балок. Тогда в
рассуждениях можно пойти дальше и
считать, что сечение со следом ВG
остается плоским. Это предположение
называют гипотезой Бернулли. Его обычно
принимают за исходное положение. Тогда
формула (15.6) будет следствием гипотезы
Бернулли.
