11.5.4.Четвертая теория (энергетическая)
Она наилучшим образом согласуется с экспериментальными данными для пластичных материалов типа сталь. Утверждается, что элемент тела единичного объема разрушится тогда, когда работа максимальных касательных напряжений достигнет предельного значения.
Для трехосного напряженного состояния, как было отмечено в ранее в разделе 11.5.3, в разных плоскостях имеем 3 разных :
Рассмотрим работу
касательного напряжения
на перемещении ВВ′.
Рис.11.16

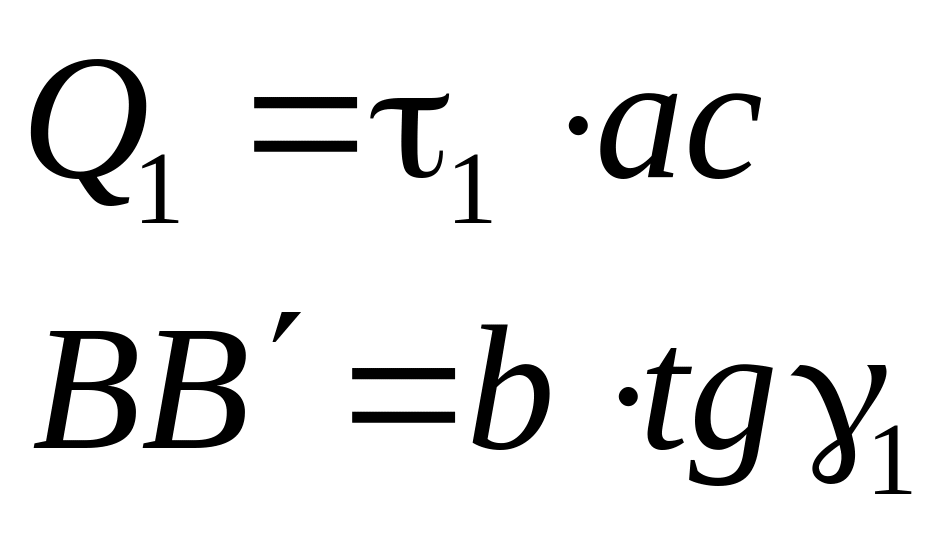

Имеем:

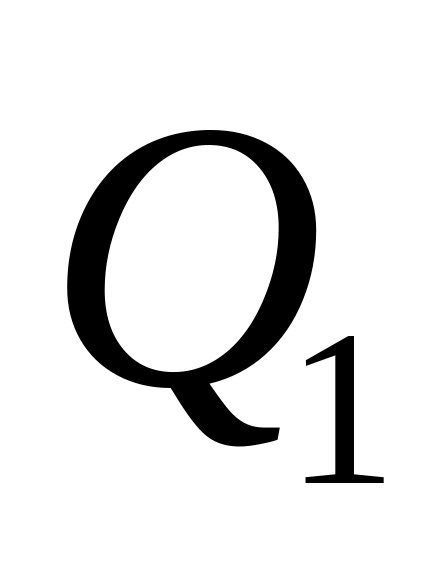

Работа силы
на перемещении ВВ′
будет (здесь и в дальнейшем учтено, что
напряжения не сразу достигают своих
окончательных значений, а возрастают,
начиная с нуля, вследствие чего появляется
множитель 0.5):
.
В виду малости угла сдвига имеем:
.
Примем,
что объем элемента равен единице :
Таким образом, получаем:
.
По
закону Гука (
-
модуль сдвига):
.
Окончательно получим:
.
Аналогично, максимальные касательные напряжения в других плоскостях дают работы:
,
.
Суммируя их, получим:
.
Обозначим работу
внутренних сил, приводящих к разрушению
элемента тела, через
.
Тогда критерий разрушения можно записать в виде:
.
Выразим правую часть через . Рассмотрим частный случай - одноосное растяжение. Тогда в момент разрушения:
.
Подставляя в критерий разрушения, получим:
Эта теория также справедлива только для материалов, у которых пределы прочности на растяжение и сжатие одинаковы. Для них обозначение для предела прочности, как и в III теории, применяют без индексов «раст», «сж»:
Окончательно четвертая теория теперь примет вид:
. (11.13)
Рассмотрим теперь частный случай, когда = 0, который имеет место в балках и плитах строительных сооружений. Тогда получим критерий в виде:
.
или
(11.14)
Предельная кривая в системе координат примет вид эллипса, приведенного на рис.11.15.
Четвертая теория хорошо подтверждается для материалов типа сталь, алюминий и т.п. Недостатком ее является то, что она справедлива только при предположении, что пределы прочности материала на растяжение и сжатие одинаковы. Ее называют иногда критерием Мизеса.
11.5.5. Пятая теория – критерий Мора
Ф
ормулируется
для элемента тела, который растягивается
в продольном направлении и сжимается
в поперечном направлении (см. рис.11.17).
Рис.11.17 Рис.11.18
Для большинства материалов (в том числе, для бетона) было обнаружено, что образцы, предварительно сжатые в поперечном направлении напряжением σ2 (см. рис.11.18), разрушаются при напряжении σ1, которое меньше (предела прочности при простом растяжении в продольном направлении).
Запишем это
утверждение аналитически. Учтем, что
при растяжении
,
при поперечном сжатии
.
Тогда разрушение произойдет, если
,

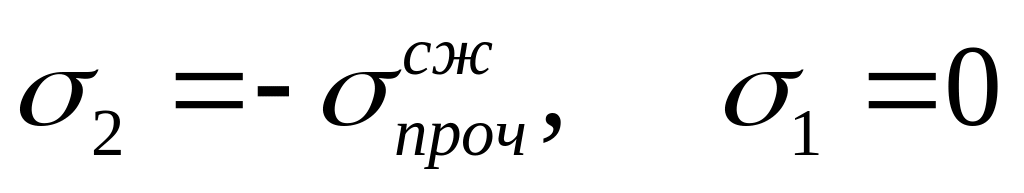

где n > 0 – некоторый коэффициент. Выразим n через пределы прочности материала. Для этого сначала рассмотрим разрушение при простом сжатии, полагая, что образец доведен до разрушения. Тогда:

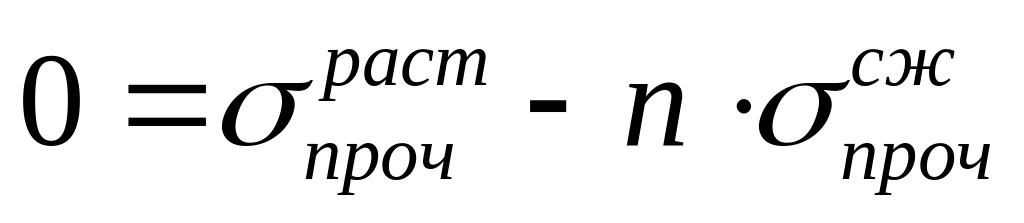

Подставляя в условие разрушения, получим
Отсюда:
.

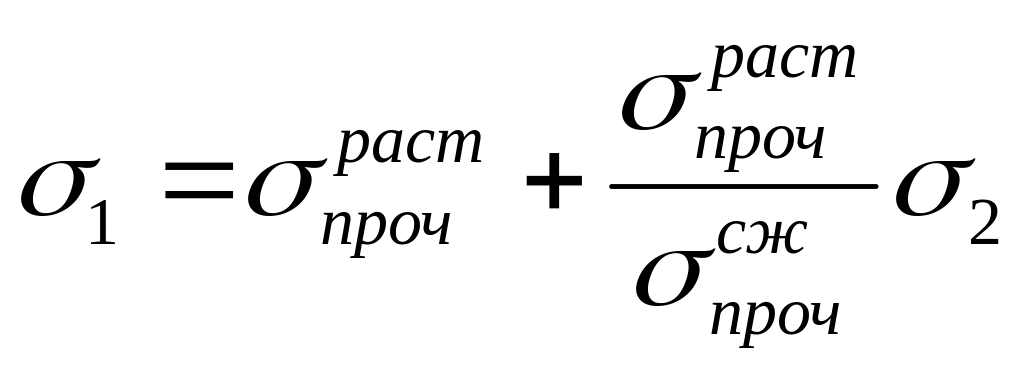

Таким образом, для элемента тела, который растягивается в продольном направлении и сжимается в поперечном направлении, получим критерий Мора в виде:
.
В 1-ой и 3-ей четвертях (т.е. при растяжении или сжатии в обоих направлениях) применяют первую теорию. Предельная кривая примет вид многоугольника, приведенный на рис.11.19.
Рис.11.20
Примечание1.
Если на элемент
тела кроме

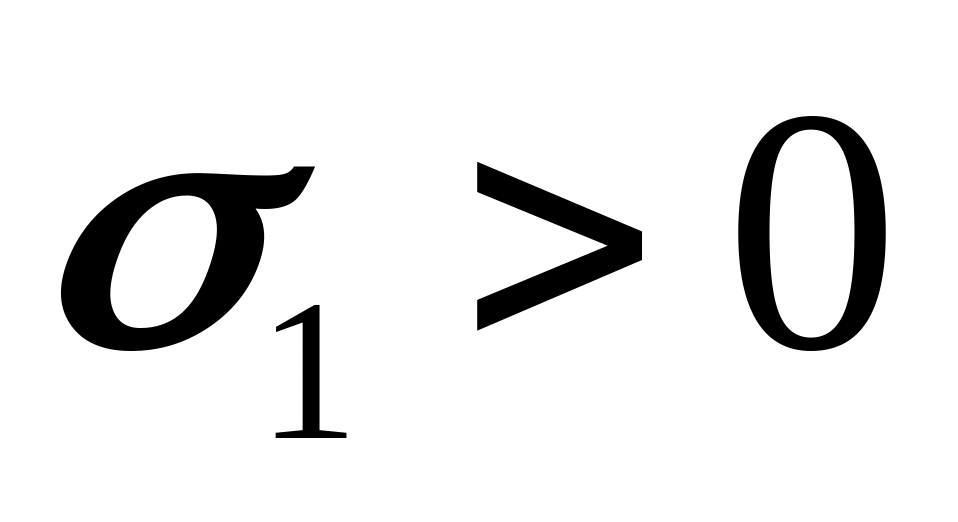

действует еще и
,
при этом
,

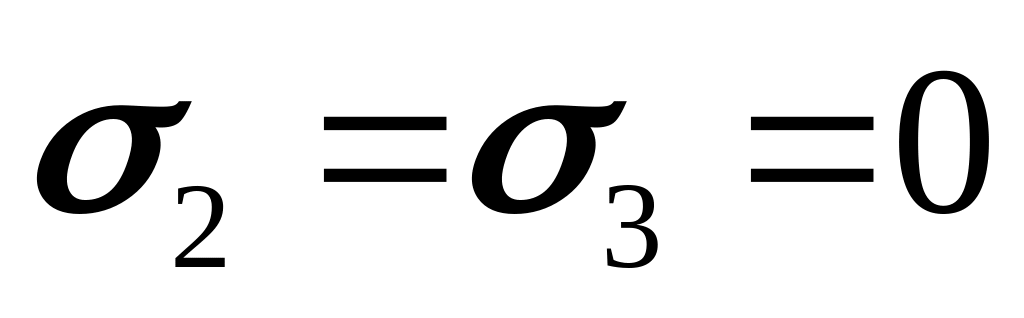

а также
,
,
то критерий Мора записывают том же виде
.
Это означает, что влиянием на прочность элемента пренебрегают.
Примечание2.
Из сравнительного
анализа третьей теории прочности и
критерия Мора видно, что третья теория
является его частным случаем, когда
пределы прочности на растяжение и сжатие
одинаковы, т.е. при
.
