Закон сохранения энергии.
Рассмотрим нагруженный брус
Рис.8.4
Введем понятие перемещения точки, например,
-

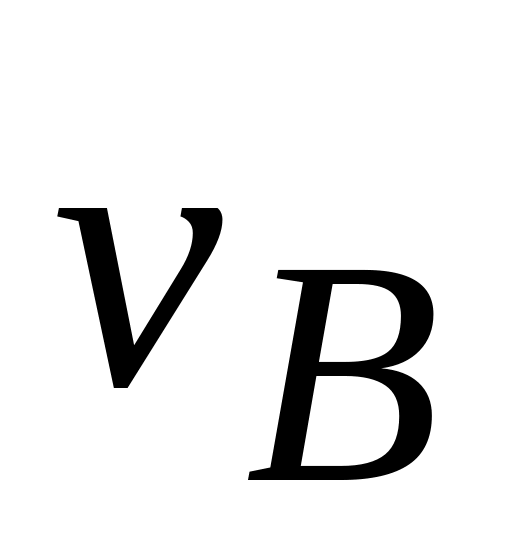

вертикальное перемещение точки В;
-
горизонтальное смещение точки С.
Силы
при этом совершают некоторую работу U.
Учитывая, что силы
начинают возрастать постепенно и
предполагая, что возрастают они
пропорционально перемещениям, получим:
.

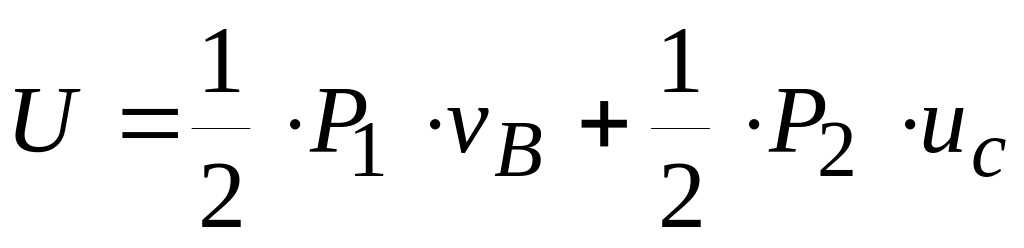

Согласно закону сохранения: никакая работа не исчезает, она тратится на совершение другой работы или переходит в другую энергию (энергия – это работа, которую может совершить тело.).
Работа сил , тратится на преодоление сопротивления упругих сил, возникающих в нашем теле. Чтобы подсчитать эту работу учтем, что тело можно считать состоящим из малых упругих частиц. Рассмотрим одну из них:
Рис.8.5
Со стороны соседних
частиц на него действует напряжение
.

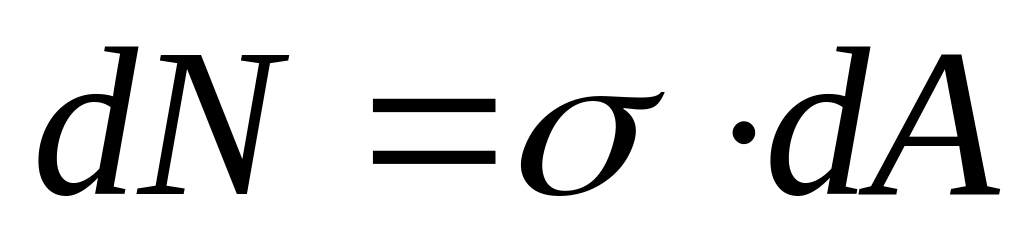

Равнодействующая напряжений будет
.
Под действием частица удлинится. Согласно определению относительное удлинение это удлинение на единицу длины. Тогда:
.
Вычислим работу dW, которую совершает сила dN (здесь также учитывается, что силы dN начинают возрастать постепенно и возрастают они пропорциональны перемещениям):
Для всего тела получим:
.
Работа W, которую совершило , называют энергией упругой деформации.
Согласно закону сохранения энергии:
6) Принцип возможных перемещений.
Это один из вариантов записи закона сохранения энергии.
Пусть на брус
действуют силы F1,
F2,….
Они вызывают в теле перемещения точки

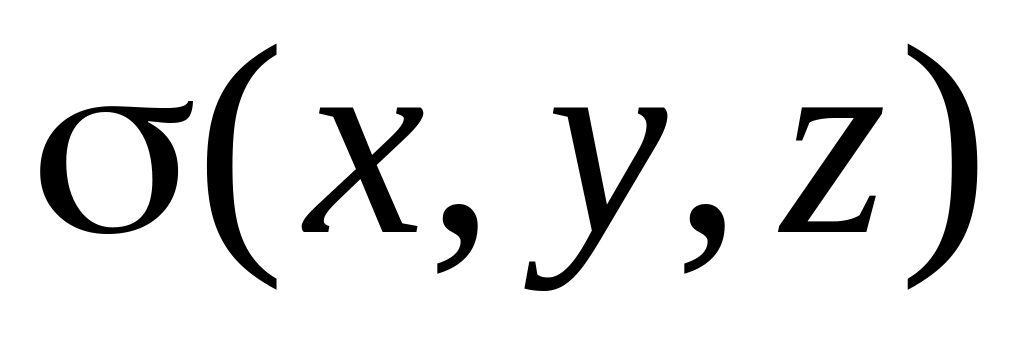

и напряжения
.
Дадим телу дополнительные
малые возможные перемещения
.
В механике запись вида
означает
фразу «возможное значение величины а».
Эти возможные перемещения вызовут в
теле дополнительные

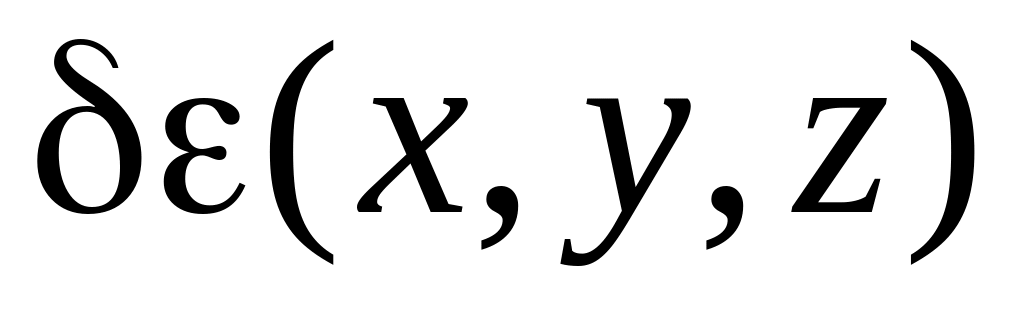

возможные деформации
.

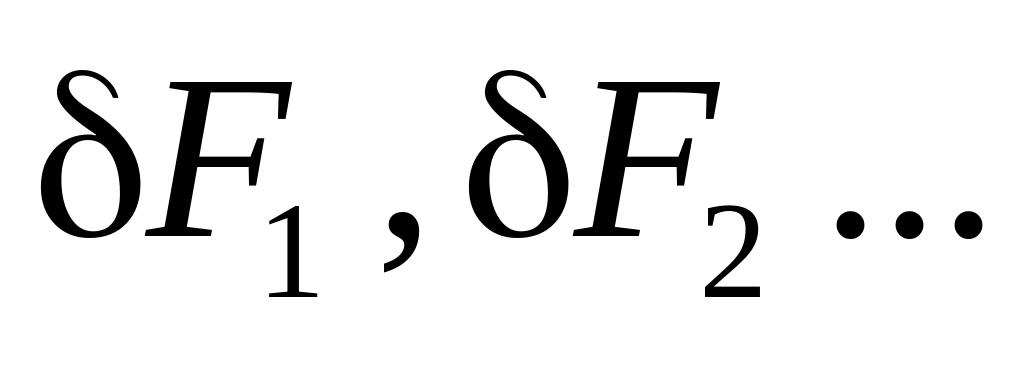

Они приведут к появлению дополнительных
внешних сил и напряжений
,
δ.
Вычислим работу внешних сил на дополнительных возможных малых перемещениях:
Рис.8.6
Здесь
- дополнительные перемещения тех точек,
в которых приложены силы F1,
F2,
…
Рассмотрим снова малый элемент с поперечным сечением dA и длиной dz (см. рис.8.5. и 8.6.). Согласно определению дополнительное удлинение dz этого элемента вычисляется по формуле:
dz = dz.
Сила растяжения элемента будет:
dN = (+δ) dA ≈ dA.
Работа внутренних сил на дополнительных перемещениях вычисляется для малого элемента следующим образом:
dW = dN dz = dA dz = dV.
С
уммируя
энергию деформации всех малых элементов
получим полную энергию деформации:
Закон сохранения энергии W = U дает:
.

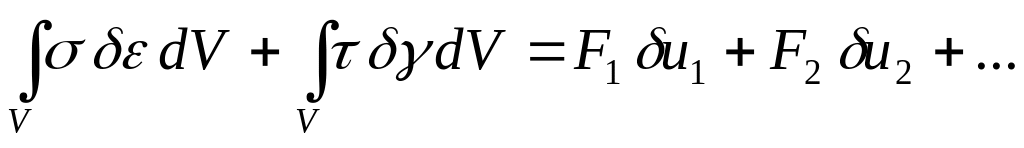

Это соотношение и называется принципом возможных перемещений (его называют также принципом виртуальных перемещений). Аналогично можно рассмотреть случай, когда действуют еще и касательные напряжения. Тогда можно получить, что к энергии деформации W добавится следующее слагаемое:
.
Здесь - касательное напряжение, - сдвиг малого элемента. Тогда принцип возможных перемещений примет вид:
В отличие от предыдущей формы записи закона сохранения энергии здесь нет предположения о том, что силы начинают возрастать постепенно и возрастают они пропорционально перемещениям.
7) Эффект Пуассона.
Рассмотрим картину удлинения образца:
Рис.8.7
Явление укорочения элемента тела поперек направления удлинения называется эффектом Пуассона.

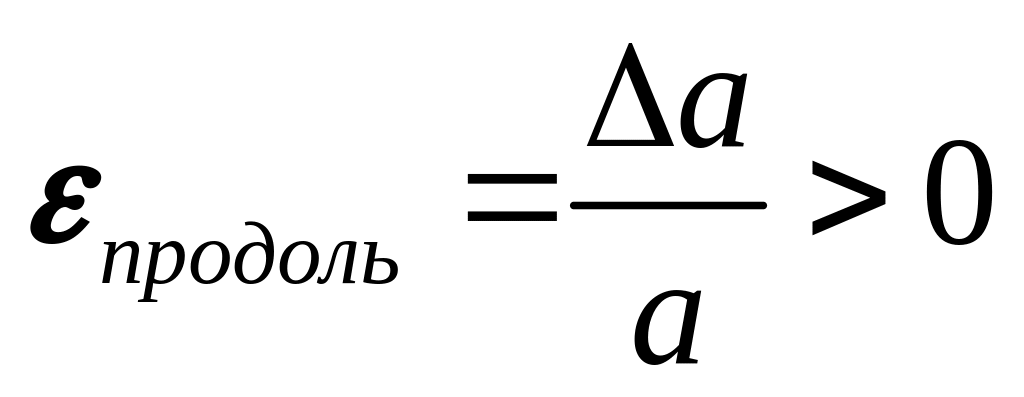

Найдем продольную относительную деформацию.
.
Поперечная относительная деформация будет:
.

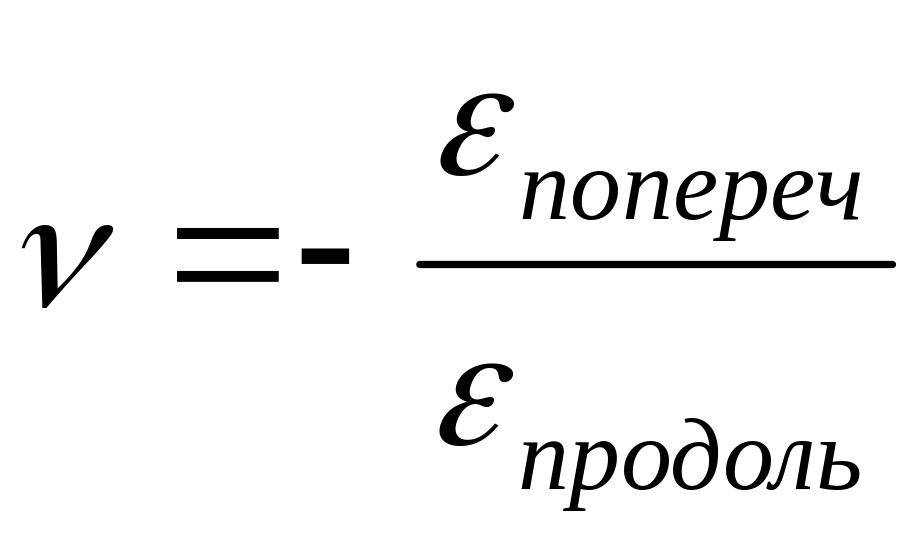

Коэффициентом Пуассона называется величина:
.
Для изотропных материалов (сталь, чугун, бетон) коэффициент Пуассона
.
Это означает, что в поперечном направлении деформация меньше продольной.
Примечание.
Современные технологии могут создать
композиционные материалы, у которых
коэффициент Пуассона >1, то есть
поперечная деформация будет больше,
чем продольная. Например, это имеет
место для материала, армированного
жесткими волокнами под малым углом

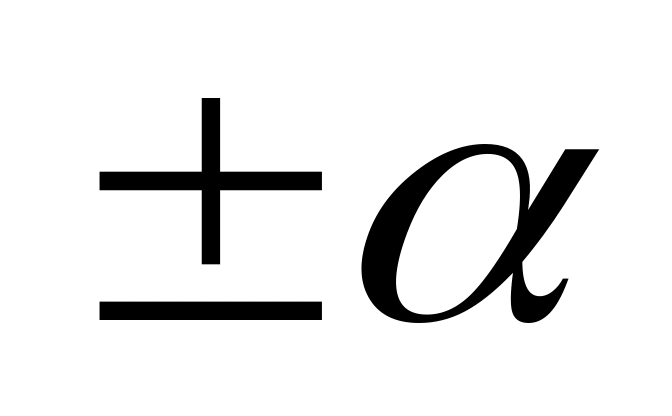

<<1
(см. рис.8.8.). Оказывается, что коэффициент
Пуассона при этом почти пропорционален
величине
,

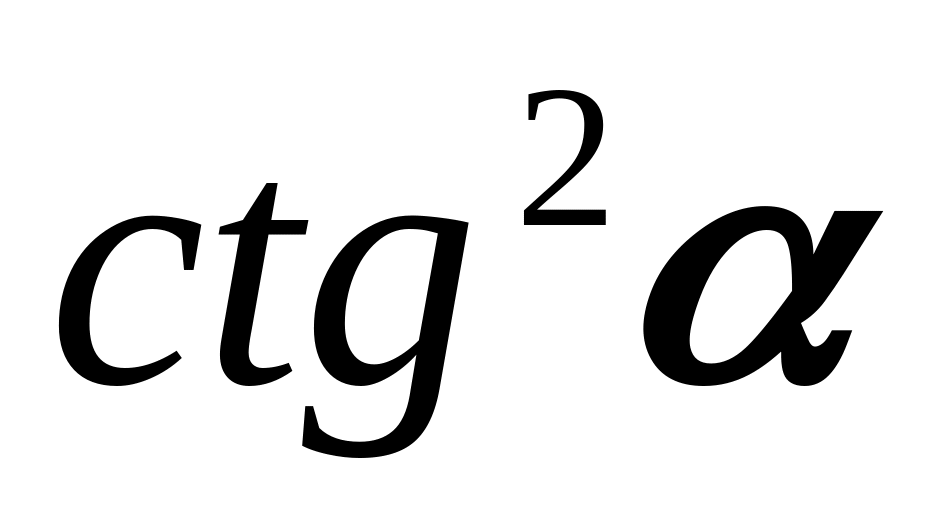

т.е. чем меньше
,
тем больше коэффициент Пуассона.
Рис.8.8 Рис.8.9
Еще более удивительным является материал, приведенный на (рис.8.9.), причем для такого армирования имеет место парадоксальный результат – продольное удлинение ведет к увеличению размеров тела и в поперечном направлении.
8) Обобщенный закон Гука.
Р
ассмотрим
элемент, который растягивается в
продольном и поперечном направлениях.
Найдем деформацию, возникающую в этих
направлениях.
Вычислим деформацию
,
возникающую от действия
:
.
От действия
в результате эффекта Пуассона возникает
дополнительная деформация:
.
Общая деформация будет:
.
Если действует и
,

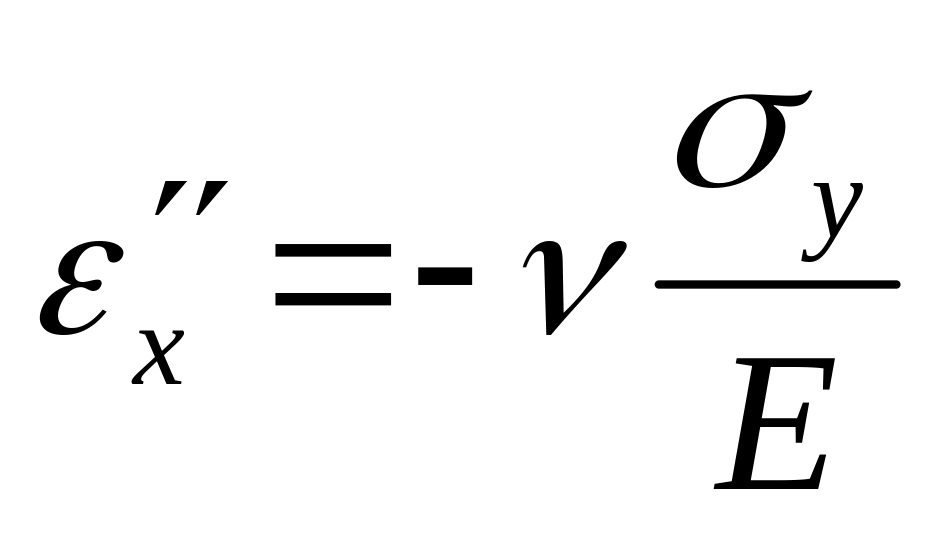

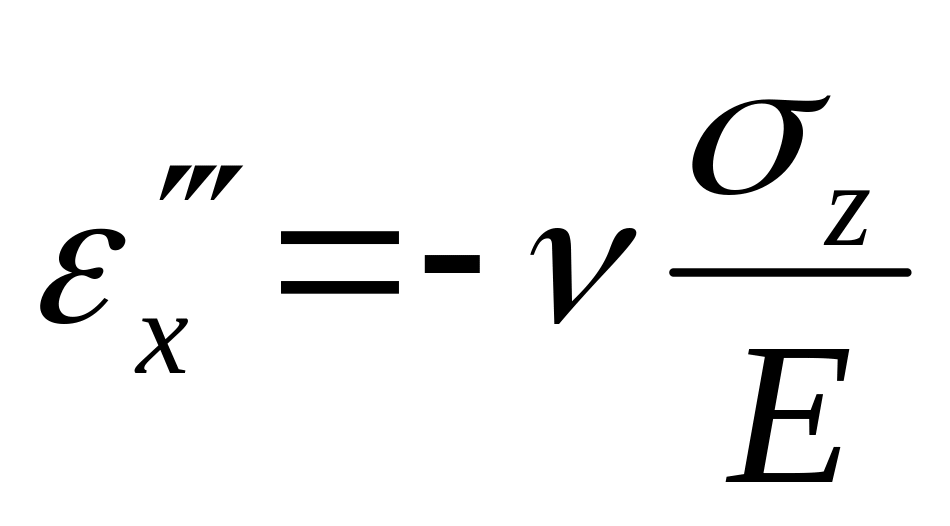

то добавиться еще одно укорочение в
направлении оси x
.
Следовательно:
.
Аналогично:
.
.
Эти соотношения называются обобщенным законом Гука.
Интересно, что при записи закона Гука делается предположение о независимости деформаций удлинения от деформаций сдвига (о независимости от касательных напряжений, что одно и то же) и наоборот. Эксперименты хорошо подтверждают эти предположения. Забегая вперед, отметим, что прочность напротив сильно зависит от сочетания касательных и нормальных напряжений.
Примечание: Приведенные выше законы и предположения подтверждаются многочисленными прямыми и косвенными экспериментами, но, как и все другие законы, имеют ограниченную область применимости.
