Приложение ж (обязательное) список использованных источников (гост 7.1)

1 Фисенко, А.С. Архитектурное проектирование промышленных предприятий [Текст] / А.С. Фисенко, С.В. Демидов. – 2-е изд., перераб. и доп. – М.: Стройиздат, 1979. – 296 с.

2 Щербаков, А.И. Основы экономики недвижимости [Текст] / А.И. Щербаков, И.И.Золотарёв, Н.А. Щербакова.– Новосибирск: НГАС, 1997. – 124 с.

3 Программная система СМ ЭВМ [Текст] / И.М. Степанов,

А.Е. Отменникова, В.М. Щелоков, В.И. Свиркин. – М.: Наука, 1998. – 240 с.

4 Технико-экономическое обоснование дипломных проектов [Текст]: учеб. пособие для втузов /Л.А. Астреина и др. – М.: Высш. шк., 1991. – 76 с.

5 Современные проблемы геодезии и оптики [Текст]: сб. тез. докл. / НИИГАиК – СГГА, отв. ред. В.А. Середович. – Новосибирск, 1998. – 360 с.

6 Князева, Е.Н. Интуиция как самодостраивание [Текст] / Е.Н. Князева, С.Н. Курдюмов // Вопр. философии. – 1994. – № 2. – С. 110 – 123.

7 Гайдар, Е. Как номенклатура “приватизировала” свою власть [Текст] / Е. Гайдар // Лит. газета. – 1994, 9 нояб. – С. 10.

8 Ясин, В.П. Информационное обеспечение [Текст] // Экон. энцикл.: полит. экономия. – М., 1975. – Т. 2. – С. 58 – 59.

9 Золотарёв, И.И. Обоснование оптимальных организационно-технических структур полевых подразделений топографо-геодезических предприятий [Текст]: автореф. дис. .... канд. эконом. наук. – М., 1986. – 18 с.

10 ИСО 9000-1-94. Общее руководство качеством и стандарты по обеспечению качества [Текст]. Ч. 1. Руководящие указания по выбору и применению. – 1-е изд. – М.: Изд-во стандартов, 1996. – 32 с.

11 Разработка способа определения потребностей топографо-геодезических предприятий ГУГК в специалистах при текущем и перспективном планировании в режиме АСУ [Текст]: отчёт НИР / Новосиб. ин-т инж. геодезии, аэрофотосъемки и картографии; руководитель В.Т. Матвеев. –Инв. № 0285. 0017305. – Новосибирск, 1985. – 187 с. – № ГР 01828058193.

ПРИЛОЖЕНИЕ И

(обязательное)

ПРИМЕРЫ ОФОРМЛЕНИЯ СБОРОЧНЫХ ЧЕРТЁЖЕЙ И СПЕЦИФИКАЦИЙ

(ГОСТ 2.109, ГОСТ 2.108)

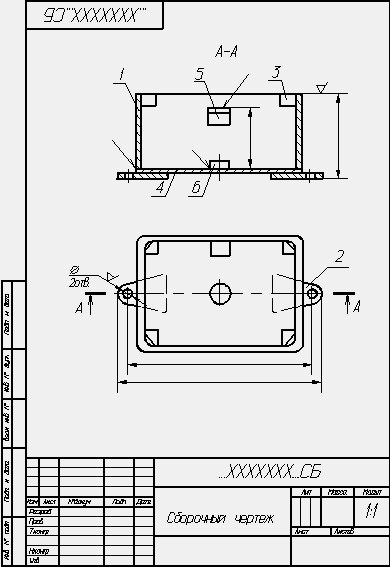

Рисунок И.1- Пример оформления сборочного чертёжа

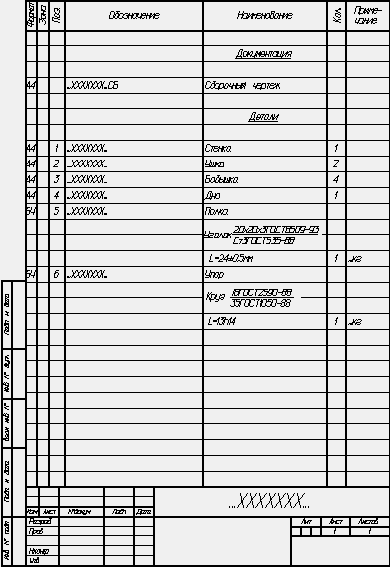

Рисунок И.2- Пример оформления спецификации

Рисунок И.3- Пример оформления спецификации* *В зависимости от характера производства составные части изделия, на которые допускается не выпускать чертежи, могут учитываться двумя способами: как детали с присвоением им обозначения и наименования или как материал без присвоения им обозначения и наименования и с указанием количества в единицах длины, массы или других единицах Рисунок И.4- Пример оформления сборочного чертежа

Когда обработка в изделии отверстий под установочные винты, заклепки, штифты должна производиться при сборке его с другими изделиями без предварительной обработки отверстия меньшего диаметра, на чертежах детали отверстия не изображают и никаких указаний в технических требованиях не помещают.

Все необходимые данные для обработки таких отверстий (изображения, размеры, шероховатость поверхностей, координаты расположения, количество отверстий) помещают на сборочном чертеже изделия, в которое данное изделие входит составной частью (рисунок И.5).

При применении конических штифтов на сборочных чертежах изделий указывают только шероховатость поверхности отверстия и под полкой линии-выноски с номером позиции штифта - количество отверстий.

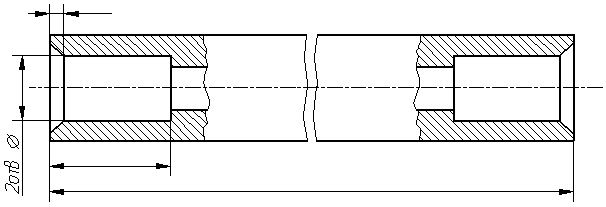

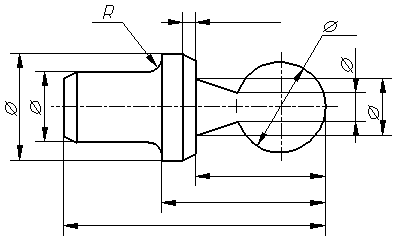

а) б) в) Рисунок И.5- Оформление чертежей изделий, в которых отверстия под установочные винты, заклепки, штифты во время сборки без предварительной обработки отверстий меньшего диаметра а) сборочный чертеж; б) чертеж детали поз.1; в) чертеж детали поз.2.

ПРИЛОЖЕНИЕ К

(обязательное)

ОБОЗНАЧЕНИЕ ШЕРОХОВАТОСТЕЙ ПОВЕРХНОСТЕЙ НА

ЧЕРТЕЖАХ (ГОСТ 2.309)

К.1 Обозначение шероховатости пверхностей

Шероховатость поверхности обозначают на чертеже для всех

выполняемых по данному чертежу поверхностей  изделия,

независимо от методов их образования, кроме поверхностей,

шероховатость которых не обусловлена требованиями конструкции.

Структура обозначения шероховатости поверхности приведена на

рисунке К.1. При применении знака без указания параметра и

способа обработки его изображают без полки.

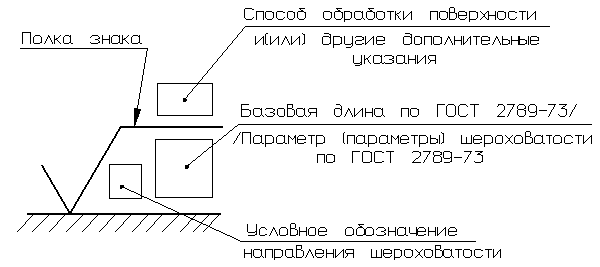

Рисунок К.1- Структура обозначения шероховатости поверхности

Рисунок К.2- Обозначение шероховатости поверхности без указания способа обработки

Рисунок К.3- Обозначение шероховатости поверхности при образовании которой обязательно удаление слоя материала

Рисунок 4. Обозначение шероховатости поверхности при образовании которой осуществляется без удаление слоя материала

В обозначении шероховатости поверхности применяют один из знаков, изображенных на рисунках К.2-К.5.

Высота h должна быть приблизительно равна применяемой на чертеже высоте цифр размерных чисел. Высота Н равна (1,5…5) h. Толщина линий знаков должна быть приблизительно равна половине толщины сплошной линии, применяемой на чертеже.

В обозначении  шероховатости  поверхности,  способ  обработки  которой  конструктором    не устанавливается, применяют знак (рисунок К.2).

В обозначении   шероховатости   поверхности,   которая   должна   быть   образованна   только удалением слоя материала, применяют знак (рисунок К.3).

В обозначении  шероховатости  поверхности, которая  должна быть образованна без удаления слоя материала, применяют знак (рисунок К.4) с указанием значения параметра шероховатости.

Поверхности  детали, изготовляемой  из материала определенного  профиля и размера, не подлежащие по данному чертежу дополнительной обработке, должны быть отмечены знаком (рисунок К.4) без указания параметра шероховатости.

Состояние поверхности, обозначенной знаком

(рисунок К.4) должно соответствовать требованиям, установленным соответствующим стандартом или техническими условиями, или другим документом. Причем на этот документ должна быть приведена ссылка, например, в виде указания сортамента материала в графе 3 основной надписи чертежа по ГОСТ 2.104-68.

Значение параметра шероховатости по ГОСТ 2789-73 указывают в обозначении шероховатости после соответствующего символа, например: R_а0.4, R_max6.3;  Sm0.63; t₅₀70; S0,032; Rz50.

Примечание- В примере t₅₀ 70 указана относительная опорная длина профиля t_p = 70 % при уровне сечения профиля

р = 50 %.

При указании наибольшего значения параметра шероховатости в обозначении приводят параметр шероховатости без предельных отклонений, например:	,
При указании наименьшего значения параметра шероховатости после обозначения параметра следует указывать «min», например:

При указании диапазона значений параметра шероховатости поверхности в обозначении шероховатости приводят пределы значений параметра, размещая их в две строки, например:

Ra	0,8	;	Rz	0,10	;	Rmax	0,80	;	t50	70
	0,4			0,05			0,32			50	и т.п.

В верхней строке приводят значение параметра, соответствующее более грубой шероховатости.

При указании номинального значения параметра шероховатости поверхности в обозначении приводят это значение с предельными отклонениями по ГОСТ 2789-73, например:

Ra 1 + 20 %; Rz 100 _{–10 %} ; Sm 0,63 ^{+20 %}; t₅₀ 70  40 % и т. п.

При указании двух и более параметров шероховатости поверхности в обозначении шероховатости значения параметров записывают сверху вниз в следующем порядке (см. рисунок К.5):

параметр высоты неровностей профиля,
параметр шага неровностей профиля,
относительная опорная длина профиля.

При нормировании требований к шероховатости поверхности параметрами Ra, Rz, R_max базовую длину в обозначении шероховатости не приводят, если она соответствует указанной в приложении 1 ГОСТ 2789-73 для выбранного значения параметра шероховатости.

Условные обозначения направления неровностей должны соответствовать таблице К.1. Условные обозначения направления неровностей приводят на чертеже при необходимости.

Высота знака условного обозначения направления неровностей   приблизительно равна h. Толщина линий знака должна быть приблизительно равна половине толщины сплошной основной линии.

Вид обработки поверхности указывают в обозначении шероховатости только в случаях, когда он является единственным, применимым для получения требуемого качества поверхности (рисунок К.6).

Допускается применять упрощенное обозначение шероховатости поверхностей с разъяснением его в технических требованиях чертежа по примеру, указанному на рисунке К.7. В упрощенном обозначении используют знак  и сточные буквы русского алфавита в алфавитном порядке, без повторений и,  как правило, без пропусков. Если направления измерения шероховатости должно отличатся от предусмотренного ГОСТ 2789-73, его указывают на чертеже по примеру, приведенному на рисунке К.8.

Таблица К.1- Тип направление неровностей, изображение и обозначение

Схематичное изображение	Обозначение

Рисунок К.6- Пример указания вида обработки поверхности

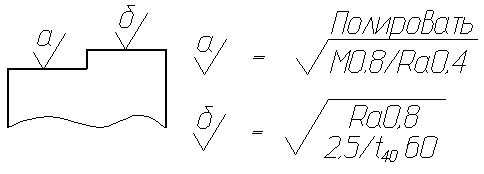

Рисунок К.7- Пример упрощенного обозначения шероховатости поверхностей
Рисунок К.8- Пример указания направления измерения шероховатости поверхности

К.2 ПРАВИЛА НАНЕСЕНИЯ ОБОЗНАЧЕНИЙ ШЕРОХОВАТОСТИ ПОВЕРХНОСТЕЙ НА ЧЕРТЕЖАХ

Обозначения шероховатости поверхностей на изображении изделия располагают на линиях контура, выносных линиях (по возможности ближе к размерной линии) или на полках линий-выносок.

Допускается при недостатке места располагать обозначения шероховатости на размерных линиях или   на их продолжениях, а также разрывать выносную линию (рисунок К.9).

На линии невидимого контура допускается наносить обозначение шероховатости только в том случаях, когда от этой линии нанесен размер.

Обозначение шероховатости поверхности, в которых знак имеет полку, располагают относительно основной надписи чертежа так, как показано на рисунках К.10, К.11.

. Рисунок К.9- Примеры расположения обозначения шероховатости	Рисунок К.10- Обозначение шероховатости поверхности знаком с полкой относительно основной надписи
Рисунок К.11- Обозначение шероховатости поверхности знаком с полкой относительно основной надписи	Рисунок К.12- Обозначение шероховатости поверхности знаком без полки относительно основной надписи

Обозначение шероховатости поверхности, в которых знак не имеет полки, располагают относительно основной надписи чертежа так, как показано на рисунке К.12.

Примечание- При расположении поверхности в заштрихованной зоне (рисунки К10, К11, К12) обозначение наносят только на полке выноске.

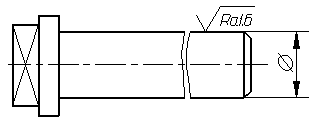

При обозначении изделия с разрывом обозначение шероховатости наносят только на одной части изображения, по возможности ближе к месту указания размеров (рисунок К.13).

При указании одинаковой шероховатости для всех поверхностей изделия обозначение шероховатости помещают в правом верхнем углу чертежа и на изображении не наносят (рисунок К.14). Размеры и толщина линий знака в обозначении шероховатости, вынесенном в правый верхний угол чертежа, должны быть приблизительно в 1,5 раза больше, чем на обозначения, нанесенных на изображении.

Рисунок К.13- Пример обозначения шероховатости поверхности

Рисунок К.14- Указание шероховатости одинаковой для всех поверхностей изделия

Обозначение  шероховатости,  одинаковой  для  части  поверхностей изделия, может быть помещено в правом верхнем углу чертежа (рисунки К.15, К.16) вместе с условным обозначением . Это означает, что все поверхности, на которых на изображении не нанесены обозначения  шероховатости или знак , должны иметь шероховатость, указанную перед условным обозначением.

Размеры знака, взятого в скобки, должны быть одинаковыми с размерами знаков, нанесенных на изображении.

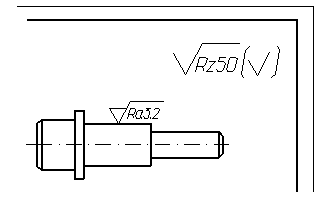

Рисунок К.15- Указание шероховатости одинаковой для части поверхностей изделия

Рисунок К.16- Указание шероховатости когда большая часть поверхностей не обрабатывается по данному чертежу

Примечание- Не допускается обозначение шероховатости или знак выносить в правый верхний угол чертежа при наличии в изделии  поверхностей, шероховатость которых не нормируется.

Обозначение шероховатости поверхностей повторяющихся элементов изделия (отверстий, пазов, зубьев и т. п.), количество которых указанно на чертеже, а также обозначение шероховатости одной и той же поверхности наносят один раз, независимо от числа изображений.

Обозначение шероховатости симметрично расположенных элементов симметричных изделий наносят один раз.

Если шероховатость одной и той же поверхности различна на отдельных участках, то эти участки разграничивают сплошной тонкой линией с нанесением соответствующих размеров и обозначения шероховатости (рисунок К.17). Через заштрихованную зону линию границы между участками не проводят (рисунок К.18).

Обозначение шероховатости рабочих поверхностей зубьев зубчатых колес, эвольвентных шлицев и т. п., если на чертеже не приведен их профиль, условно наносят на линии делительной поверхности, а для глобоидных червяков и сопряженных для них колес – на линии  расчетной окружности (рисунок К.17, К.18).

Рисунок К.17- Пример обозначения различной шероховатости на одной поверхности

Рисунок К.18- Пример обозначения различной шероховатости на одной поверхности

Обозначение шероховатости рабочих поверхностей зубьев зубчатых колес,

эвольвентных шлицев и т. п., если на чертеже не приведен их профиль,

условно наносят на линии делительной поверхности, а для глобоидных

червяков и сопряженных для них колес – на линии  расчетной окружности

(рисунок К.19).

а)	б)
в)	г)
Рисунок К.19- Примеры обозначения шероховатости рабочих поверхностей зубьев

Рисунок К.20- Обозначение  шероховатости профиля резьбы

Рисунок К.21- Пример обозначения шероховатости наружной резьбы

Обозначение шероховатости поверхности профиля резьбы наносят по общим правилам при изображении профиля (рисунок К.20) или условно на выносной линии для указания  размера резьбы (рисунки К.21, К.22, К.23, К.24), на размерной линии или на ее продолжении (рисунок К.25).

Рисунок К.22- Пример обозначения шероховатости наружной резьбы

Рисунок К.23- Пример обозначения шероховатости внутренней резьбы

Рисунок К.24- Пример обозначения шероховатости внутренней конической резьбы

Рисунок К.25- Пример обозначения шероховатости внутренней резьбы

Если есть шероховатость поверхностей, образующих контур, должна быть одинаковой, обозначение шероховатости наносят один раз в соответствии с рисунок К.26.

Диаметр  вспомогательного знака ○ -  4…5 мм.

Рисунок К.26- Обозначение одинаковой шероховатости поверхностей образующих замкнутый контур

В обозначении одинаковой шероховатости поверхностей, плавно переходящих одна в другую, знак ○ не приводят (рисунок К.27).

Рисунок К.27- Пример обозначения шероховатости поверхности плавно переходящей одна в другую

Рисунок К.28- Пример обозначения поверхности сложной формы имеющей одинаковую шероховатость

Обозначение одинаковой шероховатости поверхности сложной конфигурации допускается  приводить  в  технических  требованиях  чертежа  со  ссылкой  на буквенное обозначение поверхности, например: «шероховатость поверхности ». При этом буквенное обозначение поверхности наносят на полке линии-выноски, проведенной от утолщенной штрих пунктирной линии, которой обводят поверхность на расстоянии 0,8…1 мм от линии контура (рисунок К.28)
