3.1 Определение сопротивлений на конвейере
Предварительно определим некоторые величины, необходимые для этого расчета.
Определим длину конвейера:
Погонная нагрузка ленты кг/м
Погонный вес ленты , кг/м
где - толщина прокладки в зависимости от материала [2, табл14.];
-толщина верхней и нижней обкладок, соответственно равная 6 – 4,5 и 3,5 - 2 мм.
Число прокладок ленты принимаем ориентировочно =4. что близко к среднему значению данных [2, табл. 13,] (число прокладок будет уточнено после определения максимального натяжения ленты).
Диаметр роликов =108 мм, выбирается исходя из ширины ленты равной 400 мм [2, табл. 24], вес вращающихся частей трехроликовой опоры рабочей и порожней ветви ленты [2, табл. 36]. Также принимаем расстояние между роликами рабочей ветви и холостой ветви [2, табл. 37].
Погонный вес роликов рабочей ветви , кг/м и холостой ветви , кг/м:
Сброс материала происходит через барабан.
Сопротивления
на участке порожней ветви ленты
,
кг
где - коэффициент сопротивления, принимаемый по [3, табл. 2.1].
Сопротивление на участке груженой ветви . кг
=(35 +5,5+15,4)*32*0,04=71,55 кг
Определим
сопротивление на разгрузочном устройстве
.
кг:
3.2 Определение натяжения ленты в намеченных точках
Расчет оформляем в виде табл. 3.1.
Таблица 3.1
Натяжение ленты в различных точках
№ точек |
Выражения для определения натяжения |
Расчет |
Числовое значение натяжения, кг |
1 |
2 |
3 |
4 |
1 2 3 4
|
S1 S2= S1+W1-2 S3= 1,05S2 S4=S3+ W3-4
|
S1 S2= S1+11,05 S3=1,05(S1+11,05) =1,05S1+11,6 S4=1,05S1+83,15
|
42,64 53,69 56,37 127,92 |
В этой таблице заполняются сначала графы 1, 2, и 3, где наряду с буквенными обозначениями натяжений ленты вписываются и полученные расчетом числовые значения сопротивлений на отдельных участках конвейера. В итоге в конце графы 3 получаем уравнение
Из условия отсутствия скольжения ленты по барабану должно быть
Примем однобарабанный привод с углом обхвата = 2100; барабан без футеровки, атмосфера сухая (прил., табл. 9.), = 0,3
Тогда
Решая совместно уравнения, находим S4 = 127,92кг;
принимаем S1 = 42,64 кг.
Вписываем это значение S1 в первую строку графы 4 расчетной табл. 3.1.
На основании полученных данных строим диаграмму натяжения ленты (рис. 3.2).

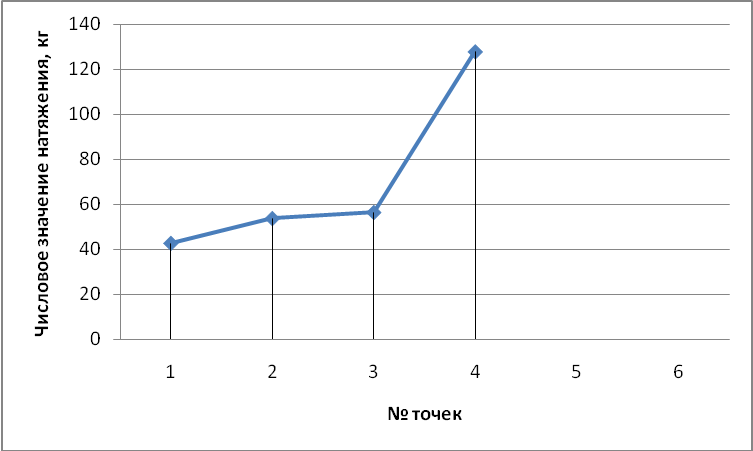

Рис. 3.2. Диаграмма натяжения ленты
3.3 Определение числа прокладок ленты
По найденному максимальному натяжению ленты Sмакс = S4 определяем число прокладок ленты
где - число прокладок ленты, см;
- ширина ленты, см;
- предел прочности на разрыв одного погонного сантиметра ширины одной прокладки [3, табл. 4.1 и 4.2].
- запас прочности, принимаемый в пределах 9 – 11,5.
Приняв запас прочности ленты m = 11, а предел прочности на разрыв прокладок (из бельтинга 820) = 55 кг/см, получаем при Sмакс = S4 =127,92 кг.
Принимаем [2, табл.13] i = 3.
Пересчета сил сопротивления и натяжений ленты в связи с этим не производим, так как разница в окончательных результатах расчета столь невелика, что не имеет практического значения.
