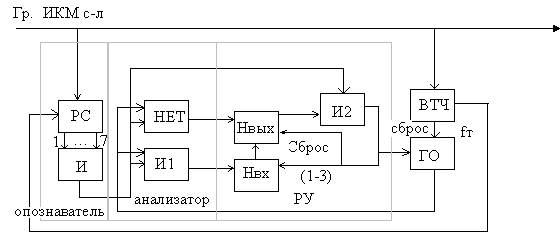

Вопрос28. Приемник синхросигнала с последовательным поиском

РС – регистр сдвига, И1, И2 – ячейки цифровой логики

Нвх, Нвых – накопитель по входу и по выходу,

ВТЧ – выделитель тактовой частоты,

ГО – генераторное оборудование.

В качестве опознавателя используется РС, выход которого подключен к схеме И, которая выполняет роль дешифратора. На выходе схемы И формируется 1, если на его выходе появляется синхрогруппа, либо кодовая комбинация, совпадающая с синхрогруппой.

Анализатор содержит логические ячейки НЕ и И1. Если система цикловой синхронизации находитсяв синхронизме, то импульсы с выхода схемы И и ГО приема совпадут во времени. На выходе схемы И1 появляется 1, подтверждающая состояние синхронизма, на выходе схемы НЕ появляется 0, т.е. отсутствует сигнал.

При появлении кодовой комбинации, совпадающей с синхросигналом (ложный синхросигнал) в то время, когда подтверждающего сигнала с ГО приема нет, вызовет появляется на выходе схемы И единичного импульса, и отсутствие импульса на выходе схемы И. Данный сигнал называется сигналом ошибки.

РУ (решающее устройство) содержит накопитель по входу синхронизм, и накопитель по выходу (синхронизм).

Накопители выполнены по схеме счетчика со сбросом. При наполнении накопителя по входу (емкость его 2-3 ячейки) на его выходе появляется единичный импульс, который сбрасывает в 0 первые 3 старших разряда накопителя по выходу. Емкость его 4 ячейки (разряда). В этом случае работа ГО приема не нарушается. При наполнении накопителя по выходу на его выходе появляется единичный импульс, который совместно с единичным импульсом выхода опознавателя формирует на выходе схемы И2 единичный импульс – сигнал сброса, который в свою очередь сбросит все распределители ГО в 0, сбросит все ячейки накопителя по входу в 0и сбросит последнюю ячейку накопителя по выходу в 0. При этом приемник синхросигнала переходит в режим поиска синхронизма.

Благодаря такому построению приемников при кратковременных искажениях синхросигнала под воздействием помех сбоя синхронизма не происходит. При регулярном распознавании истинного синхросигнала накопитель по входу сбрасывает накопитель по выходу, что обеспечивает при кратковременном сбое синхронизации длительное время работы в режиме синхронизма.

Данныйпрм рассчитан на малое количество ошибок или сбоев в системе синхронизации.

Существуют схемы с последовательным поиском: Недостатки:

1) емкость накопителя по входу и по выходу является фиксированной, что не позволяет подстроиться под какую-либо реальную цепь передачи;

2) поиск синхронизации начинается только после выхода из режима синхронизации.

3) Время восстановления синхронизации складывается из накопления ошибок.

­t_{восст. синхронизации}=t_{н вых}+t_поиска+t_{н вх}

Уменьшение времени восстановления синхронизма возможно лишь за счет уменьшения времени заполнения накопителей, что приводит к сокращению количества ячеек данных счетчиков (накопителя).

Недостаток: 1) уменьшение количества ячеек накопителя приводит к резкому ухудшению помехоустойчивости приемника,

2) вышеуказанный недостаток можно компенсировать увеличением количества разрядов синхросигнала, но предложенное увеличение ограничивается самой структурой цикла передачи.
