Водоснабжение.

Водоснабжéние — подача поверхностных или подземных вод водопотребителям в требуемом количестве и в соответствии с целевыми показателями качества воды в водных объектах .Инженерные сооружения, предназначенные для решения задач водоснабжения, называют системой водоснабжения.

Система водоснабжения представляет собой комплекс сооружений для обеспечения определенной (данной) группы потребителей (данного объекта) водой в требуемых количествах и требуемого качества. Кроме того, система водоснабжения должна обладать определенной степенью надежности, то есть обеспечивать снабжение потребителей водой без недопустимого снижения установленных показателей своей работы в отношении количества или качества подаваемой воды (перерывы или снижение подачи воды или ухудшение ее качества в недопустимых пределах). В данном проекте водопровод в населённый пункт Мир идёт от водонапорной башне, которая располагается на возвышенности, вода к которой подается из сквважины.

В системе водоснабжения вода подается насосной станцией I подъема равномерно в течение суток, а потребляется неравномерно. Для компенсации неравномерности потребления воды, для создания требуемого напора в сетях, а также для обеспечения надежной и бесперебойной работы системы водоснабжения устраивают водонапорные емкости. К ним относятся:

1. Водонапорные башни – напор создается за счет установки резервуара нужного объема на опоры нужной высоты;

2. Напорные резервуары – устраиваются вместо водонапорных башен, если имеется естественная возвышенность, обеспечивающая требуемый напор;

3. Пневматические водонапорные установки – необходимый напор обеспечивается давлением сжатого воздуха на поверхность воды в напорных резервуарах.

В сельской местности с равнинным или холмистым рельефом целесообразно устройство водонапорной башни Она представляет собой водонапорный бак, установленный на опоре требуемой высоты. Бак может быть оборудован шатром для защиты воды от замерзания. Наиболее экономичны бесшатровые башни с металлическим баком на кирпичных или стальных опорах.

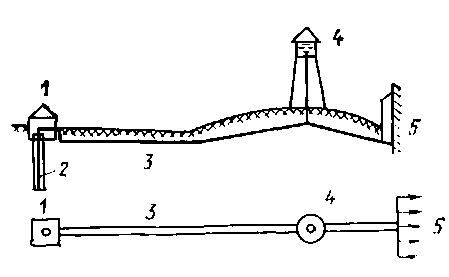

Схема водоснабжения населен­ного пункта с водозабором воды из под­земного источника

1 — артезианская скважина; 2 — погруж­ной насос; 3 — водоводы; 4 — водонапор­ная башня; 5 — населенный пункт

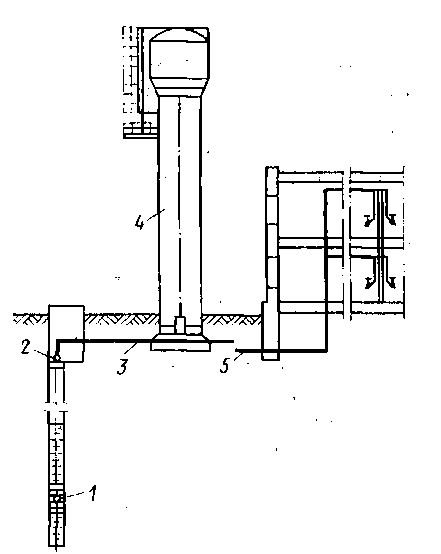

Рис. 11.2. Схема автоматизированной сис¬темы водоснабжения с водонапорной башней и погружным насосом

/ — погружной насос; 2 — опорная плита; 3— напорный трубопровод; 4— водона­порная башня; 5 — водопроводная сеть

6.1 Вертикальная планировка.

Вертикальная планировка предполагает обработку поверхности территории в целях преобразования существующего на ней рельефа. Это инженерное мероприятие, направленное на искусственное преобразование, улучшение и изменение рельефа путём подсыпки или срезки грунта для последующего использования этого участка в строительстве.

Основная цель, которую преследует вертикальная планировка территории – это создание спланированной поверхности, которая бы полностью соответствовала требованиям инженерного благоустройства территории и её застройки. Она подразумевает такие земляные работы, как срез пластов земли, подсыпка грунта, смягчение естественного рельефа.

На практике вертикальная планировка осуществляется следующими методами.

Метод красных (проектных) горизонталей, предполагает, что на план в горизонталях, которые характеризируют нынешний рельеф, наносят новые проектные горизонтали. На первом этапе прорабатывается вертикальная планировка территории (построение её высотного каркаса) и составляется её схема. Вторая стадия предполагает детальный проект вертикального решения с наведением новых красных горизонталей. Третья стадия – рабочая, разрабатывается картограмма земляных работ с учётом объёмов ввозимого и вывозимого с объекта грунта. Вертикальная планировка таким методом осуществляется на основе чертежа генерального плана объекта.

Метод профилей заключается в том, что на существующий план территории наносят сетку, а каждая её линия определяет направление профиля. В зависимости от желаемой точности подсчёта назначают расстояние между смежными профилями. Чёрные отметки наносятся на профили, которые составляются для горизонталей. А по результатам проектирования определяются проектные (красные) отметки на профилях, и получается начертание поверхности будущего рельефа. Недостаток этого метода – отсутствует наглядное изображение проектного рельефа территории, а баланс земляных работ только по окончании проекта планировки.

Вертикальная планировка территории комбинированным методом объединяет два предыдущих. На план наносятся линии профилей, а затем с учётом проектных отметок профилей наносятся проектные диагонали. Такой метод распространен при проектировании улиц и площадей. Вообще вертикальная планировка и работы по её проектированию осуществляются на всех стадиях горизонтальной планировки. Вертикальная планировка предполагает такие укрупнённые этапы, как оценка рельефа, составление схемы вертикальной планировки, что зависит от сложности и площади рельефа, разработка рабочих чертежей в масштабе, с помощью которых будут проводиться геодезические разбивочные работы.

Вертикальная планировка играет существенную роль при проектировании подземных инженерных сетей, зданий и сооружений. Каким бы ни был участок земли, независимо от уклона и его формы, необходимо осуществлять вертикальную планировку территории.
