22 Причины искрения в мпт.
1
.
Запас электромагн. энергии
e
коммутируемого контура в момент,
предшеств. его разрыву больше
критического. А> АКР. Т.е. чем больше энергия контура, тем дольше горение дуги. Коммутируемый контур с током разрыв-ся сбег-м краем щётки, который играет роль рубильника.
2.Мех. фактор: негладкий колл-р, эксцентриситет колл-ра, выступающая изоляция
,
т.е. щетка отскакивает от коллектора.
3
.
Повышенная плотность тока в щеточном
контакте.
r1,r2 –сопротивления набег. и сбег. краёв щётки.
За счет J в щет. контакте.
Из ВАХ следует, что при j уд.сопр. щётка-коллектора.
Происходит
сопротивления
перехода щетка-коллектор. Т.о. при тех
же значениях
в контуре будет больший ток, а значит и
энергия, соответствующая большему
искрению.
4. Потенциальные условия на коллекторе.

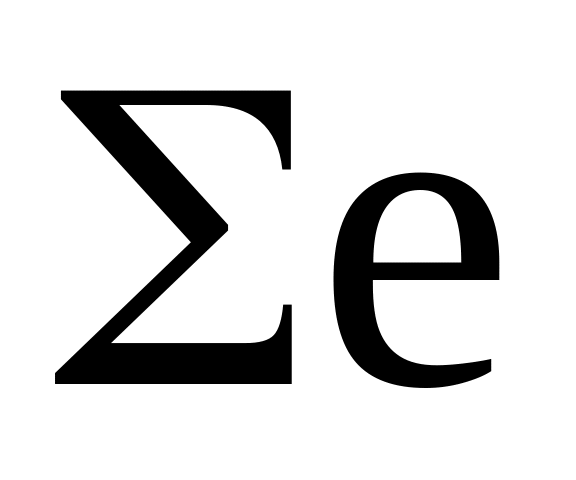

ЭДС в коммутируемой секции е=BlV2WC.
V–скорость, WC – число витков.
Кривая индукции в воздушном зазоре искажается полем РЯ, поэтому индукция не равна нулю на геометрической нейтрали (как при холостом ходе).
Ве – пробой воздуха между пластинами коллектора. Искра ионизирует пространство вокруг коллектора и способствует увеличению искрения под сбегающим краем щётки.
23 Т-образная схема замещения машины с вращающимся ротором.
При заторможенном роторе АМ – это трансформатор, с той разницей, что намагничивающие силы вращаются .

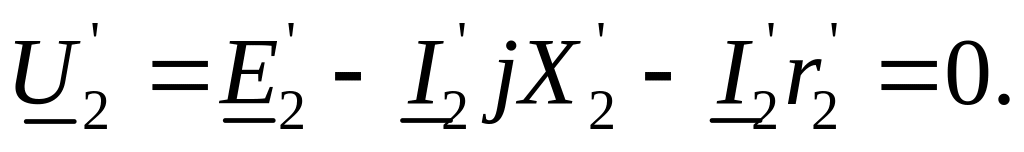

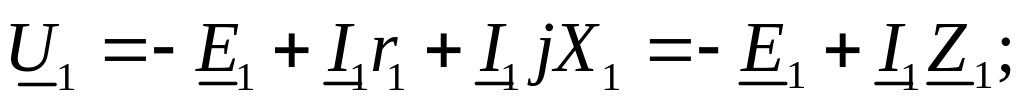

Уравнения АМ:
Т-образная.

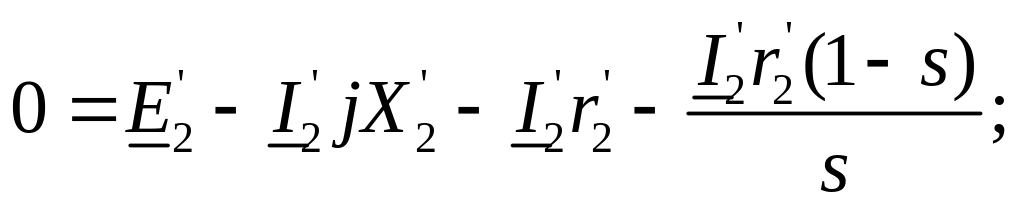

Если ротор вращается, то:
Т
.о.
для исследования АМ с вращающимся
ротором можно применить Т-образную
схему замещения. Для этого нужно поставить
дополнительное сопротивление во
вторичный контур схемы замещения
.

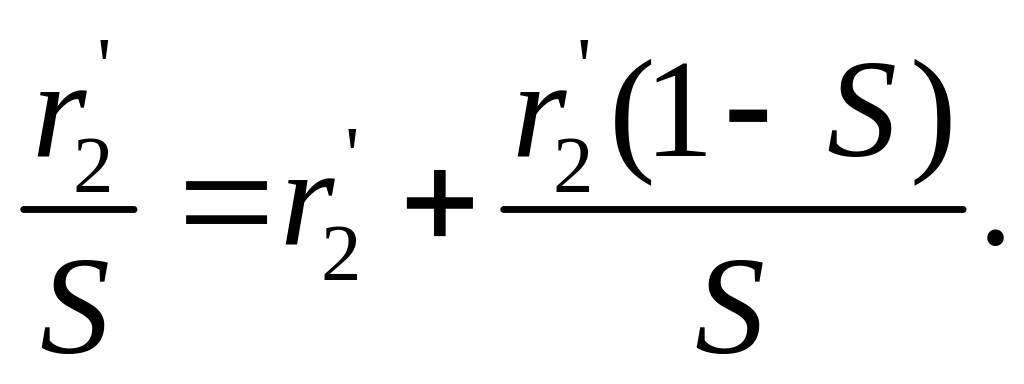

Мощность, кот. будет выделяться в нем
равна мощности, развиваемой двигателем
на валу.
X
1
– индуктивное сопротивление полей
рассеяния
rm – с определённым допущением величина сопротивления оценивающая потери в стали.
Хm - главное индуктивное сопротивление фазы обмотки статора.
Т – образная схема замещения неудобна для изучения режимов АМ, т.к. с изменением нагрузки изменяется скольжение, это приводит к изменению всех трёх токов.

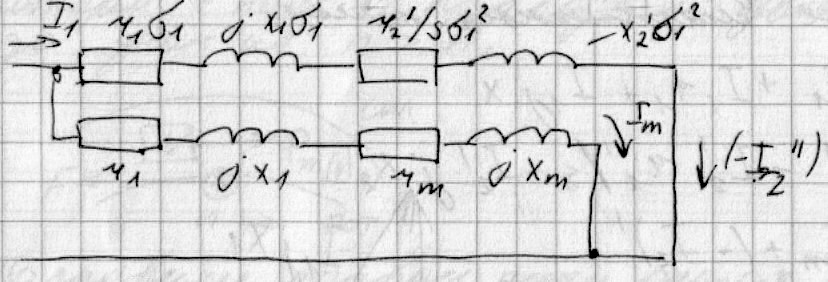

Г-образная
Как следует из
Т-образной схемы с изменением S
изменяются все три тока. Для облегчения
исследования режимов двигателя
используется Г-образная схема, у которой
намагничивающий контур вынесен на
зажимы питающей сети. Намагничивающий
контур – это контур, который получается

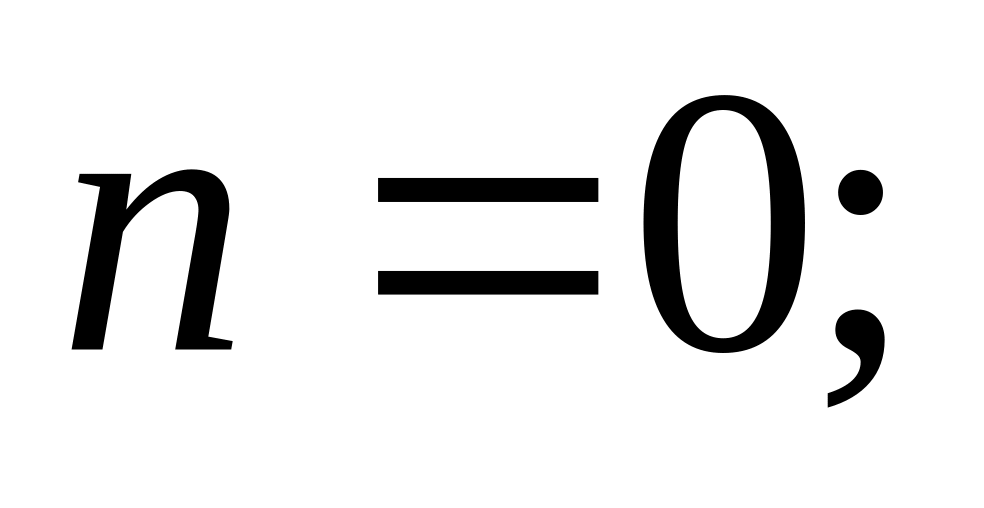

в Т – образной схеме при S
= 0 (идеал. ХХ).
–

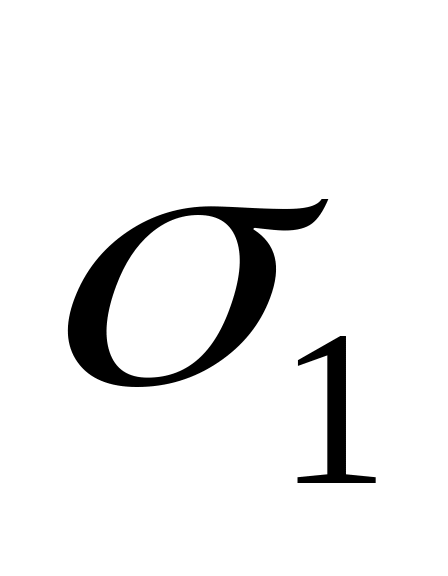

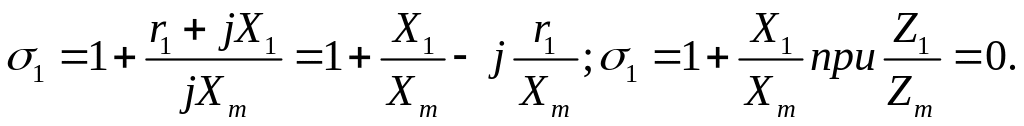

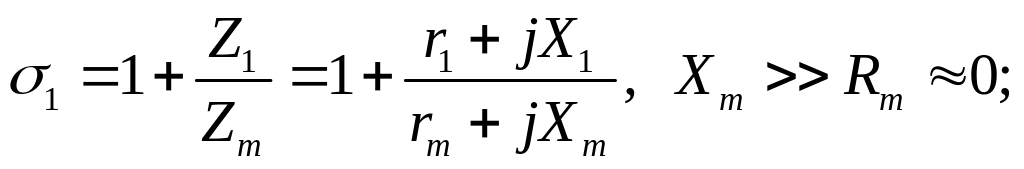

поправочный
коэффициент обеспечивающий равенство
потребляемых двигателем токов в случае
Т и Г – образных схем замещения.
Если параметры схемы замещения имеют поправочный коэффициент – комплексное число, то схема замещения называется точной, если действительное число, то уточнённой.
