18 Улучшение коммутации за счет компенсационной обмотки.
Потенциальные условия на коллекторе
ЭДС в коммутируемой секции е=BlV2WC.
V–скорость, WC – число витков.
при повышенной ЭДС в коммутируемой секции при нагрузке может вызвать пробой между соседними коллекторными пластинами
Кривая индукции в воздушном зазоре искажается полем РЯ, поэтому индукция не равна нулю на геометрической нейтрали (как при холостом ходе).
Ве – пробой воздуха между пластинами коллектора. Искра ионизирует пространство вокруг коллектора и способствует увеличению искрения под сбегающим краем щётки.

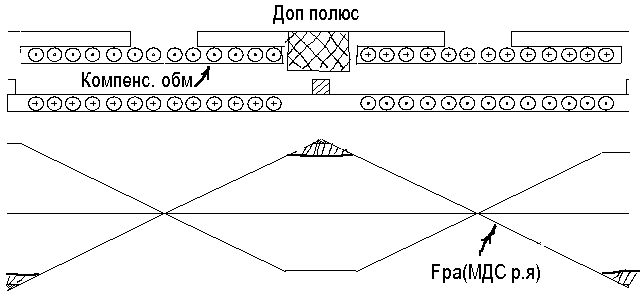

Укладывается в полюсные наконечники главных полюсов. Служит для компенсации поля поперечной реакции якоря, устраняет искажения поля в воздушном зазоре и сохраняет распределение напряжений на коллекторе таким же, что и при холостом ходе.
19 Коммутация сопротивлением (Σе=0)
,
,где
-линейная
скорость коллектора,
,
,
,
,
Из
условия постоянства удельного
сопротивления
,
-сопротивление
перехода набегающего края щетки и
коллекторной пластины
-
сопротивление перехода сбегающего края
щетки и коллекторной пластины
-
сопротивление перехода щетка коллектор
т.А
,
,
т.В
,
,
-ток
ком-мой секции
Из анализа полученного выражения можно сделать заключение, что ток ком-мой секции меняется по линейному закону и поэтому коммутация прямолинейная
20 Регулирование частоты вращения двигателей постоянного тока параллельного возбуждения за счет включения активного сопротивления в цепь якоря.
.Три
способа регулирования:
1. Уменьшение U; 2. Увеличение Ra; 3. Уменьшение Ф.
Регулирование частоты вращения ДПТ пар. В за счёт включения активного сопротивления в цепь якоря.
Условие: влиянием РЯ пренебрегаем, МСТ=const.
МСТ= Ма.
и
снова МСТ=
Ма.
Ток до и после регулирования остаётся
постоянным.
Недостаток: снижается КПД.
Регулирование n путём снижения тока возбуждения
Пусть Е=0,9U.
Ф=0,8 Фн –уменьшили величину магнитного потока.
–ток до регулировки.
–ток после
регулировки.
Ма, n, Е, Ia,
МСТ= Ма.n=const. Преимущество: КПД практически не изменяется. Недостаток: снижение тока возбуждения может привести к нарушению устойчивой работы электроагрегата, т.к. возрастает влияние РЯ и скоростная характеристика может оказаться возрастающей.
21 Способы торможения мпт.
1) Режим рекуперативного торможения, когда двигатель передается в генераторный режим
,
U=const,
Ib↑,Е↑,
,
2) Динамическое торможение
3) Торможение по методу противовключения
А) Путем изменения
полярности подводимого напряжения
Б) Включается дополнительное активное сопротивление
