1. Законы электротехники и электромеханики, лежащие в основе действия эм.
Законы электротехники.
1. Закон электромагнитной индукции
-
закон Фарадея(ЭДС в проводнике
пропорциональна индукции в месте
расположения проводника, длине и скорости
нормальной к ее направлению магнитосиловых
линий);
- закон Максвелла (ЭДС ,которая индуцируется
в контуре,
-
потокосцепление с контуром, ЭДС прямо
пропорциональна скорости изменения
потокосцепления).
2. Закон электромагнитных сил.
- сила, которая
действует на проводник в магнитном
поле будет пропорциональна индукции в месте расположения проводника, длине проводника, току в проводнике и синусу угла между направлением магнитосиловых линий и направлением проводника.
3. Закон полного тока.
,
интеграл по замкнутому контуру от
произведения составляющей напряженности
магнитного поля по направлению
на
равно полному току, охватываемому
контуром интегрирования.
Законы электромеханики.
1. Электромеханическое преобразование энергии не может проходить с КПД 100%.
2. ЭМ обратимы, т.е. ЭМ может работать как генератором, так и двигателем.
3. Электромеханическое преобразование энергии происходит посредством полей, неподвижных одно относительно другого.
2 Влияние высших гармоник на работу ад.
Высшие гармоники магн. поля могут возникать в асинх. машине, как в результате несинус. кривой намагн. силы, так и в следствии зубчатости возд. зазора.
Рассмотрим высшую гармонику магн. поля передвиг. в направл. вращенияротора созданную током статора.
Это поле наводит в замкнутой обм. ротора ток соотв. частоты, который в свою очередь создает магн. поле передвиг. по поверхности ротора и вращ. в возд. зазоре синхронно с рассмотр. полем статора. Поле статора и ротора создают результ. вращ. поле. Это поле взаимод. с током ротора создает вращ. момент – синхронный. Если ротор вращ. медленней соотв. гармоники поля, но в том же направлении будет иметь место двиг. режим и вращ.момент будет направлен в сторону движения ротора. Если ротор вращ. быстрее поля возникает генер. режим и момент будет тормозным.
Если ротор будет
вращ. со скоростью
,
то момент эл. магн. создаваемый 7 гармоникой
будет =0 (поле и ротор вращ. с одинак.
скоростью).
Если ротор вращ. с меньшей скоростью, то момент созд. 7 гарм. будет двигательным.
Если ротор будет вращ. со скоростью большей чем , то это будет генер. режим и момент созд. 7 гармоникой будет тормозным.

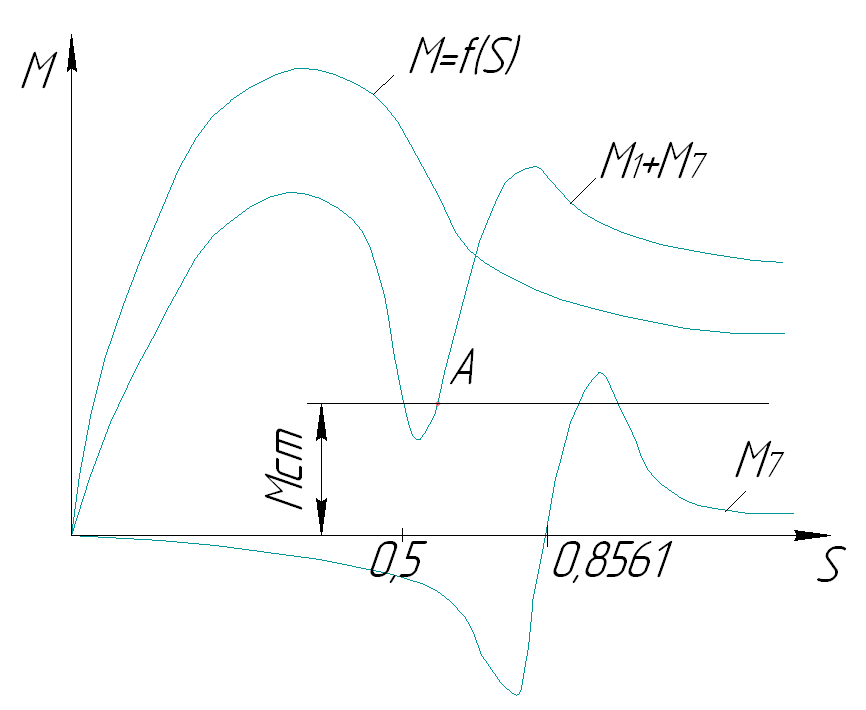

Результ. момент
равен
Двигатель может застрять в т.А за счет 7 гармоники.
Высшие гармоники они обуславливают шум машины. Стальные листы попадая в переменное магнитное поле звуковой частоты начинают колебаться, колебания вызывают шум который часто усиливается из-за резонанса.
3. Регулирование частоты вращения ад.
1). Регулирование частотой питающей сети
для того, чтобы
двигатель при разных частотах работал
с одинаковым cosf,
перегрузочной способностью и КПД,
необходимо с изменением частоты менять
также подводимое напряжение и тормозной
момент.
2). Путём изменения активного сопротивления цепи ротора.
Т
очка
а – состояние до регулирования.
Rд1, I2МЭМ¯; МСТ>МЭМ; n¯, S®I2®МЭМ. МЭМ=МСТ.
Если взять другой статический момент, то диапазон регулирования изменится.
Н
едостаток
способа: диапазон регулирования зависит
от статического момента сопр-я,
регулирование связано с понижением
КПД.
3). За счёт изменения подводимого напряжения.
недостаток способа: узкий диапазон регулирования.
U1>U2>U3
3
).
Изменение числа пар полюсов.
Нужно изменить направление тока в полезных обмотках (принцин работы 2х скор-х двиг-лей)
Переключение производится следующим способом: Y – двойная Y(момент остаётся пост.) или D – двойная Y.
в этом случае (мощность остаётся пост.).
4). Импульсное регулирование. Напряжение на обмотку подается импульсами разной длительности. Т.е. АД постоянно находится в переходном режиме ускорения или замедления. Применяется только для двигателей малой мощности
5). Путём введения в обмотку ротора добавочной ЭДС.
«- » уменьшение КПД и диапазон регулирования зависит от величины тормозного момента.
