4.3.3. Топливные форсунки
Устойчивость горения, экономичность и надежность ГТД во многом определяется совершенством процесса горения топлива, а следовательно, процессом смесеобразования и распыла топлива.
Подача топлива в жаровую трубу может осуществляться в паровой или жидкой фазе испарительными или распыливающими форсунками.
В основном используются распыливающие форсунки. Существуют два типа распиливающих форсунок струйные и центробежные. Центробежные форсунки имеют меньшую длину факела распыла, меньшую мелкость распыла, что и предопределило их широкое использование в качестве пусковых и рабочих.
В центробежной форсунке (рис. 4.18) топливо из канала завихрителя 3 поступает в камеру завихрения 2, где за счет тангенциального входа приобретает закрутку. На выходе из сопла 1 поток движется по сложной траектории с осевой составляющей скорости Va' и окружной Vt образуя кольцевой конус факела распыла с углом а. В сопле 1 также образуется кольцевое, живое сечение 4.

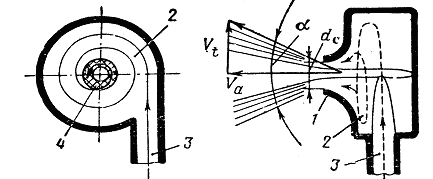

Рис.4.18 Схема работы нерегулируемой одноканалыюй форсунки: 1 – сопло; 2- камера; 3 - канал подвода; 4 - живое сечение
Количества топлива mф, которое проходит через форсунку, определяется коэффициентом расхода μ, площадью сопла форсунки Fф, плотностью топлива и перепадом давления ΔРф на входе в форсунку и камере сгорания:
Для одноканальной нерегулируемой форсунки при работе на малом газе μ = 0,3...0,5; на максимальном режиме μ = 0,15...0,3.
Минимальный перепад давления ΔРф, обеспечивающий хороший распыл, составляет (0,4...0,6) МПа, а максимальный — не должен превышать (8...9) МПа. Диаметры сопел dc в зависимости от значения максимального расхода выполняют 0,25...0,3 мм. Закрутка потока перед соплом может быть обеспечена также и тангенциальными пазами (шнеками).
Конструкция нерегулируемой одноканальной форсунки с тангенциальными пазами в распылителе 6 приведена на рис. 4.19.
Расход топлива у ГТД на максимальном режиме в 8... 10 раз превышает расход на малом газе. Такое увеличение расхода при неизменной площади сопла потребовало бы увеличить перепад давления на форсунках до (30...60) МПа, что нежелательно.
Изменение расхода топлива в таком диапазоне возможно при использовании регулируемых двухканальных центробежных форсунок В таких форсунках изменение расхода обеспечивается не только за счет ΔРф, но и за счет изменения μ и dc. В соответствии с этим различают форсунки с регулированием площади сопел (двухсопловые форсунки) и с регулируемым коэффициентом расхода (двухступенчатые форсунки).

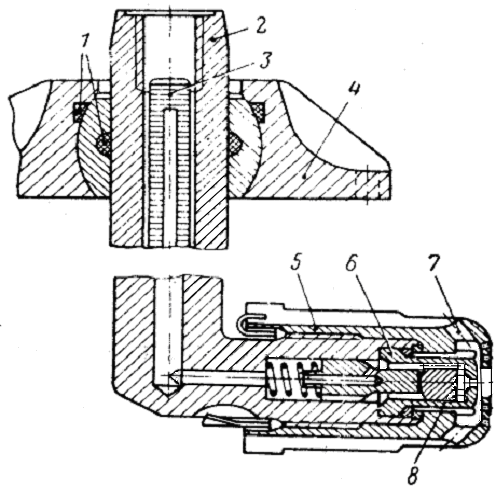

Рис. 4.19 Нерегулируемая одноканальная форсунка:1 — уплотнительные кольца; 2 — корпус; 3 — топливный фильтр; 4 — фланец крепления форсунки; 5 — кожух; 6 — распылитель с соплом; 7 — отверстие для воздуха; 8 — камера завихрения
Двухсопловая форсунка (рис.4.20) состоит из двух концентрично расположенных нерегулируемых форсунок. Внутренняя форсунка запитывается от топливного насоса по контуру низкого давления. По каналу 2 через тангенциальные пазы 14 в распылителе первого контура 9 топливо поступает во внутреннее сопло и камеру сгорания. Расход топлива mф1 по мере роста ΔРф увеличивается как у нерегулируемой форсунки. В канал 3 второго контура топливо поступает через автоматический распределитель топлива (APT) только при достижении определенного давления. Топливо через тангенциальные пазы 14 распылителя второго контура, поступает в сопло второго контура. В работающих форсунках площадь сопла второго контура в 2,2...5,5 раз больше, чем площадь сопла первого контура. Коэффициенты расходов сопла малого контура 0,075 ..0,125, а второго — 0,1 ...0,75. Диапазон расходов расширяется в 15...20 раз. Второй контур включается при (1...2) МПа.
Недостатком двухсопловых форсунок является большая разница (10...20) % в расходе топлива между форсунками, расположенными в верхней и нижней частях коллектора в момент включения второго контура.

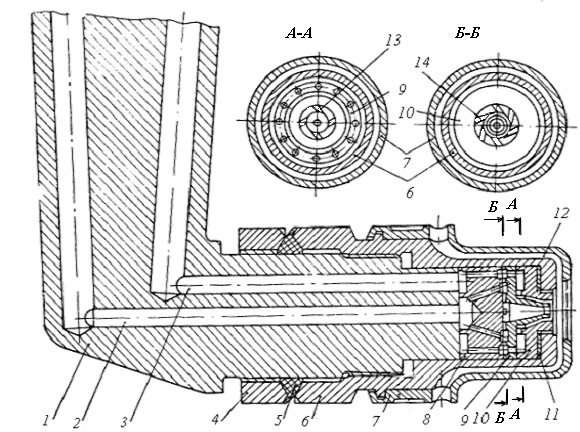

Рис.4.20. Двухсопловая форсунка: 1 — корпус форсунки; 2 — канал первого контура; 3 — канал второго контура; 4 — гайка; 5 — уплотнительное кольцо; 6 — стакан; 7 — кожух; 8 — переходник; 9 — распылитель первого контура; 10 — распылитель второго контура; 11 — уплотнительная шайба; 12 — кольцевая щель для прохода воздуха; 13.14 — тангенциальные пазы
Двухступенчатая однокамерная форсунка (рис.4.21) имеет два канала подвода топлива. Первоначально топливо по каналу 2 поступает в кольцевую полость переходника 13 и по сверлениям в проточку завихрителя 12 с тангенциальными пазами и далее в сопло. При включении второго контура топливо проходит в проточку 5 и шлицевые пазы 6, выполненные на наружной поверхности переходника 13 и завихрителя 12 первого контура. Далее топливо попадает в проточку распылителя 8, откуда по тангенциальным пазам второго контура выходит в камеру завихрения и закручивается в ту же сторону, что и топливо первого контура, смешиваясь с ним и выходя через сопло в камеру сгорания. При увеличении количества топлива, поступающего в камеру завихрения, закрутка топлива уменьшается, что приводит к увеличению коэффициента расхода. Недостатком однокамерных двухступенчатых форсунок является большая разница в расходе отдельных форсунок в момент включения второго контура, которая может достигать 40...50 % сверх расчетного.

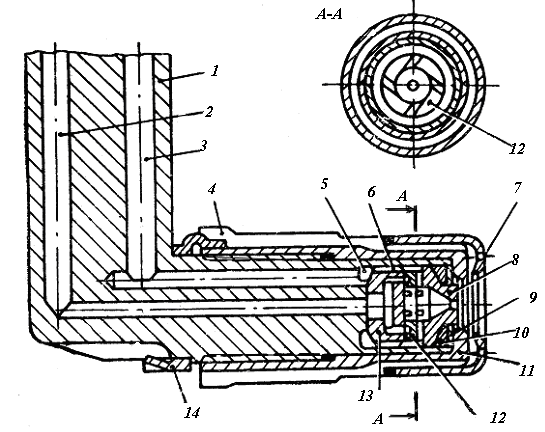

Рис.4.21 Двухступенчатая однокамерная форсунка: 1 — корпус форсунки; 2 — канал первого контура; 3 — канал второго контура; 4 —лицевые пазы кожуха; 5, 6 — проточка и шлицевые пазы второго контура; 7 — отверстия для выхода охлаждающего воздуха; 8 — распылитель; 9 — уплотнительная шайба; 10 — уплотнительное кольцо; 11 — кожух; 12 — завихритель первого контура; 13 — переходник; 14 — замок
От этого недостатка свободны двухступенчатые двухкамерные форсунки (рис.4.22). В этих форсунках камера завихрения разделена на две — первого и второго контура. При этом давление в камере завихрения второго контура в момент ею включения равно давлению в камере сгорания и не зависит от давления в камере завихрения первого контура. При давлении примерно до 2...2,5 МПа топливо поступает по первому контуру через фильтр 1, канал 7, кольцевой канал вокруг тонкой трубки 4 и через тангенциальные отверстия во втулке 3 поступает в камеру завихрения первого контура, затем через сопло в камеру сгорания. При увеличении давления вступает в работу второй контур. Топливо через фильтр 1, канал 5, трубку 4 и радиальные отверстия во втулке 2 поступает в камеру завихрения второго контура, выходя через сопло 2 в камеру завихрения первого контура и далее через сопло 3 в камеру сгорания.
В современных конструкциях камер сгорания все больше устанавливаются топливные форсунки с низконапорной системой топливоподачи и аэродинамическим (воздушным) распылом топлива.

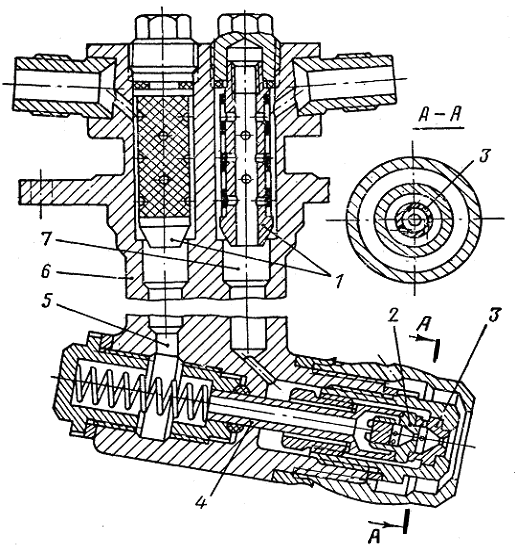

Рис. 4.22 Двухступенчатая двухкамерная форсунка: 1 — фильтры; 2 — сопло второго контура; 3 — сопло первого контора; 4 — разделительная трубка; 5 — канал второго контура; 6 — корпус форсунки; 7 — канал первою контура
Преимуществом низконапорных форсунок с аэродинамическим распылом топлива является повышение количества распыла и смешения топлива с воздухом во фронтовом устройстве, что улучшает эмиссионные характеристики и снижает лучистый поток тепла от зоны горения.

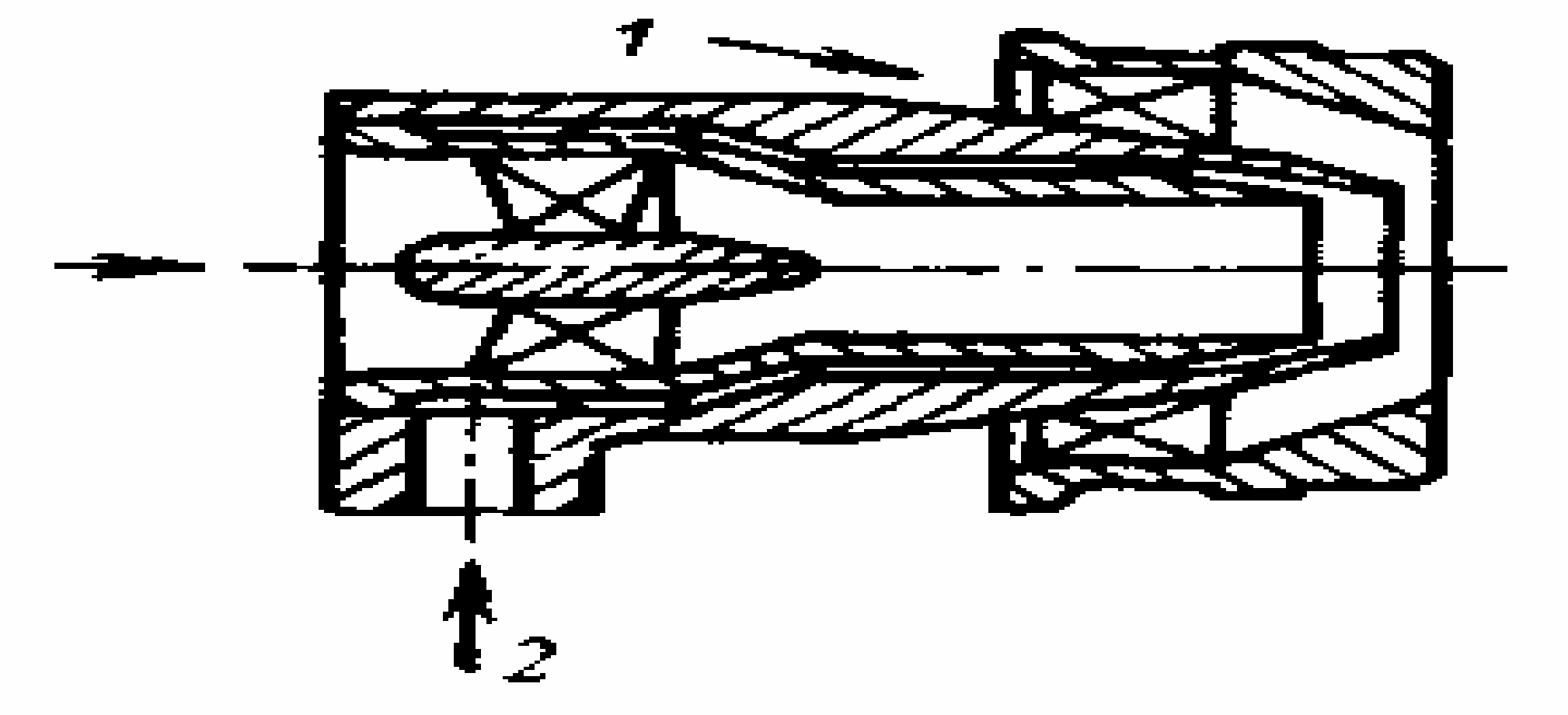

Рис.4.23. Форсунка с аэродинамическим распылом топлива: 1 — воздушный поток через наружный и внутренний завихрители; 2 — подача топлива
Низконапорные системы топливоподачи снижают массу агрегатов, повышают ресурс и надежность топливных насосов.
В качестве топливных форсунок во фронтальных устройствах с аэродинамическим распылом используются
центробежные или струйные одноконтурные форсунки. Диапазон регулирования в таких форсунках можно получить за счет их последовательного включения в работу.
Форсунка с аэродинамическим распылом топлива (рис.4.23) состоит из наружной кольцевой завихрительной камеры воздуха 1, внутренней завихрительной камеры воздуха 2 и кольцевого канала подачи топлива 3, расположенного между наружным и внутренним воздушными завихрителями. Направление вращения воздушного потока в завихрителе наружного и внутреннего контуров противоположное. Топливная пелена распыливается скоростным потоком воздуха на границе раздела противоположно вращающихся воздушных потоков.
Другой способ подготовки топлива для горения является нагрев жидкого топлива и его испарения в специальном устройстве (см. рис.4.11). В испарительном устройстве отношение расхода воздуха к расходу топлива около 3-х при скорости воздуха 40 м/с. Процесс горения формируется вокруг испарительных трубок и за ними.
