Установка и использование ипд в сис-ме аскуэ.

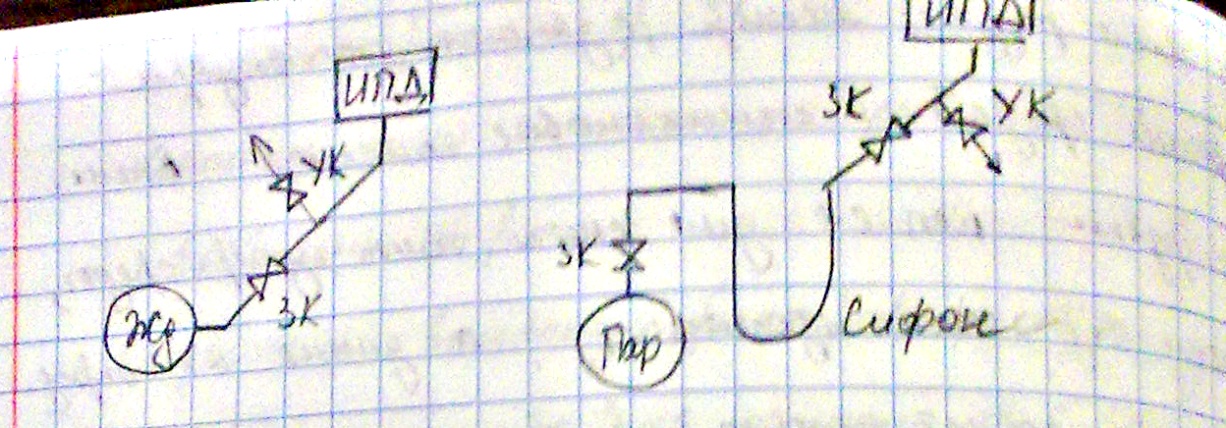

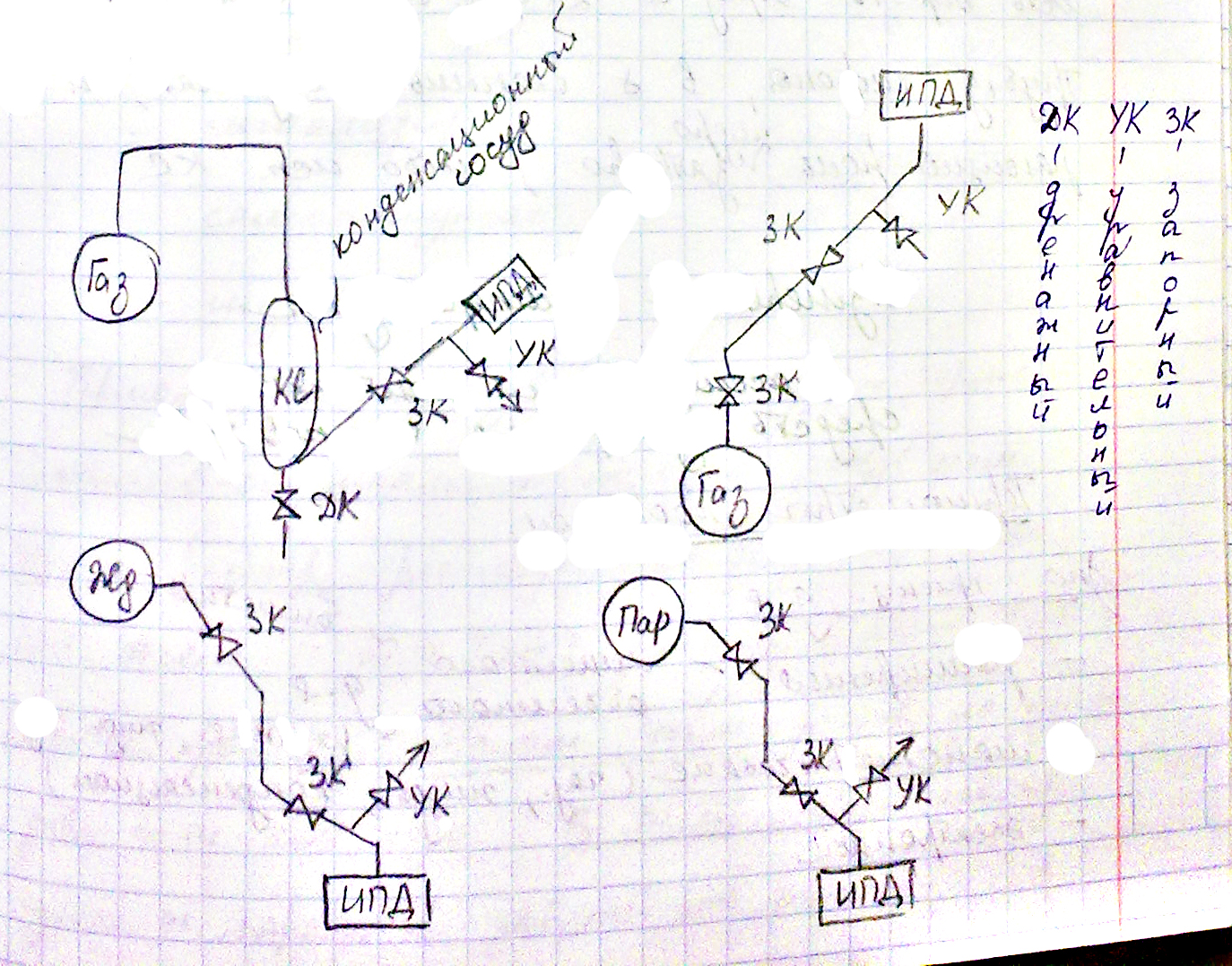

Конкретный ИПД для измер-я Р в напорном т/п должен устанавливаться при работе таким образом, чтобы исключить или свести к мин влияние дестабил-х и опасных факторов, кот влияют на процесс измер и эксплуат прибора.. Опасные факторы – высокая Т среды, внеш-ие электромаг помехи, вибрация т/п, хим агрессив среда, взрывоопасность. ИПД закрепляют либо непосредственно на т/п, либо дистанц на настенной панели с подведением измер давления к месту установки прибора посредством соед-х трубок, либо с помощью разделит мембраны и уравновеш-х сосудов. Подключение ИПД осущ ч/з вентильный блок с целью контроля и поверки. При измерении Р хим агрес среды необходимо исп ИПД с соотв защитными хар-ми, либо применять выносные мембранные разделители – это позволяет использовать прибор в более жестких условиях. Внешн соед трубки исп-ся для снижения Т измер среды, выполн без тепл изоляции,длина их опред с учетом допустимых Т-р в точке установки ИПД.Трубки иногда заполняют инертной средой .

Термометры (т) измерения t-ры

Класс-я контактных средств измер-я:

Термометры:

1) по принц действия:-расширения[линейные(Me) и объемные(ртутные, газовые )];- манометрические (газовые, жидкостные, конд.);- электронные.

2) По назначению: промыш-е, бытовые, техн., лаборат-е, образцовые, спец-е,

3)По отображению: прямопоказ-е, регистр-е, сигнализ-е, индикаторные,самопиш.

Измер. t-ры термометром основано на фиксации измер. некот. физ. св-в его термометр. вещ-ва, кот. однозначно зависит от t-ры.

Термометры сост. из чувствит. эл-та, содерж. термометрическое в-во, шкалы и корпуса. Чувчтвит. эл-т термометров расширения реагирует на линейное (для тв. вещ-в) или объемное (для жид. и газов) расширение тел тепловых процессов.

Манометр. Т. реаг-т на измен-е давл-я газа, пара или жид-ти.

Электрич. Т реаг-т на измен-е эл. параметров, Ме и полупров-ых эл-в тв. тел. в зависимости от t-ры.

Преобр-ли t-р в отличии от большинства Т-в имеют выходной сигнал для дистанционной передачи.

4)По способу обработки сигнала: первичные и вторичные.

Первичные:

-По принципу действ: сопротивления, пьезоэл, электронные и термоэлект-е.

-По вых-му сигналу: аналог., дискретные.

В пьезометр-х преобр-х исп. принцип зависимости резонансной частоты пьезокристаллов от t-ры.

Теромпреобр-ли сопротив-я в зависимости от материала чувств. эл-та дел-ся на 2 группы:Ме и полупроводник-е. В электронных исп-т св-во температурной чувствительности полупроводниковых pn- переходов и строится на основе кремниевых эл-ов.

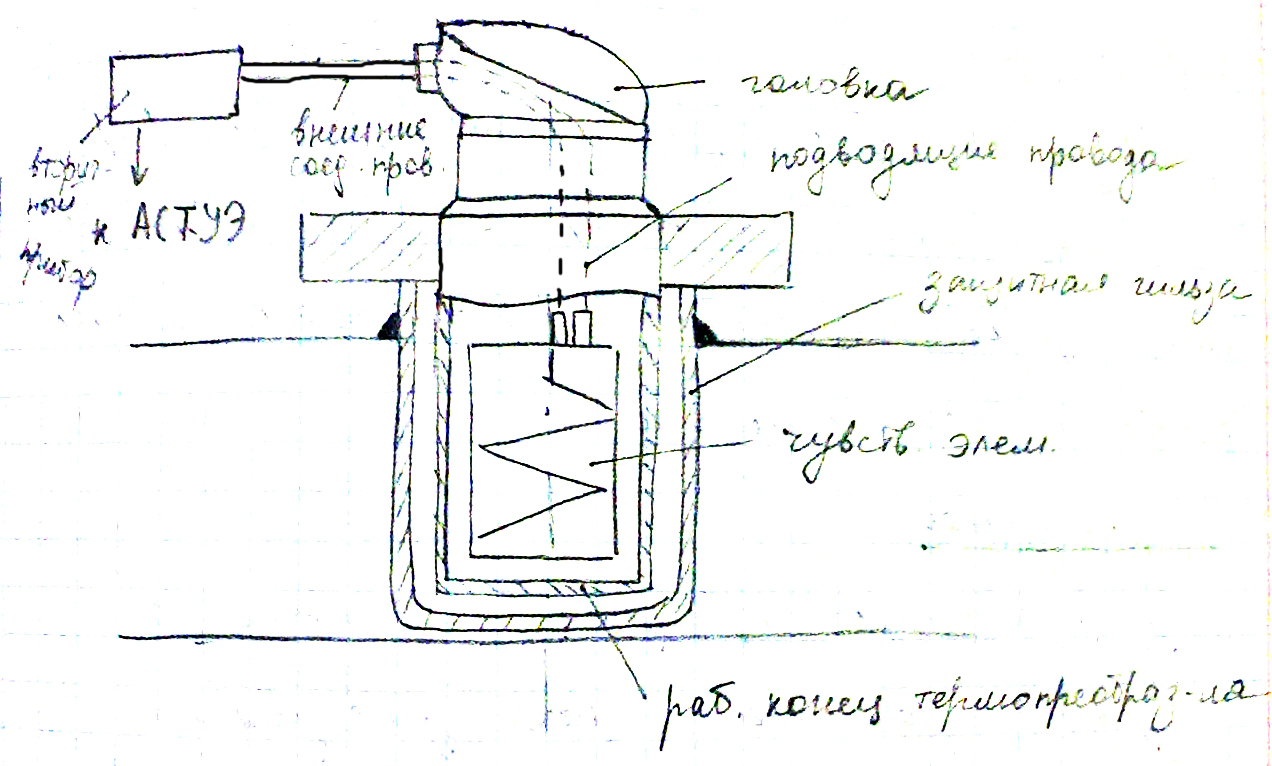

Принцип действ. преобр. сопр. с Ме проводником в кач-ве чувств. эл-та основан на функц. зависим-ти электросопр. проводника от t-ры. У болшинства чистых Ме с ↑ t-ры возр-т их электросопротивление. Точность измер-я t-ры среды с помощью ТПС зависит не только от его хар., но и от способа установки его в среду. Уст. должна обеспечить max т/отдачу от среды к преобразователю и min т/отдачу в окр. среду. Уст термопреобр. может быть с защит. гильзой(сварным либо резьбовым соединением), либо без неё. Она предох-т от поломки, и обеспеч-т удобство монтажа а также возможность эксплуат в агрес среде.. Внурт часть гильзы заполняют т/проводящем веществом.

Достоинства: Измерение производится не в точке а на участке чувств эл-та, поэтому для увел теплоотдачи среды ТПС погруж-т в т/п до положения, при кот. ось трубы близка к чувств эл-ту. Для т/п d≥80мм – ТПС уст-т в горизонт трубу вертик-но, если т/п<80мм – под углом 45 в направлении потока. На прямых верт. уч-ках т/п ТПС уст. наклонно навстречу потоку и не рекомен-ся уст. его на т/п с низход-м потоком.
