Вопрос 42: Элементы ттл – логики («и - не» с многоэммитерными транзисторами).
На входе таких схем включают многоэммитерные транзисторы, которые выполняют роль диодного ЛЭ и усилителя.
Многоэммитерные транзисторы в зависимости от уровней напряжений могут быть включены нормально или инверсно. Если на эмиттеры подается напряжение, близкое к 0, то соответствующие эмиттерные переходы будут открыты, что характеризует нормальную работу.
Через открытые эммитерные переходы протекает Iб1 = E / R1. К коллектору VT1 подсоединена база VT2, ток которой при запертой VT2 равен Iк = Iкб0. Этот ток очень мал. Выполняется условие:
Iб1*h21э >> Iкб2
Тогда VT1 находится в состоянии глубокого насыщения, и падение напряжения «база – коллектор» = 0. Это напряжение не может открыть VT2, поэтому Iэ2 = 0, следовательно, транзистор VT4 Uбэ4 = 0, т.е. он заперт. На базе третьего транзистора:
Uб2 = Uк2 = Е – (Iкб3 + Iб3)*R2 ≈ Е
VT3 открыт, а VT4 заперт, следовательно, Uвых близок к потенциалу 1 (большое E). Если на дин из эммитеров подан 0, то Uкэ1 ещё остается малым и не может открыть VT2.
x1 = 0 x1 = 0 x1 = 1
x2 = 1 x2 = 0 x2 = 1 это схема «и – не»
x3 = 1 x3 = 0 x3 = 1F = 1 F = 1 F = 0
VT1 из области насыщения входит в активную область, коллекторный переход смещается в прямом направлении. В цепи R1 коллекторный переход, эммитерный переход VT2 потечет ток, открывавший VT2, уменьшающий потенциал Uк2. Транзистор VT4 будет заперт до тех пор, пока падение напряжения на R3 не достигнет значения, при котором эммитерный переход открывается. VТ3 будет заперт.
Другие разновидности ТТЛ определяются различным проектированием с целью повысить помехоустойчивость, различную нагрузочную способность, снижение потребительской мощности. Высокое быстродействие, малые входные и большие выходные токи, для увеличения быстродействия – транзисторы и диоды с барьером Шоттки. Промышленность выпускает элементы, выполняющие все три функции «и – не – или». В состав серии ИМС входят функциональные узлы, выполняемые в отдельных корпусах, предназначенные для расширения функциональных возможностей микросхем и буферные усилители (увеличивают коэффициент разветвления по выходу). Серия: К155, К134, К520 и т.д.
Напряжение питания – +5 В
Уровни 0 – +0.4 В
Уровни 1 – +2.4 В
Коэффициент разветвления – 10
Объединение – 8
Потребляют 2÷20 мВт на каждой микросхеме
Частота – от 3 до 10÷15 МГц
Для повышения помехоустойчивости используют все выводы, либо свободный вывод через 1 кОм на землю. Для уменьшения помех к точке подключения ЛЭ (группы) подключают развязывающий конденсатор из расчета 0.1 мкФ на 1 ИМС.
Вопрос 43: ос Элементы логики с эммитерной связью (эл эс). Характеристики.
ЛЭ с эммитерной связью (элементы на переключателях тока)
Характеристика:
высокое быстродействие
высокие входные и низкие выходные сопротивления
Потребляемая ими мощность не зависит от состояния элементов.

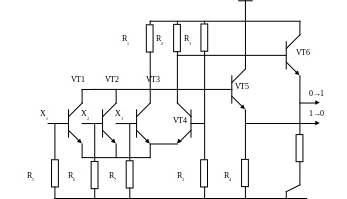

ЭСЛ
Если х1
= х2
= х3 =
0, то VT1,
VT2,
VT3
заперт, ток протекает только через VT4,
на R2
создают напряжение, близкое к
потенциалу базы. Если на один из входов
подать 1, то Uвх
> IэRэ.
База более положительна, n
– p
– n
откротся, VT4
закроется, ток потечет через VT1;
первый выход 1 станет 1, а 1 → 0. Будет
.
Такие схемы в сериях К100÷К500.
Напряжение питания Е = – 5.2 В
Уровни логического 0 – U0 = – 0.98 В
Уровни логической 1 – U0 = – 1.63 В
Входные токи «1» 100÷500 мкА
Входные токи «0» 0.5 мкА
Коэффициент разветвления > 15
Потребляют 35÷130 мВт на каждой микросхеме
Время задержки < 3 нс
Чтобы использовать ЭСЛ с ТТЛ, выпускают схемы преобразователей уровня.
