Вопрос 31: Схема амплитудного модулятора.
Вопрос 32: Генераторы sin-х колебаний (назначение, состав, режимы самовозбуждения, генераторы типа lc).
Электронные цепи, в которых изменения напряжения или тока возникают без приложения к ним внешних периодических сигналов, называют автономными автоколебательными цепями, а выполненные на их основе называют автогенераторами, или генераторами sin-х сигналов.
В пассивных цепях колебания затухают, поэтому для возникновения и поддержания незатухающих колебаний необходимо включение в цепь активных элементов. Т.е. в любом автогенераторе три схемы: колебательная система, активный прибор (транзистор и др.), источник питания постоянного тока. Для возникновения автоколебания необходимо ПОС и петлевое усиление, большее или равное 1 (kγ ≥ 1). Признак отсутствия устойчивого состояния – присутствие реактивных элементов. Установившиеся колебания уже будут при kγ = 1, где γ – глубина ОС, k – коэффициент усиления, не охваченного ОС. kγ – комплексная величина, потому это выражение разделяется: | kγ | = 1 – условие баланса амплитуд; arctg kγ = n 2π, где n = 0, 1, 2, …. В реальных цепях kγ > 1, поэтому амплитуда колебаний возрастает. При определенной амплитуде усилительный каскад выйдет на нелинейный участок, условие соблюдается. Существует два режима самовозбуждения – мягкий и жесткий.
В точке……………… нужно приложить сигнал, больший Uуправления. Если условие самовозбуждения выполняется только на одной частоте, автогенератор генерирует автоколебания только с этой частотой. Если генерирует диапазон частот, то автоколебания сложной формы. Три типа автогенераторов: LC – генераторы, RC – генераторы и генераторы с кварцевой стабилизацией.
Генераторы типа LC:
Достоинства:
высокая стабильность
устойчиво работают при нестабильных параметрах транзисторов
выходной сигнал имеет малый коэффициент гармоники
хорошие фильтровые свойства – добротность
Недостатки:
необходимость высокостабильных температурно-независимых индуктивностей
дороговизна
громоздкость
При включении питания конденсатор LC – контура, включенный в комплексную цепь транзистора, заряжается. В контуре возникают затухающие автоколебания, причем часть тока или напряжения этого тока подается на базу транзистора, образует ПОС, что пополняет энергия колебания. Следовательно, незатухающие колебания.
Начальное смещение точки задается делителем R1 / R2. Его выбирают так, чтобы после включения Епит рабочая точка находилась в активной области вблизи границы отсечки (режим А).
Тогда малейшее возмущение вызовет малые колебания LC – контура. Часть этих колебаний поступает на базу, и амплитуда растет. По мере нарастания рабочая точка приближается к границе насыщения. При положительной полуволне транзистор начинает запираться. Изменяются потенциалы эмиттера и базы. Сб и Сэ заряжается, пока транзистор открыт. Главную роль играет Сб и быстрее заряжается (как бы уменьшается коэффициент усиления). Когда энергия, рассеянная в LC, станет равной подводимой от транзистора, амплитуда колебаний пример установившиеся значения.

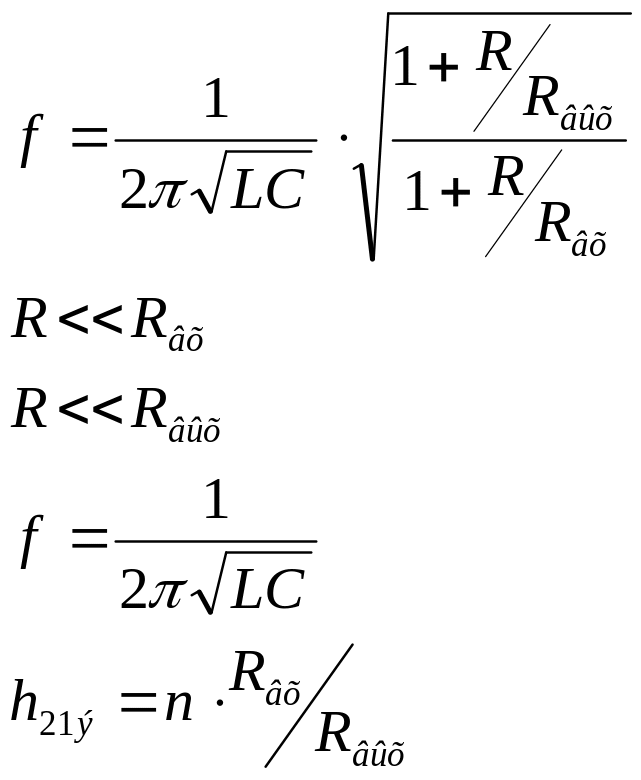

Частота:
Кроме трансформаторной ОС, в генераторе используют емкостную ОС с помощью различных схем.
