8) Механизм газораспределения двигателя зил-131

У этого двигателя верхнеклапанный механизм газораспределения с расположением распределительного вала в блоке цилиндров. Вращение на вал передается от коленчатого вала одной парой косозубых шестерен. При сборке шестерни устанавливаются на валы так, чтобы метки были на одной прямой, соединяющие центры этих шестерен. Распределительные шестерни закрыты чугунной крышкой, прикрепленной к передней части блока.

Распределительный вал пятиопорный, установлен на втулках с анти­фрикционным сплавом. В передней части вал имеет эксцентрик для привода топливного насоса, а в задней части - шестерню привода масляного насоса и распределителя зажигания. В отверстии переднего торца вала устанавливается привод центробежного датчика регулятора частоты вращения коленчатого вала.

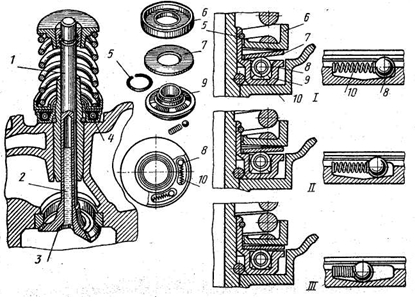

Рис. 17. Механизм вращения выпускного клапана двигателя автомобиля ЗИЛ-131: 1-полый стержень 2-металлический натрий; 3-заглушка; 4-механизм вращения; 5-замочное кольцо; 6-упорная шайба; 7-дисковая пружина; 8-шарики; 9-корпус механизма вращения; 10-возвратные пружины

Толкатели цилиндрические со сферической опорной поверхностью. Клапаны перемещаются в чугунных направляющих втулках. Выпускные клапаны имеют внутреннюю полость, заполненную металлическим натрием 2 (рис. 17). Во время работы двигателя натрий плавится и, перемещаясь внутри полости при движении клапана, интенсивно переносит теплоту от  головки к стержню, откуда она передается втулке клапана. Углы рабочих фасок клапанов различные: у впускного клапана 30°, у выпускного- 45°. Для повышения срока службы выпускные клапаны имеют механизм принуди­тельного проворачивания.

Механизм состоит из неподвижного корпуса 9, пяти шариков 8 с возвратными пружинами 10, дисковой пружины 7 и упорной шайбы 6, При закрытом клапане усилие клапанной пружины через упорную шайбу 6 пе­редается на наружную кромку дисковой пружины 7, опирающейся внутренней кромкой в заплечики корпуса 9. При открытии клапана усилие клапанной пружины увеличивается, дисковая пружина 7, опираясь на шарики, распрямляется, шарики перекатываются по наклонным поверхностям углублений в корпусе и за счет сил трения поворачивают дисковую пружину 7, упорную шайбу 6,а с ними клапанную пружину и сам клапан. При закрытии клапана усилие клапанной пружины уменьшается, и шарики под действием пружин 10 возвращаются в исходное положение.

9) Механизм газораспределения двигателя КамАз-740

Механизм газораспределения этого двигателя состоит из распределительного вала с шестерней , толкателей с направляющими , штанг , коромысел с регулировочными винтами и контргайками , впускных и выпускных клапанов с пружинами и деталями их крепления, привода распределительного вала.

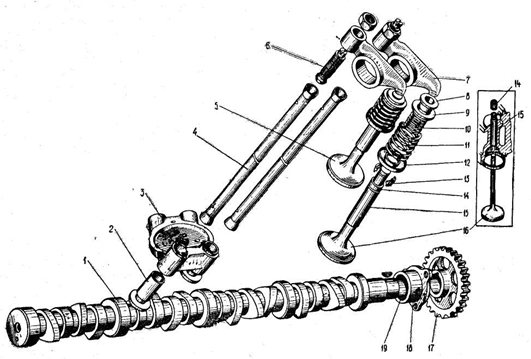

Рис.14. Механизм газораспределительный

1 - вал распределительный; 2 - толкатель; 3 - направляющая толкателя; 4 - штанга толкателя; 5 - клапан выпускной; 6 - винт регулировочный; 7 - коромысло; 8- втулка; 9-тарелка пружины; 10 и 11- внутренняя и наружная пружи­ны; 12 - шайба; 13-сухарь; 14-уплотнительная манжета впускного клапана; 15 - направляющая втулка клапана; 16-клапан впускной; 17-шестерня распределительного вала; 18-корпус подшипника; 19-втулка    подшипника.

Распределительный вал изготовлен из стали. Он имеет пять опорных шеек и шестнадцать кулачков, преобразующих вращательное движение вала в поступательное движение толкателей, штанги клапанов. Распределительный вал установлен в развале блока цилиндров на пяти подшипниках скольжения, представляющих собой стальные втулки, залитые антифрикционным сплавом.

Толкатели передают усилие от кулачков распределительного вала к штангам. При работе двигателя толкатели постоянно вращаются вокруг своих осей, что обеспечивает их равномерный износ. Вращение толкателей достигается за счет сферической поверхности их тарелок и скошенных поверхностей кулачков распределительного вала.

Штанги передают усилие от толкателей на коромысла, они изготовлены из стали, пустотелые, со вставными наконечниками. Нижний наконечник имеет выпуклую сферическую поверхность, верхний наконечник выполнен в виде сферической чашки. Для прохода смазки через штанги в наконечниках имеются отверстия.

Коромысла передают усилия от штанг клапанам, изготовлены из стали. Каждое коромысло представляет собой двухплечий рычаг, в отверс­тие которого запрессована бронзовая втулка.

Клапаны предназначены для открытия и закрытия впускных и выпускных клапанов. Каждый цилиндр имеет один впускной и один выпускной клапаны.

Клапанные пружины обеспечивают плотное закрытие клапанов, изготовлены из специальной пружинной стали. На каждый клапан устанавливается две цилиндрические пружины с противоположной навивкой.

Фазами газораспределения называются продолжительность открытия впускных и выпускных клапанов, выраженных в углах поворота коленчатого вала относительно мертвых точек. Для лучшего наполнения  цилиндров воздухом (иди горючей смесью) впускные клапаны открываются до подхода поршня к ВМТ в такте впуска, т.е. с опережением, а закрываются с запозданием после прохождения поршнем НМТ в такте сжатия. Для лучшей очистки цилиндров от отработавших газов выпускные также открываются до подхода поршня к НМТ в такте расширения, а закрываются после прохождения поршня ВМТ в такте впуска.
