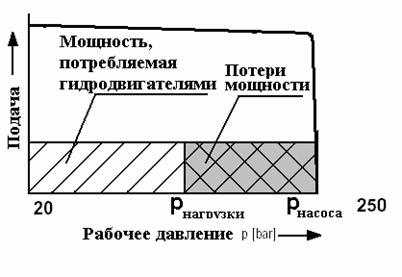

60)Основные параметры привода. Располагаемая и потребная характеристики гидропривода

Основные параметры: диаметр цилиндра D, мм номинальный расход Q*, л/мин, максимальное (теоретическое) толкающее усилие, кН, ход поршня, мм, утечки ΔQ_Ц при заданном давлении.

Жидкость по трубопроводу движется благодаря тому, что ее энергия в начале трубопровода больше, чем в конце. Этот перепад уровней энергии может создаваться несколькими способами: работой насоса, разностью уровней жидкости, давлением газа. Рассмотрим простой трубопровод постоянного сечения

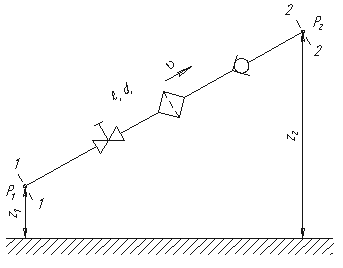

Рис. 6.1. Схема простого трубопровода

Запишем уравнение Бернулли для сечений 1-1 и 2-2. Поскольку скорость в обоих сечениях одинакова и α₁ = α₂, то скоростной напор можно не учитывать. При этом получим

Пьезометрическую высоту, стоящую в левой части уравнения, назовем потребным напором Н_потр. Если же эта пьезометрическая высота задана, то ее называют располагаемым напором Н_расп. Такой напор складывается из геометрической высоты H_потр, на которую поднимается жидкость, пьезометрической высоты в конце трубопровода и суммы всех потерь напора в трубопроводе. Назовем сумму первых двух слагаемых статическим напором, который представим как некоторую эквивалентную геометрическую высоту

а последнее слагаемое Σh - как степенную функцию расхода

Σ^{h = KQm}

H_потр = H_ст + KQ^m

где K - величина, называемая сопротивлением трубопровода;Q - расход жидкости;m - показатель степени, который имеет разные значения в зависимости от режима течения. Для ламинарного течения при замене местных сопротивлений эквивалентными длинами сопротивление трубопровода равно

, где l_расч = l + l_экв. Численные значения эквивалентных длин l_экв для различных местных сопротивлений обычно находят опытным путем. Для турбулентного течения, используя формулу Вейсбаха-Дарси, и выражая в ней скорость через расход, получаем

По этим формулам можно построить кривую потребного напора в зависимости от расхода. Чем больше расход Q, который необходимо обеспечить в трубопроводе, тем больше требуется потребный напор Н_потр. При ламинарном течении эта кривая изображается прямой линией (рис.6.2, а), при турбулентном - параболой с показателем степени равном двум (рис.6.2, б).

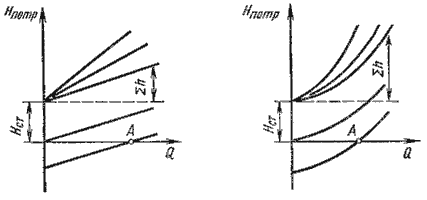

Рис.6.2. Зависимости потребных напоров от расхода жидкости в трубопроводе

Крутизна кривых потребного напора зависит от сопротивления трубопровода K и возрастает с увеличением длины трубопровода и уменьшением диаметра, а также с увеличением местных гидравлических сопротивлений. Иногда вместо кривых потребного напора удобнее пользоваться характеристиками трубопровода. Характеристикой трубопровода называется зависимость суммарной потери напора (или давления) в трубопроводе от расхода: Σ^{h = f(q)}

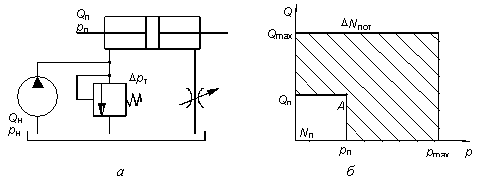

61) Статические характеристики объемного гидропривода с дроссельным регулированием.

Потеря давления на преодоление гидравлических сопротивлений по длине каждого участка трубопровода определяется по формуле



где ρ- плотность рабочей жидкости, кг/м3;λ- коэффициент гидравлического трения; l - длина трубопровода, м.Если на пути движения рабочей жидкости встречаются местные сопротивления, то потеря давления в местных сопротивлениях определяется по формуле Вейсбаха

где ζ- коэффициент местных сопротивлений.

При ламинарном режиме для определения коэффициента гидравлического трения λ при Re<2300 применяем формулу

а при турбулентном режиме течения жидкости в диапазоне Re = 2 300…100 000 коэффициент λ определяется по полуэмпирической формуле Блазиуса

Если

где Δ_Э - эквивалентная шероховатость труб, то коэффициент гидравлического трения определяется по формуле А.Д. Альтшуля

Потери давления в гидроаппаратуре ΔP_га принимают по ее технической характеристике после выбора гидроаппаратуры. После этого суммируют потери давления

ΔP=ΔP_дл+ΔP_м+ΔP _га

При выполнении гидравлического расчета производят проверку бескавитационной работы насоса. Вакуум у входа в насос определяют по формуле

где h_s - расстояние от оси насоса до уровня рабочей жидкости в баке; h_тр - потери напора на преодоление всех гидравлических сопротивлений во всасывающей гидролинии; υ - скорость движения жидкости во всасывающей гидролинии; α - коэффициент Кориолиса.

Рекомендуемый вакуум P_в у входа в насос должен быть не более 0,04 МПа. Если P_в > 0,04 МПа, то нужно увеличить диаметр всасывающего трубопровода или расположить бак выше оси насоса. При этом считается, что рабочая жидкость находится в баке с атмосферным давлением P_атм = 0,1 МПа.

Определение толщины стенок является проверочным расчетом на прочность жестких труб, подобранных по ГОСТу. Толщину стенки трубы определяют по формуле

где P - максимальное статическое давление;σ_в - допускаемое напряжение на разрыв материала труб, принимаемое равным 30…35% от временного сопротивления; n - коэффициент запаса, n = 3…6.
