Тип оборудования и назначение:

Туннельная сушка для текстиля.

Применение:

Применяется для окончательной сушки многокрасочных изображений на текстиле.

Ширина ремня 51 см и мощная ИК-нагревательная панель способствуют достижению высокой производительности и позволяют качественно высушивать до 72 изделий в час.

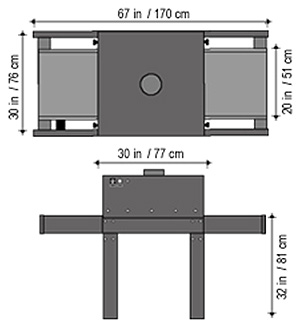

Рис.11

.

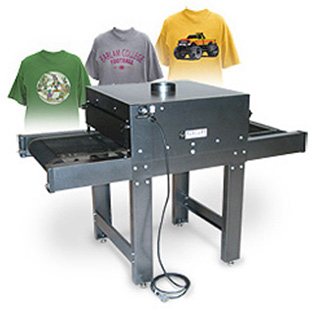

Рис.12

Технические характеристики
Ширина ремня, см	51
Мощность, кВт	3
Вес, кг	145

Особенности:

Двойная конструкция стен сушки и регулируемый зазор между заслонкой сушильной камеры и ремнем надежно удерживают тепло, а мощная вытяжка способствует удалению испарившейся влаги с поверхности красочного слоя.

• Производительность до 72 изделий в час

• Компактная конструкция

• Ширина ремня – 51 см

• Мощная ИК-панель (2000 Ватт)

• Большая нагревательная панель

• Регулируемая скорость ремня

• Регулируемая высота заслонки

• Двойная конструкция стенок

• Мощная вытяжка

Туннельное ик-сушильное устройство Economax II / Euromax, m&r

Э ффективная и экономичная туннельная ИК-сушильная камера Economax II предназначено для финишной сушки трафаретных оттисков пластизолевыми красками на текстильных изделиях или бумаге для трансферов. Удобная и экономичная в работе, сушка стандартно оснащается мощными ИК-панелями, регулируемыми по высоте, высокоточным микропроцессорным контроллером температуры и прочным, термостойким ремнем транспортера из стекловолоконной ткани с тефлоновым покрытием.



После выключения ИК-панелей Economax II / Euromax автоматически переходит в режим охлаждения. В этом режиме транспортер и турбина системы вытяжки/циркуляции продолжают работать. Когда вся сушка достигнет требуемой температуры охлаждения, турбина и транспортер автоматически выключаются.

Сушильное устройство Economax II/ Euromax оснащено двойной безинерционной ИК – панелью с быстрым выходом на требуемые рабочие режимы. Положение панели легко регулируется по высоте.

Вентиляционная система обеспечивает интенсивный обдув и отвод нагретого воздуха вместе с испарениями краски. Температура сушки контролируется микропроцессором, с индикацией на дисплее запрограммированной и текущей температуры. В процессе работы, блок управления сравнивает установленное и истинное значение температуры, и в случае необходимости выполняет корректировку. Блок управления смонтирован в надежно защищенном корпусе с интенсивным охлаждением.

Камера и корпус блока управления Economax II/ Euromax выполнены из прочной листовой стали. Несущая опорная рама сушильного устройства собрана из калиброванных стальных профилей. Положение входной и выходных задвижек камеры легко регулируется для дополнительного контроля процесса сушки.

Ремень конвейера выполнен из специального термостойкого материала с тефлоновым покрытием. Привод ремня выполняется от двигателя постоянного тока, позволяющего плавно регулировать скорость работы. Контроль скорости работы конвейера выполняется электронным блоком управления.

Сушильная камера Euromax II может быть укомплектовано третьей ИК-панелью.

Технические характеристики

Модель	Economax II/ Euromax (2 панели)	Economax II (3 панели)
Ширина ремня, см	61	61
Длина входного участка транспортера, см	76	76
Длина сушильной камеры,см	114	114
Электропитание, В/Ф/А	220/1/29	380/3/41
Вес, кг	218	239х84х127
Габаритные размеры(ДхШхВ), см	239х84х127	227

VASTEX DB-30 HCL

Туннельную ИК сушку VASTEX DB-30 HCL можно использовать для сушки текстиля и любых "трансферов".

Рис.14

Технические характеристики
Модель	DB-30 HCL
Мощность нагревательной панели, кВт	3
Ширина конвейера, мм.	760
Длина конвейера, мм.	1660
Производительность, изд./час.	до 100
Напряжение электосети, В.	220
