Оформление основной надписи

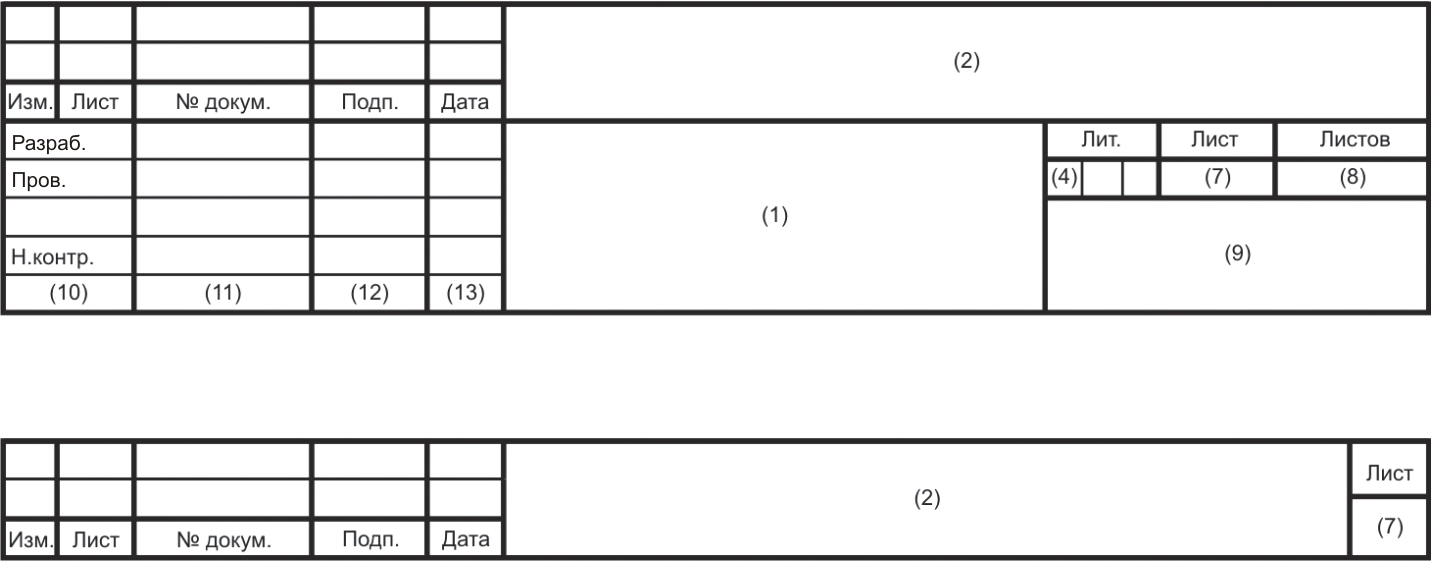

Содержание и оформление основной надписи форм 2 и 2а (рис. 1, а и рис. 1, б соответственно) выполняются по ГОСТ 2.104-68. Форма 2а используется для последующих листов графической документации.
а)
б)
Рис. 1
Цифрами в скобках показаны номера граф, заполняемых в формах в курсовой работе.
В графе 1 основной надписи указывают наименование работы, а также наименование документа, например: «Расчет электронных устройств. Пояснительная записка».
В графе 2 дается обозначение документа, представляющее собой буквенно-цифровой код в виде:
ХХХХ.КХХ.ХХХ.ХХ.ХХ ХХ ,
1 2 3 4 5 6
где:
1 – шифр специальности (во внимание берутся последние четыре цифры специальности: АТПП, АХТПП, АТЭП - 0301, ЭСН - 0211);
2 – буква К – курсовая работа, а две последующие цифры - текущий год;
3 – последние три цифры номера зачетной книжки;
4 – номер варианта задания;
5 – свободные позиции;
6 – код документа. Для пояснительной записки – ПЗ.
Перечисленные буквенно-цифровые комбинации разделяются точками, а перед кодом документа вместо точки оставляется пробел, например: 0301.К08.135.17.00 ПЗ. Это обозначает, что студент специальности АТПП (АХТПП, АТЭП) выполнил курсовую работу в 2008 году, номер зачетной книжки 135 (последние три цифры), вариант задания 17, а предъявленный документ является пояснительной запиской.
В остальных графах основной надписи указываются:
– в графе 4 – литера, присвоенная данному документу по ГОСТ 2.103-68. Для студенческих работ в крайней левой клетке ставится литера «О» (опытный образец);
– в графе 7 – порядковый номер листа;
– в графе 8 – общее количество листов данного документа (графа заполняется только на первом листе);
– в графе 9 – наименование или индекс предприятия, выпускающего документ. Графа заполняется в две строки: первая строка - сокращенное название вуза; вторая строка – индекс группы, например:
;
– в графе 10 – характер работы, выполняемой лицом, подписывающим документ; для студенческих работ строки этой графы заполняются сверху вниз в следующем порядке: студент, консультант, руководитель, нормоконтролер;
– в графах 11-13 соответственно фамилии, подписи и даты подписания документов.
Приложение г
Образец оформления списка литературы
ГОСТ 3041199-96. Устройства воздухообеспечения тормозного оборудования. Компрессоры. - Введ. 1.06.98.- М.: Изд-во стандартов, 1997.- 6 с.
Болотин, В.В. Ресурс машин и конструкций / В.В.Болотин.- М.: Машиностроение, 1990. – 448 с.
Грушин, В.А. Исследование усталостной долговечности рессор методом адаптивного моделирования / В.А.Грушин, Н.Е.Казачек // Динамика виброударных (сильно нелинейных) систем: тез. докл. на 12 симпозиуме. - М., 1998.- с.86-87.
Каталог характеристик сопротивления усталости натурных деталей и узлов тракторов, автомобилей и других мобильных машин. - М.: НАТИ, 1999.- 250 с.
Бать, М.И. Теоретическая механика в примерах и задачах
Текст
: учеб. пособие для втузов. В 3 т. Т.1. Статика и кинематика / М. И. Бать, Г.Ю. Джанелидзе, А. С. Кельзон. - 9 - е изд., перераб.- М. : Наука. Гл. ред. физ.- мат. лит., 1990.- 672 с.
Анурьев, В.И. Справочник конструктора - машиностроителя Текст : справочник в 3 т./ В. И. Анурьев; под ред. И.Н. Жестковой.- 8 -е изд., перераб. и доп. - М. : Машиностроение, 1999. - Т.1.- 912 с.
