Вопрос 9. Стандарты кабельных систем. Ansi/tia/eia-t568-a. Неэкранированная витая пара (utp).

Стандарт ANSI/EIA/TIA-T568A-1991.

Определяет кабельную систему для передачи речи и данных в офисных коммуникациях. Позволяет использовать следующие типы кабелей:

1. неэкранированная витая пара UTP c волновым сопротивлением 100 Ом, сечение жилы 22/24 AWG;

2. экранированная витая пара STP, 150 Ом;

3. многомодовое оптоволокно MMF с диаметром жилы 62,5мкм и диаметром оплетки 125мкм;

4. одномодовое оптоволокно SMF с диаметром жилы 8,3мкм и диаметром оплетки 125мкм.

Для каждого типа кабеля стандарт определяет следующие элементы:

1. характеристики кабеля, позволяющие определить его производительность;

2. топологию сетей и длину сегментов кабеля;

3. спецификацию коннекторов.

Главные характеристики витой пары приведены в таблице ниже.

Категория	Полоса частот	Применение
CAT1	До 100 кГц	Обычная двухпарная витая пара «лапша», нескрученная, используется для подключения аналоговых телефонов
CAT2	До 1 МГц	Две пары проводников, свитых между собой, используются для построения локальных сетей со скоростью до 4Гбит/с (Token Ring, ARPNet)
CAT3	До 16 МГц	Четыре пары проводников, сети Ethernet, 10BaseT до 10Мбит/с
CAT4	До 20 МГц	Четыре пары проводников, сеть Token Ring 16Мбит/с
CAT5	До 100 МГц	Четыре пары проводников, сети Ethernet 100BaseT до 100Мбит/с
5e	До 125 МГц	Четырехпарный провод (2 пары – 100Мбит/с, 4 пары – 1000Мбит/с)
6	До 250 МГц	Четыре пары до 1000Мбит/с (сегмент 100м)
6a	До 500 МГц	10Гбит/с
7	До 700 МГц	SF/UTP до 40Гбит/с

Схема установки коннекторов на кабель «витая пара»

Если кабель используется для соединения сетевой карты с каким-либо сетевым оборудованием (концентратор), должен использоваться прямой кабель (Direct Connect), у которого обе стороны обжаты одинаково.

Если кабель используется для соединения двух сетевых карт или сетевого оборудования между собой, используется кроссовый кабель (Cross Connection), у которого одна сторона обжата по T568А, а другая по Т568В.

Основная топология сети – звезда, в центре – концентратор или маршрутизатор. Каждый компьютер подключен прямым кабелем до 100 метров. Для сети 10Мбит/с количество последовательно подключенных хабов не должно быть больше четырех, общая длина сети – 500 метров. Если скорость сети – 100Мбит/с, количество последовательно соединенных концентраторов равно 1.

Для монтажа вилок 818С на кабеле витая пара необходимо оборудование:

-отрезок провода витая пара

-вилка типа 8Р8С(2шт)

-инструмент для снятия внешней изоляции

-обжимные клещи(кримпер)

-кабельный тестер.

Вопрос 10. Стандарты кабельных систем. Ansi/tia/eia-t568-a. Оптоволоконный кабель.

Кабели, построенные на основе витой пары

Разновидности витой пары:

- неэкранированная витая пара (UTP);

- фольгированная витая пара (FTP)–имеется 1 общий экран в виде слоя фольги;

- защищенная витая пара (STP) – вокруг каждой витой пары экран из фольги, вокруг всего кабеля – экран из сетки;

- неэкранированная витая пара (SF/UTP) – внешний экран из сетки и фольги, защита каждой пары отсутствует.

Главные характеристики витой пары приведены в таблице ниже.

Категория	Полоса частот	Применение
CAT1	До 100 кГц	Обычная двухпарная витая пара «лапша», нескрученная, исп.для подключения аналоговых тел.
CAT2	До 1 МГц	Две пары проводников, свитых между собой, исп. для построения локальных сетей со скоростью до 4Гбит/с
CAT3	До 16 МГц	4пары проводников,сети Ethernet,10BaseT до10Мбит/с
CAT4	До 20 МГц	Четыре пары проводников, сеть Token Ring 16Мбит/с
CAT5	До 100 МГц	Четыре пары проводников, сети Ethernet 100BaseT до 100Мбит/с
5e	До 125 МГц	Четырехпарный провод (2 пары – 100Мбит/с, 4 пары – 1000Мбит/с)
6	До 250 МГц	Четыре пары до 1000Мбит/с (сегмент 100м)
6a	До 500 МГц	10Гбит/с
7	До 700 МГц	SF/UTP до 40Гбит/с

Кабели на основе оптоволокна

Основные параметры:

- скорость распространения света ( V = c / n , где с – скорость света, n – коэффициент преломления сердечника (1,45-1,55));

- затухание – ослабление светового потока в оптоволокне (причины – поглощение света, рассеивание, и др.);

- окна прозрачности – диапазон длин волн оптического излучения, в котором минимально затухание (существует три окна: 820-880нм (дешевизна), 1285-1330нм (телекоммуникации), 1525-1575нм (высокая скорость и стоимость), в настоящее время найдены 4 и 5 окна: 1580 нм и 1400нм);

- полоса пропускания (ширина полосы пропускания – частота модуляции, при которой мощность падает на 50% или 3дБ по сравнению с мощностью немодулированного сигнала);

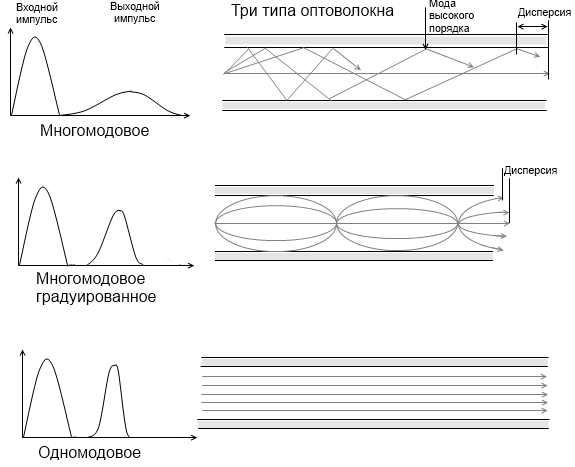

- дисперсия – растягивание светового импульса, происходящее во время передачи его в оптоволокне.

Преимущества оптоволокна:

- малое затухание сигнала (0,15дБ/км в третьем окне прозрачности) позволяет передавать инф. на значительном расстоянии без усилителей; усилители могут ставиться через 40, 80, 120 км в зависимости от класса оконечного оборудования;

- высокая пропускная способность;

- высокая надежность оптосреды;

- высокая защищенность от межволоконных влияний – уровень экранирования излучения более 100дБ.

Недостатки:

- относительная хрупкость (поломка или замутнение из-за микротрещин);

- сложность технологии изготовления как самого волокна, так и компонентов линий связи;

- сложность линий связи;

- замутнение волокна вследствие старения.

Классификация оптических кабелей приведена в таблице ниже.

ГОСТ 26793-85	МЭК 794-1(50)
Магистральный	Для прокладки в земле
Зоновый	-
Городской	Для прокладки в трубах
Полевой	Полевой
Подводный грузонесущий	-
Подводный негрузонесущий	Подводный
-	Подводный для относительно коротких преград
Для стационарных объектов и сооружений	Внутриобъектовый
Для подвижных объектов	-
-	Для воздушной прокладки
Специальный для дистанционного управления	Специальный
Монтажный	Монтажный
Шнур	-

Коннекторы: - ST-коннектор(байонетного типа-кирамический наконечник, цилиндр.форма, диаметр-2,5мм);

- SC-коннектор (Push-and-Pull, сечение имеет прямоугольную форму);

- LC-коннектор (малогабаритный вариант SC, сечение имеет прямоуг.форму);

- FC-коннектор (с резьбой, высокая прочность, защита наконечника).
