2. Сборный.

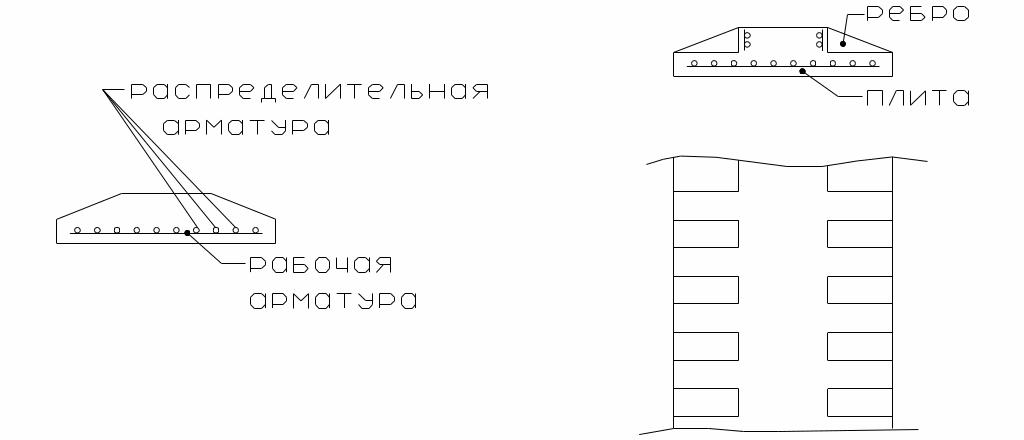

А. Сплошной блок. Б. Ребристый блок.

b= 0,6…3,0 м.

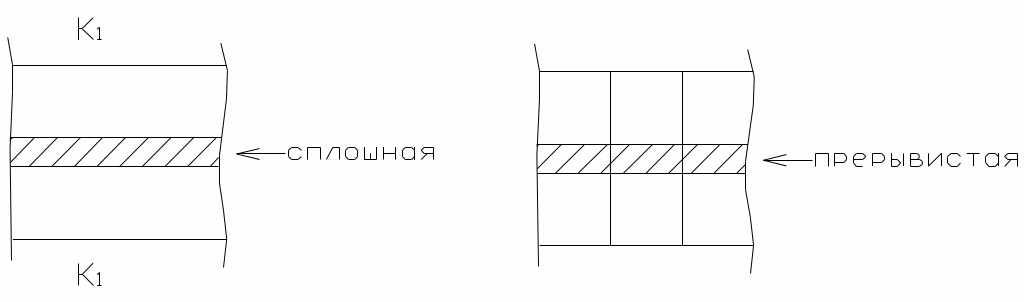

Лента:

1). сплошная непрерывная; 2). прерывистая.

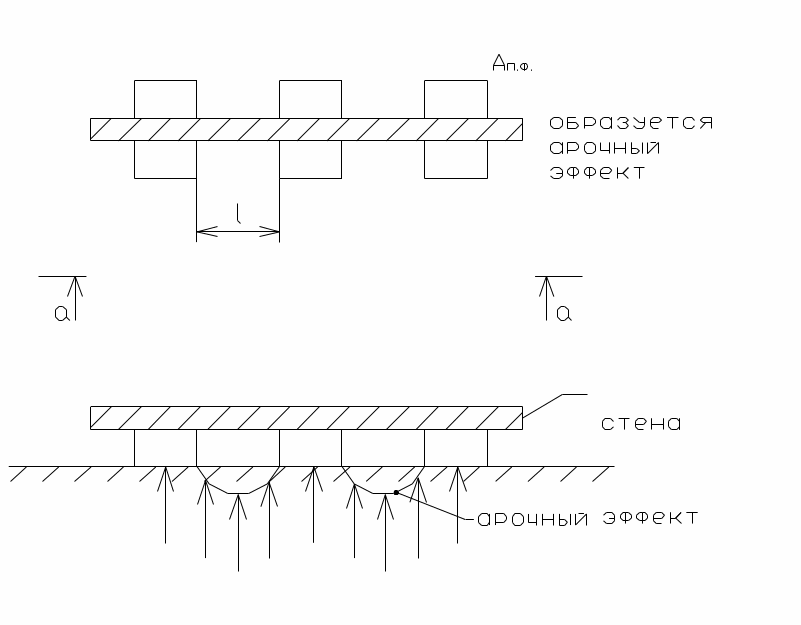

П

рерывистый фундамент.

Образуется арочный эффект.

Замена ленточного фундамента прерывистым дает эффект: снижение расхода железобетона на 15-20% за счет реализации арочного эффекта.

Если А_н.ф. = А_п.ф., то осадка прерывистого фундамента меньше.

l – подбирается с учетом эквивалентной замены.

Вывод. Прерывистый фундамент реализует два преимущества: подбор по площади и использование арочного эффекта.

В Сортаменте:

Конструктивные элементы ленточных фундаментов.

Фундаментная стена (в плане):

Уступы.

Уступы в ленточных фундаментах не рекомендуется устраивать в местах сопряжения стен и углах.

Деформационные швы.

Могут быть осадочные и температурные.

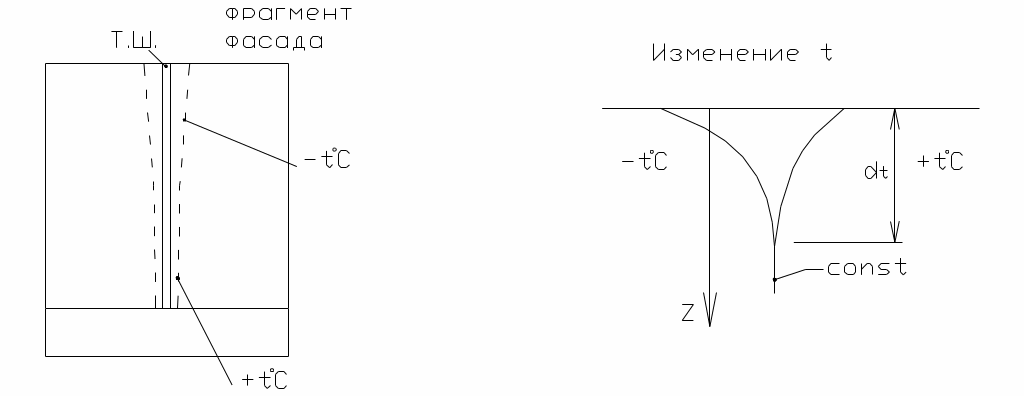

А. Температурные швы. В грунте.

Фундаменты не разрезает.

Температурный шов устраивается в надземной части.

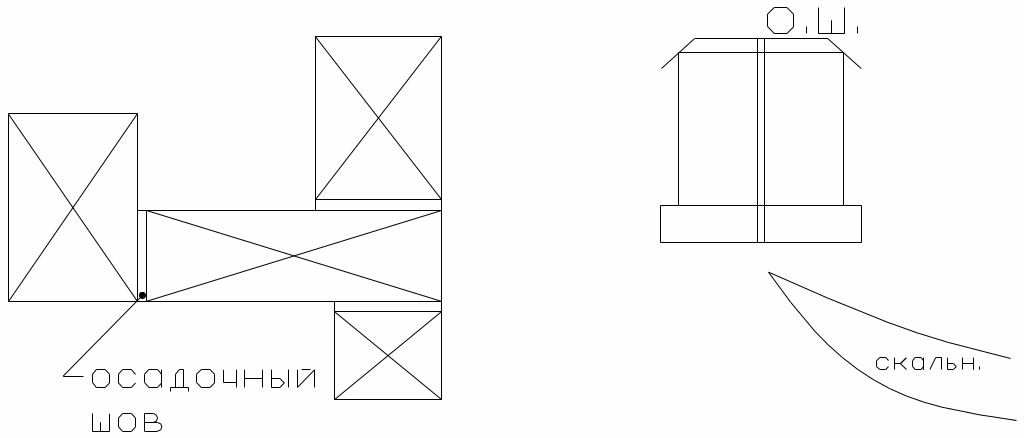

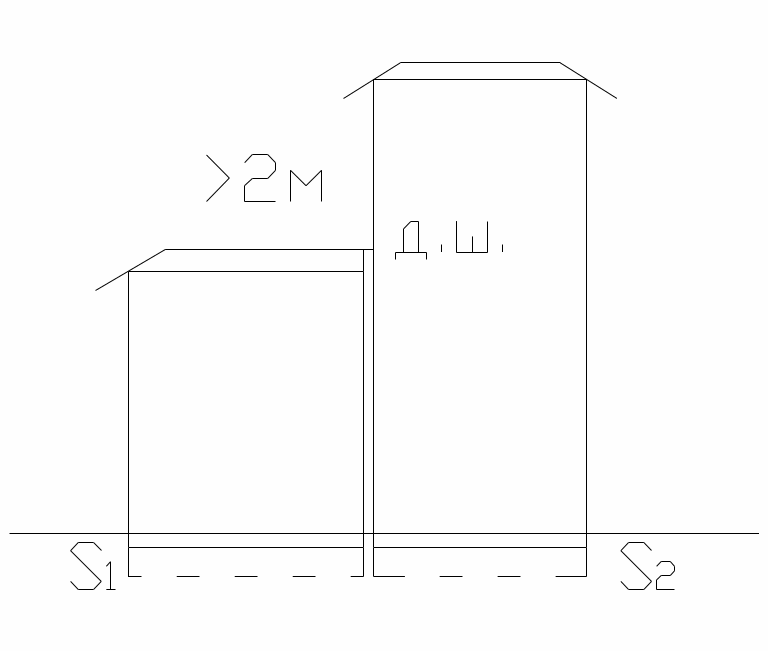

Б. Осадочные швы.

Обеспечивается независимость осадки примыкающих отсеков с целью предохранения здания от образования трещин (смещений) из-за неравномерной осадки грунта. Осадочный шов разрезает все конструкции здания, устраивается в местах резкого изменения нагрузок на фундамент, или в местах резкого изменения свойств грунта. Для сложных, протяженных в плане зданий применяется разрезка здания на отсеки с устройством спаренных стен.

План.

Осадочные швы, как правило, устраиваются при строительстве на структурно неустойчивых грунтах. Можно совмещать температурные и осадочные швы.

Требования к деформационным швам.

1. Должны отвечать своему предназначению.

2. Не должны ослаблять пространственную жесткость здания.

3. Должны быть не продуваемыми.

8. Выбор глубины заложения фундаментов.

Выбор глубины заложения фундамента.

Это самый важный шаг в проектировании фундамента, пример многофакторного проектирования.

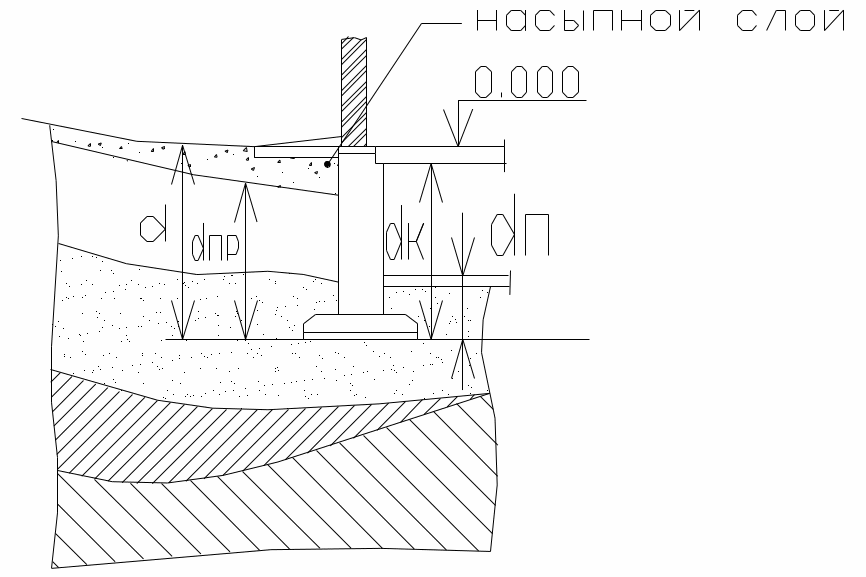

d – глубина заложения от уровня рельефа до уровня подошвы;

dпр – глубина заложения от природного рельефа/

Необходимо последовательно учесть влияние следующих факторов.

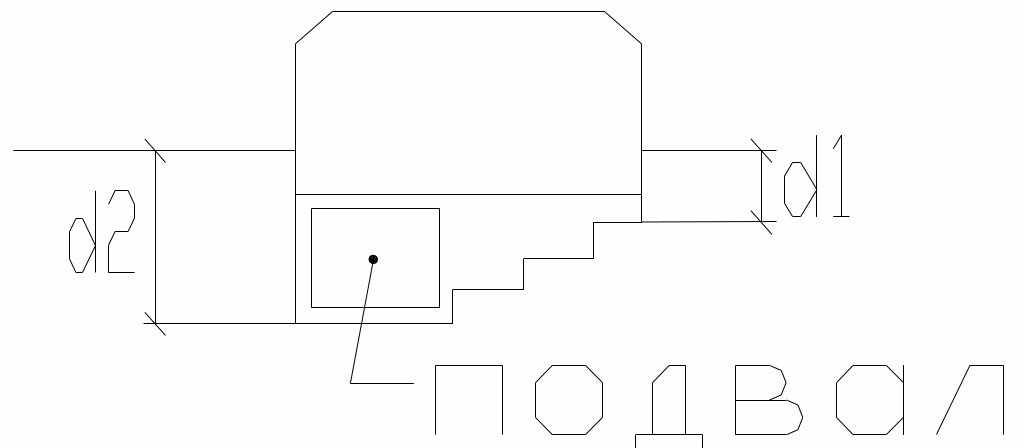

(1) Конструктивные особенности здания (подвалы, оборудование).

(2) Учитывается глубина заложения фундаментов, примыкающих к зданию.

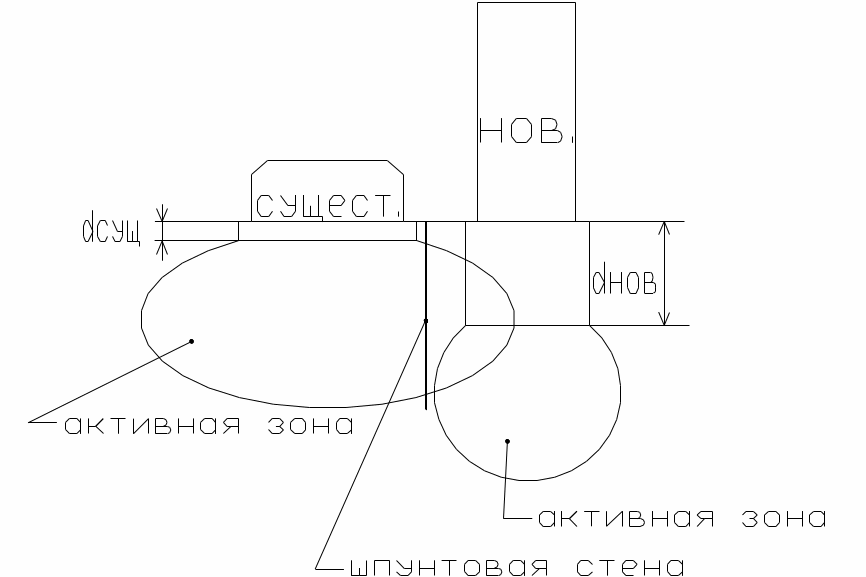

Влияние соседних зданий.

Варианты.

1. Шпунтовая стена.

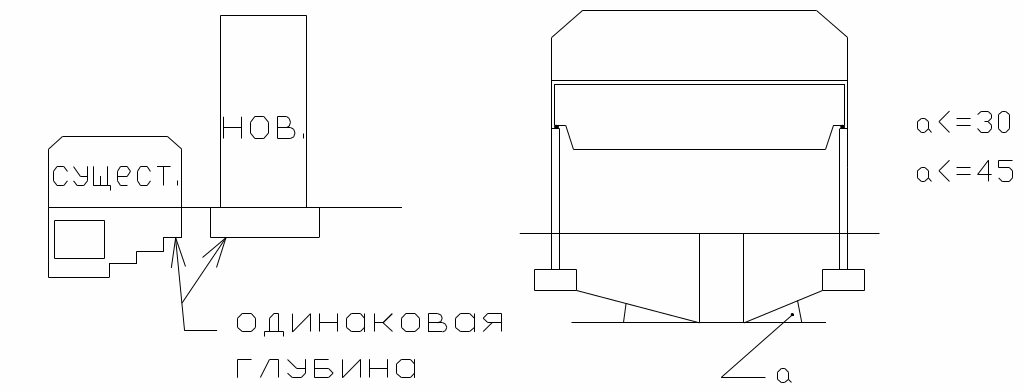

2. Подведение фундамента.

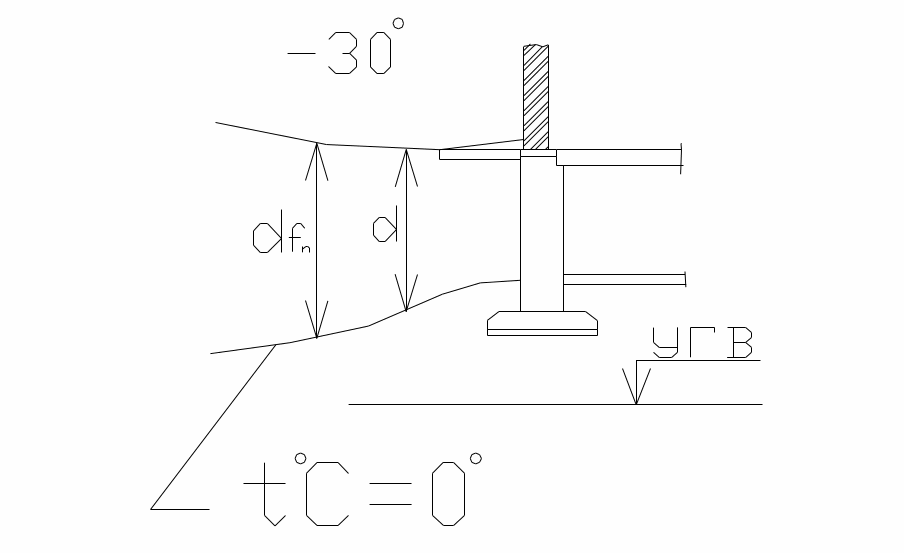

(3)Учитывается глубина сезонного промерзания грунта.

d_fn – по карте термоизогипс (данные гидрометеослужбы);

d_fn – нормативная глубина промерзания.

Расчетная глубина промерзания:

d_f = d_fn * k_f;

k_f – коэффициент влияния температурного режима здания на глубину промерзания;

k_f = 1 – холодные здания;

k_f = 0.7 – регулярно отапливаемые здания с полами по грунту;

d = d_f + (0.1…0.2) м.

Явление морозного пучения грунта.

В очень влажных водонасыщенных грунтах вода, заключенная в порах грунта, будет увеличиваться в объеме. Если поры замкнутые (глиняные грунты), то это вызовет увеличение объема грунта, то есть пучение.

Если поры не замкнуты (гравий, песчаный грунт), то вода будет мигрировать и морозное пучение не произойдет или будет небольшим.

Грунты классифицируются на три группы:

• непучинистые грунты (скальные, крупнообломочные, крупные и средние пески, твердые глины);

• явно пучинистые (илистые, мелкие и пылеватые пески);

• промежуточная группа (при повышении влажности грунты становятся пучинистыми).
