3. Нагрузки действующие в уровне обреза фундаментов, способы их определения.

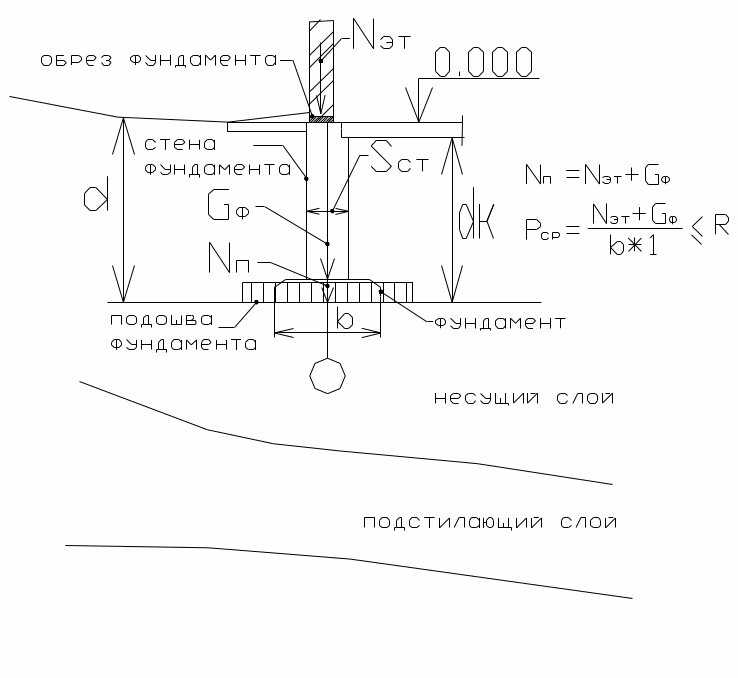

Схема здания представлена на рисунке 1.1.

Нагрузки, действующие в уровне обреза фундамента, приведены в таблице 1.1.

Таблица 1.1.

Нормативные нагрузки на обрезах фундамента

Варианты схем зданий и их назначение	Номер фундамента	Нагрузки
		N11, кН	M11,	Fh11, кН
5. Ремонтный цех	1 2 5	1090 750 1560	42 - -200	- - -12

Из курсового!

6. Последовательность проектирования оснований и фундаментов.

1). Изучение особенностей объекта, выбор расчетных участков, определение нагрузок.

2). Изучение инженерно-геологических условий, совмещение разреза по зданию с геологическим профилем, что позволяет выбрать несущий слой грунта, глубину заложения грунта и расчетные характеристики.

3). Выбор типа фундаментов.

4). Расчет основания по деформациям и назначение размеров фундаментов, при необходимости расчет по несущей способности.

5). Расчет конструкций фундаментов

7. Основные положения и порядок проектирования фундаментов мелкого заложения на естественном основании.

Конструкции и расчет фундаментов на естественных основаниях.

Рассмотрим фундаменты мелкого заложения, устраиваемые в открытом котловане.

В основном это ленточные и отдельные фундаменты.

С

ечение ленточного фундамента.

Материалы фундаментов.

Требования: прочность, долговечность, морозостойкость, технологичность.

Разновидности материалов: бетон, железобетон, бутобетон, каменная кладка, цементогрунт.

Гидроизоляция: цементный раствор, битум, рулонные материалы, асфальт, полимербетоны.

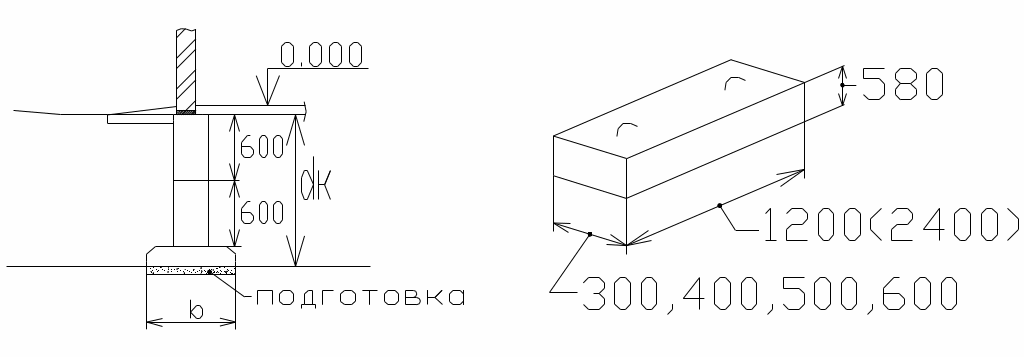

Тема. Конструкции и расчет ленточных фундаментов.

Принципиальная схема показана на предыдущей лекции.

Преимущества ленточных фундаментов: обеспечивают непрерывную передачу нагрузок по периметру всех стен, а также от отдельных опор.

Различают сборные и монолитные ленточные фундаменты.

Повсеместно применяется сборный ленточный фундамент.

Бетон: В 7.5, В 10; арматуры нет, только петли.

Фундамент с уширенной частью.

Е

сли подвала нет, то гидроизоляция не устраивается.

Для блоков толщиной b=500;600 существуют варианты конструкций:

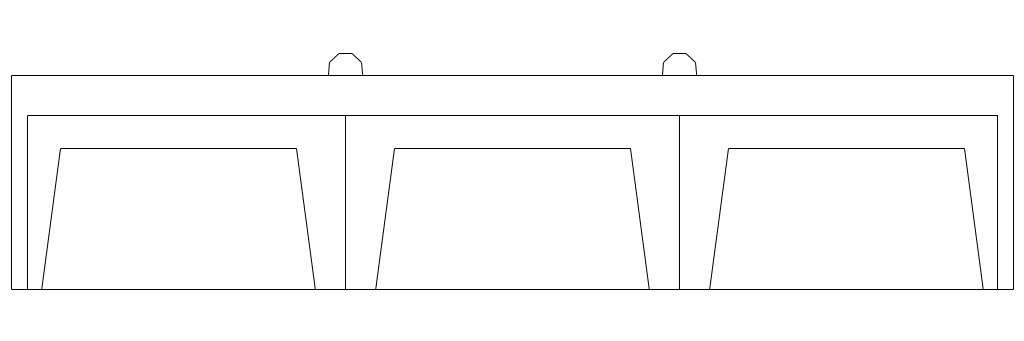

Продольный профиль

коробчатые, армируются

Фундаментная стена выполняется на растворе марки 25, 50.

Варианты:

(сетки d=5-6 мм)

1. М онолитный.

Сборный – «блок - подушка»;

Монолитный – «лента».

В 12.5;В 15;В 20

(шаг: пять стержней на 1 погонный метр, не более 200 мм);

(диаметр стержней не менее 10 мм).

Примечание к распределенной арматуре.

Если монолитная лента одновременно служит железобетонным поясом, то распределенная арматура принимается как рабочая (диаметр стержней не менее 10 мм из условия коррозии). Стыки внахлестку по длине.

Арматура: А-III, А-II

ж/б пояс (лента)
