24. Расчет на продавливание плиты ростверка сваей. Расчет ростверков на продавливание угловой сваей

2.9. Расчет ростверков на продавливание угловой сваей производится из условия

(12)

где F_ai - расчетная нагрузка на угловую сваю с учетом моментов в двух направлениях, включая влияние местной нагрузки (например, от стенового заполнения);

h₀₁ - рабочая высота сечения на проверяемом участке, равная расстоянию от верха свай до верхней горизонтальной грани плиты ростверка или его нижней ступени.

и_i - полусумма оснований i-й боковой грани фигуры продавливания высотой h₀₁, образующейся при продавливании плиты-ростверка угловой сваей;

b_i - коэффициент, определяемый по формуле

(13)

здесь k - коэффициент, учитывающий снижение несущей способности плиты ростверка в угловой зоне.

В преобразованном виде формула (12) будет иметь вид

(14)

где

b₀₁; b₀₂ - расстояния от внутренних граней угловых свай до наружных граней плиты ростверка (черт. 6);

c₀₁; c₀₂ - расстояния от внутренних граней угловых свай до ближайших граней подколонника ростверка или до ближайших граней ступени при ступенчатом ростверке;

b₁ и b₂ - значения этих коэффициентов принимаются по табл. 1.

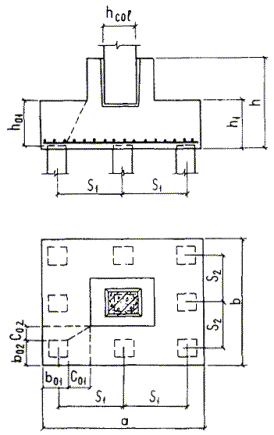

Черт. 6. Схема продавливания ростверка угловой сваей

Примечания: 1. При и , меньшем 1, коэффициенты b₁ и b₂ принимаются соответственно такими же, как и при , то есть равными 0,6; при этом c₀₁ и с₀₂ принимаются равными h₀₁.

При и , большем 2,5, коэффициенты b₁ и b₂ принимаются равными 1, а величины c₀₁ и с₀₂ равными 0,4h₀₁.

2. В тех случаях, когда угловая свая в ростверках с подколонником по проекту заходит в плане за обе грани подколонника на 50 мм и более, проверка на продавливание плиты ростверка угловой сваей не производится.

24. Расчет рабочей арматуры плитной части ростверка.

Арматуру для армирования ростверков применяют стержневую горячекатаную периодического профиля нз стали клвссов A-I1, А-1И и круглую класса A-I.

Плиты ростверка рекомендуется армировать в каждом направлении отдельными сварными сетками, у которых расстояние между рабочими стержнями равно 200 мм. Диаметр рабочей арматуры следует принимать ие менее 10 мм при длине стержней до 3 м и не менее 12 мм при длине более 3 м. Арматурные сетки должны быть сварены во всех точках пересечения стержней. Допускается часть пересечений связывать проволокой при условии обязательной сварки всех точек пересечений я двух крайних рядах по периметру сеток. Для обеспечения анкеровки рабочей арматуры по концам сеток ва расстоянии 25 мм от конца продольных стержней должны быть предусмотрены поперечные стержни вдвое меньшего диаметра, чем продольные.

В случае заделки верхних концов свай в ростверк иа глубину 50 мм арматурные сетки укладывают сверху на головы свай. При заделке свай в ростверк иа глубину более 50 мм стержни, попадающие на сваи, вырезают, а сетки укладывают с защитным слоем бетона 50 мм.

Стенки стакана ростверка подсборные железобетонные колонны армируют продольной н поперечной арматурой. Поперечное армирование стенок стакана следует выполнять в ниде сварных сеток с расположением стержней у наружных и внутренних поверхностей стенок. Диаметр арматурных стержней принимается по расчету, но не менее 0,25 диаметра продольной арматуры стенок. Расстояние между сетками принимается не более 0,25 глубины заделки колони н не более 200 мм.

В верхней части стакана рекомендуется устанавливать 2—3 сетки с шатоы 100 мм.

Диаметр продольной арматуры стенок стакана определяют расчетом.

Сетки, необходимые по расчету на смятие под торцами сборных железобетонных колонн, укладывают ке менее 2 шт., а под опорными плитами базы стальных колонн — не менее 4 шт. с расстоянием по высоте 50—100 мм.

Железобетонные монолитные, а также стальные колонны соединяются с монолитными ростверками так же, как и с монолитными фундаментами на естественном основании
