15.Общие сведения о свайных фундаментах. Элементы свайного фундамента. Типы свайных фундаментов.
Для того, чтобы получить наиболее полное представление о свайных фундаментах, нужно для начала уяснить для себя основные понятия. Сваи – это длинные элементы, которые погружают либо формируют в грунте, придавая им наклонное либо вертикальное положение, Их основное назначение – передавать нагрузку на лежащие ниже слои грунта основания. Свайные фундаменты зачастую используют в тех случаях, когда верхняя зона грунтов основания имеет слабые характеристики, и когда требуется перераспределить нагрузку от сооружения на грунты, обладающие большей плотностью. Такие виды плотных грунтов как правило залегают на определенной и порой весьма значительной глубине.
Наибольшее распространение в последние годы получили железобетонные сваи квадратного и круглого сечений, сплошные или пустотелые. Передача нагрузки от сооружения на грунт возможна двумя способами. Так называемые сваи-стойки проходят через слабые грунты, упираются в прочные слои и передают нагрузку на них. Если глубина залегания прочных слоев превышает разумные пределы, применяются «висячие» сваи. В этом случае нагрузка передается основанию за счет сил трения между боковой поверхностью свай и упрочненным при их забивании слоем грунта. По способу изготовления и помещения в грунт различают сваи забивные и набивные. Забивные сваи изготавливаются заранее и погружаются в грунт за счет механического нагружения - с помощью молота, вибрации или вдавливания. Набивные сваи устраивают из бетона или железобетона путем заполнения скважины в грунте. Этот способ наиболее приемлем при строительстве загородных домов. При устройстве свайных фундаментов своими силами бурение скважины выполняют садовым буром с удлиненным стержнем. Диаметр скважины должен быть не менее 200 мм. Вместо садового бура лучше использовать фундаментный бур ТИСЭ-Ф (рис. 45).
Свайным фундаментом принято называть группу свай, которые в верхней части объединены особой конструкцией из балок и плит. Такие конструкции называют ростверками. Они предназначаются для оптимального перераспределения основной нагрузки на сваи. По сути, ростверки являются несущими конструкциями, которые опирают наземные надстройки зданий на сваи. При этом свайные фундаменты подразделяют на фундаменты с высоким, промежуточным и низким ростверком.
Классификация свай и свайных фундаментов.

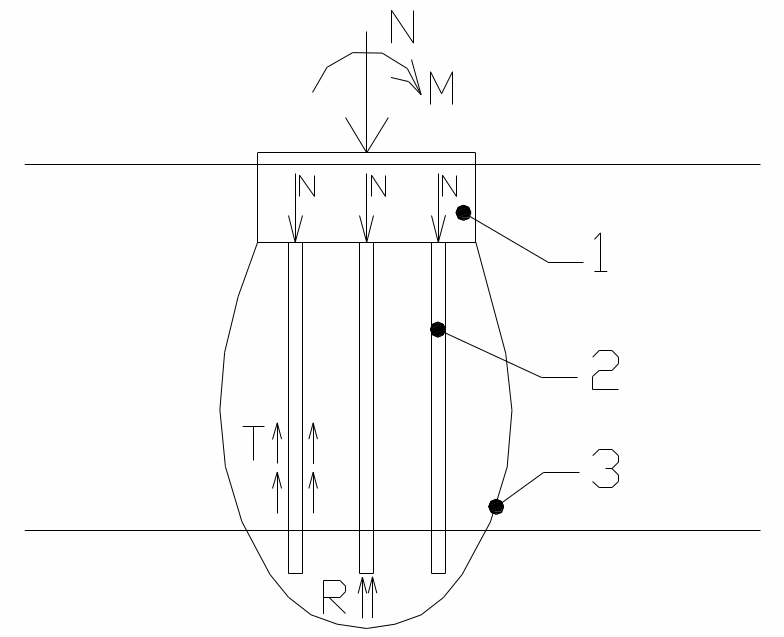

Пример 1.
1
2. Ростверк, конструкция которая объединяет сваи в свайный фундамент, распределяет нагрузку между ними и является площадкой надземной части здания.
3. Грунтовое основание.
Ni
=
R
+
T;
Т – силы на боковой поверхности (за счет трения).
По характеру работы сваи могут быть:
сваи – стойки (опираются на прочный грунт);
висячие сваи.

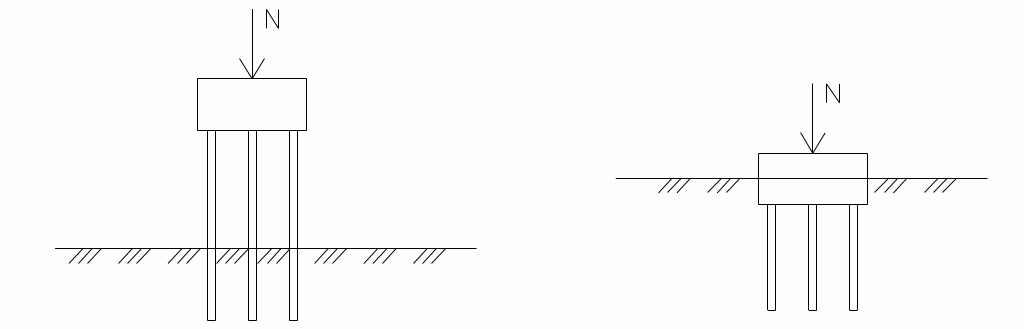

Ростверки.
1.Высокий 2. Низкий
Пример 2.
Способы погружения и изготовления свай.
Способы устройства и конструкции свай.
А. Способы устройства.
Забивные сваи. Забивка копром и падающим грузом (баба).
Забивка с помощью дизель- и пневмомолотов.
Задавливание свай в лидирующую скважину.
Вибропогружение свай.
Погружение с подмывом.
“Завинчивание” свай на местности покрытой водой с многометровой толщей ила.
Сваи монолитные, устраиваемые в грунтовой полости (буро-бетонные).
Сваи “пробивные в грунте”.
Сваи, устраиваемые взрывом (камуфлетные сваи).
Грунтовые сваи.
Б. Конструкции свай.

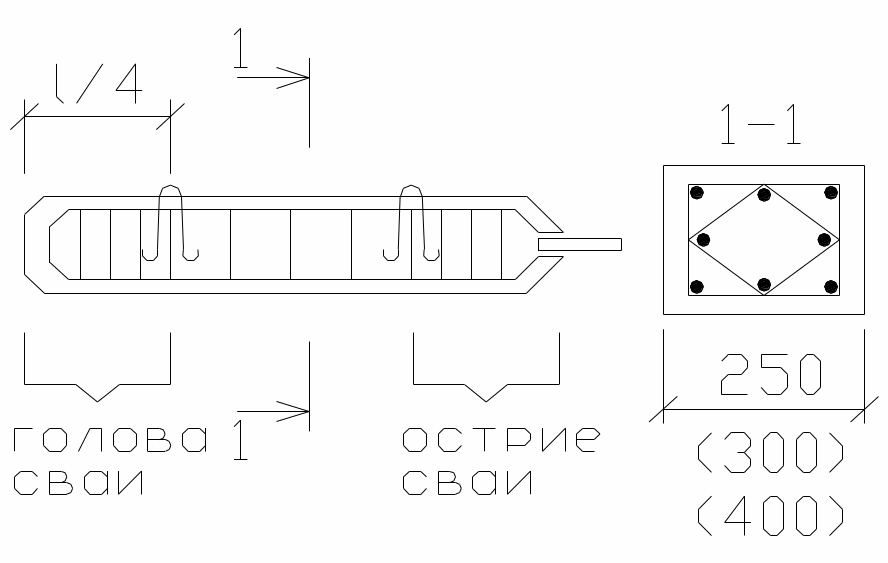

Железобетонные сваи.

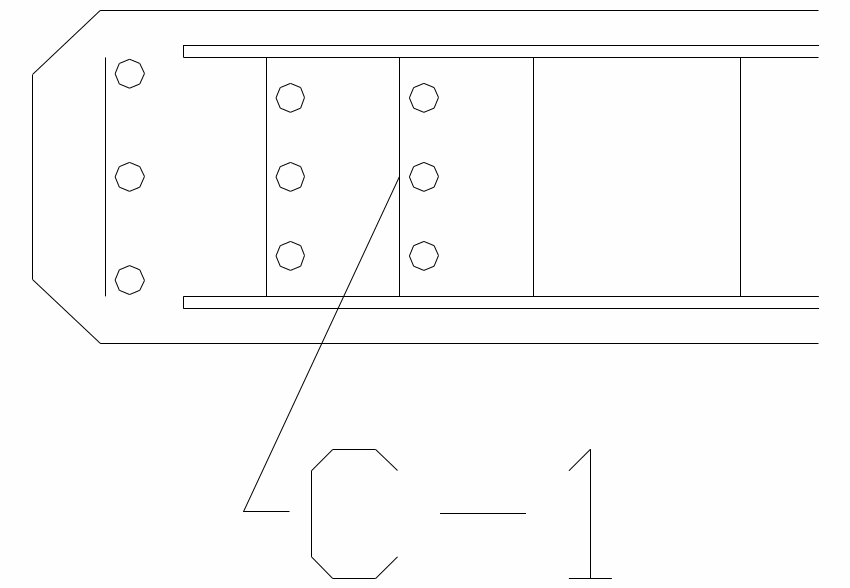

Усиление оголовка свай. Бетон В25…В40.
С
Головная часть сваи может быть изготовлена из фибробетона (это дисперсно-армированный бетон: стекловолокно, проволока ).
L = 6м (12, 24 – для преднапряженного бетона).

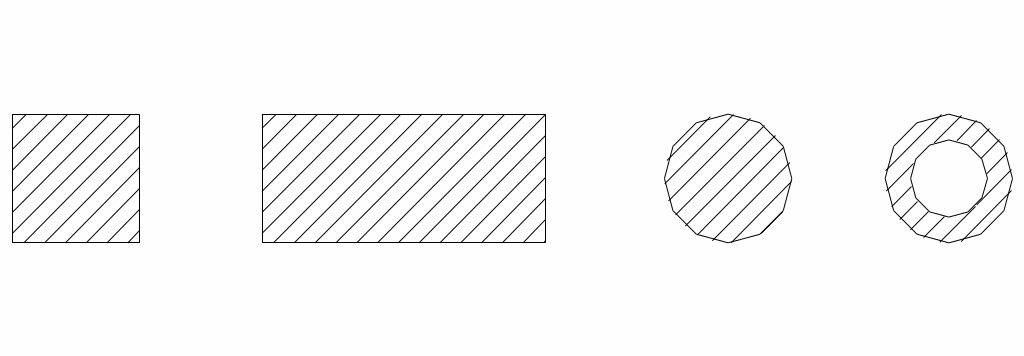

Сваи могут быть:
Существуют экономические способы армирования.

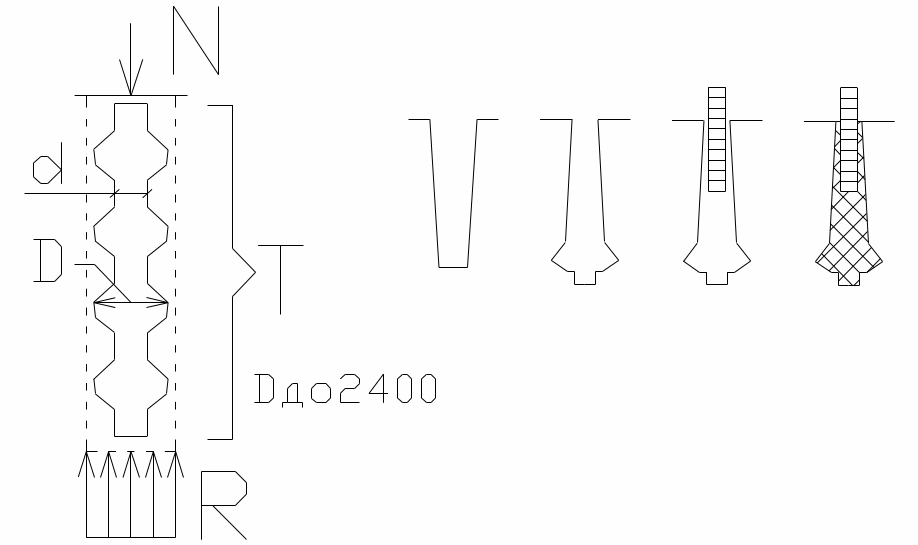

Монолитные сваи.

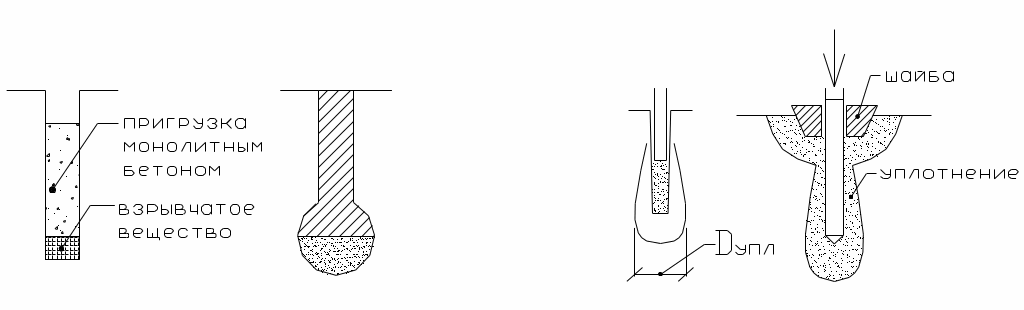

Для сваи с камуфлетным уширением. Пробивные сваи.

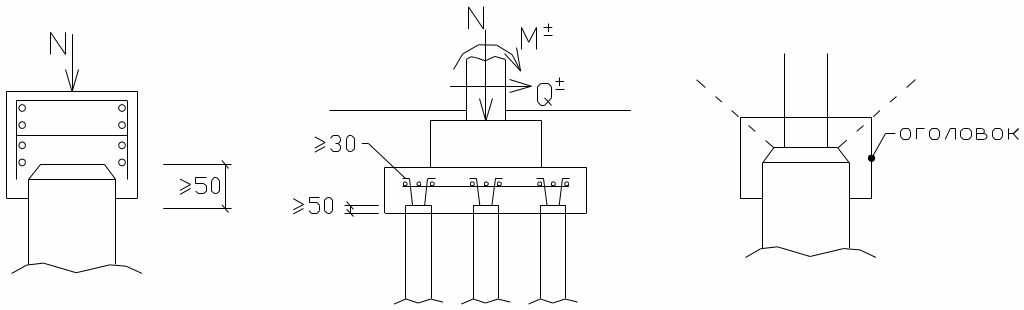

Связь сваи с ростверком.
