1.3 Рабочие окна

Пользователь обычно использует окно Connected Bus (Шина соединения) только для ввода данных в систему соединения INTERBUS. Канал связи этого окна взят от центральных параметров настройки и может быть вызван через Selected Control System list (Список выбора системы управления).

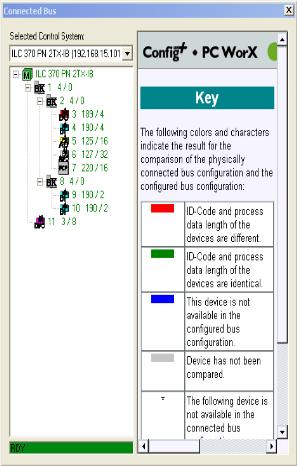

Рисунок 1.8 - Соединительная шина данных

Обозначения:

Красный Идентификационный код и длина данных о процессе устройств отличаются.

Зеленый Идентификационный код и длина данных о процессе устройств идентичны.

Синий Это устройство не доступно в формируемой конфигурации шины.

Серый Устройство не было сравнено.

* следующее устройство не доступно в текущей конфигурации шины.

* следующий уровень шин не доступен в текущей конфигурации шины.

X/Y Идентификационный код и длина данных процесса.

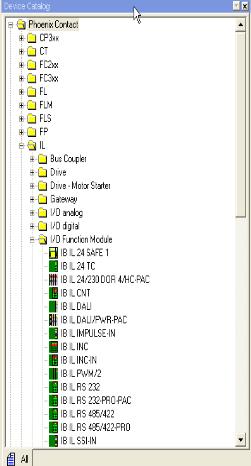

Рисунок 1.9 - Каталог устройств

Окно Device Catalog (Каталога устройств) требуется для конфигурации магистральных систем в режиме offline и должно быть показано только во время этой операционной фазы. Оно также необходимо для исправлений устройств, неправильно подобранных во время конфигурации в режиме online.

Все файлы описания устройств перечислены на вкладке Device Catalog в закладке All. Через контекстное меню пользователь может настроить структуру дерева проекта.

1.4 Архитектура аппаратных средств

Операционная система ProConOS (Programmable Controller Operating System) требуется для обеспечения системных услуг PLCtypical на специальных или стандартных аппаратных платформах. Они включают загрузку и обработку внешне создаваемых программ PLC, а так же обеспечение функций отладки для программирования, установку и обслуживание управляемых PLC машин и систем.

ProConOS используется в качестве операционной системы для большинства систем управления Phoenix Contact.

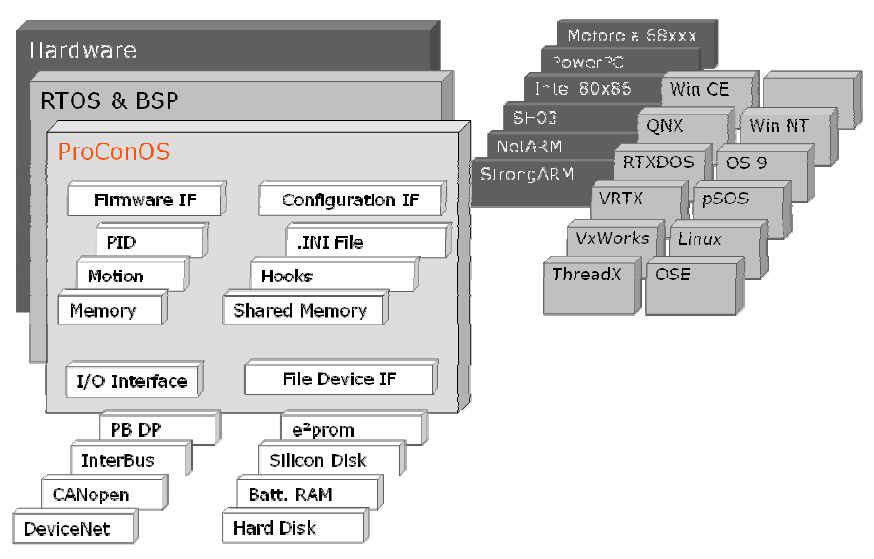

Рисунок 1.10 - Общая структура архитектуры аппаратных средств

Следовательно, преимуществом является то, что все системы управления могут быть параметризованы и запрограммированы в одной и той же среде разработки PC WORX.

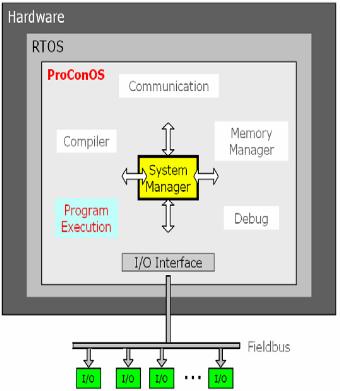

Рисунок 1.11 - Многозадачность

ProConOS основана на стандартных многозадачных операционных системах, которыми управляют посредством приоритетов задачи. В ProConOS есть три различных уровня приоритетов:

• Приоритетный уровень для пользовательских задач

• Приоритетный уровень для задач ProConOS

• Приоритетный уровень для задач администратора системы

Эта классификация гарантирует, что процессор всегда распределяет вычислительное время, полностью доступное PLC, в пользу важных для приложения задач. Если синхронизация позволяет, то другие системные задачи получают необходимое для решения время. Это ProConOS-внутренняя предпосылка для временного детерминизма приложения. Использование многозадачности в архитектуре системы ProConOS таким образом стремится к измеримому ответу времени, оптимизации производительности, то есть уменьшение времени отклика и определенной реакция на ошибки периода выполнения.

Пользовательские задачи включают циклические задачи, задачи события и задачи по умолчанию. В пределах установленного временного интервала циклические задачи выполняются циклически согласно приоритету, определенному пользователем. Кроме того, реакция на не циклически происходящего события, например, аппаратное прерывание, может воздействовать на конечный результат решения задачи.

Задача по умолчанию - это задача с самым низким приоритетом, она выполняется, когда остальные задачи не активны и является циклической.

Во время адаптации ProConOS на различные платформы управления Phoenix Contact использовались различные интерфейсы, чтобы реализовать специфичные для управления опции.
