Контрольные вопросы
Как происходит создание переменных?
Как происходит связь систем управления с исполнительными классами?
Какие задачи могут использоваться в PC WORX?
Для каких целей используется задача DEFAULT?
Назовите основные типы программных блоков. В чем их особенности?
Какой тип программных блоков обеспечивают самую высокую гибкость обмена данными?
Назовите основные типы данных.
Основные форматы записи для констант?
Как реализована инкапсуляция данных в PC WORX?
Для чего необходимы группы переменных?
В чем разница между глобальными и локальными переменными?
Задания
Задание 1. PV Создание переменных процесса
На основании обработки элементов данных, которые вам доступны, настроить устройства, создать глобальные переменные в окне Process Data Assignment. Все автоматически созданные переменные должны быть сохранены на носителе.
Какая связь используются между автоматически сгенерированным именем переменной и пунктом обработки данных?
Задание 2. PV Входы/выходы управления для обработки переменных данных
После создания переменных для элементов данных процесса, вы должны скомпилировать проект:
Это можно сделать нажатием на указанную кнопку или функциональную кнопку F9. После успешной компиляции, передать проект основную память системы управления.
Провести изменения в Programming View (если они еще не сделаны) и открыть таблицу глобальных переменных.

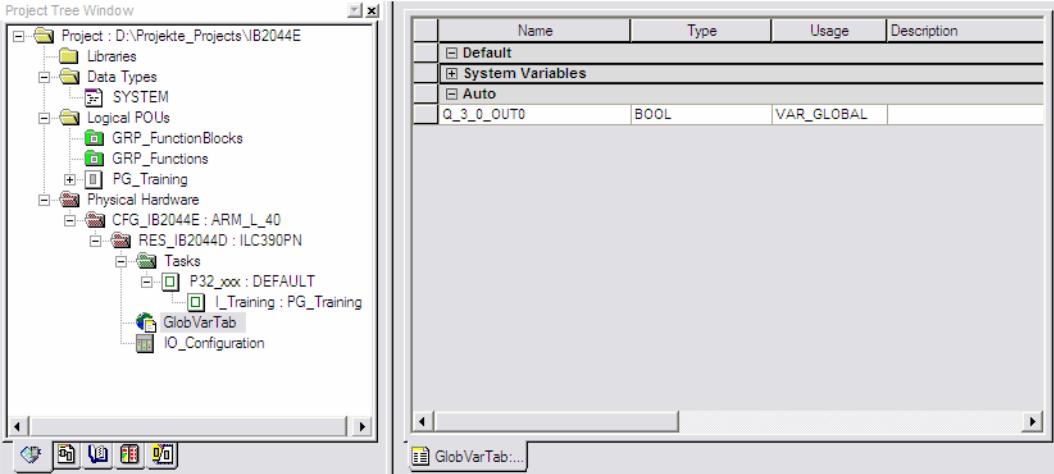

Созданные вами переменные автоматически добавлены в Auto Group. Свернуть все другие группы переменных (по умолчанию, системных переменных) и активировать режим отладки (диагностические и индикатор состояния) системы управления.
Это можно сделать нажатием на указанную кнопку или функциональную кнопку F10.
Проверьте состояние ваших входных переменных и используйте ключевые кнопки слева от имен переменных, чтобы открыть диалоговое окно отладки для отдельных переменных. Проверьте правильность работы ваших выходов управлением ими.
Задание 3. Изменение имен переменных
В таблице глобальных переменных, корректные имена автоматически генерируются для переменных, таким образом, чтобы они были аппаратно связаны.
Создайте новую группу переменных Process Variables и переместите переменные в эту группу, не теряя связи с данными процесса.
Совет: В таблице переменных содержимое может быть просто перезаписано после выбора ячейки.
При выборе ячейки с помощью клавиш Pos1 и End переместить курсор в положение 1 или конце текста в ячейке.
Совет: Серый ключ кнопки в переменной таблицы слева от имени переменной может быть использовано для обозначения рабочей строки. Если строка отмечена, он может быть перемещена с использованием маркера красной линии цели (без потери соединения обработки данных).
Задание 4. Настройка проекта
Если используется шаблон проекта, у элементов в дереве проекта всегда отображаются те же стандартные имена. Измените их с помощью диалогового окна свойств элемента.
Совет: Элемент свойств диалога дерева проекта можно переименовать с помощью комбинации клавиш Alt + Enter или через контекстное меню.
Лабораторная работа № 3. Глава 3 языки программирования. Язык FBD(функциональных блок-схем), язык IL(лист инструкций)
Цель: Изучение обзорной информации о языках программирования PC WORX, освоение организационных модулей программы и использование их в проекте, изучение функций и функциональных блоков языка функциональных блоковых диаграмм и лист инструкций.
