Вступ 3

Опис лабораторного стенда 4

Лабораторна робота 1 «Підсилювач постійного струму» 10

Лабораторна робота 2 «Дослідження аналогових схем на операційних підсилювачах» 19

Лабораторна робота 3 «Дослідження імпульсних схем на операційних підсилювачах» 28

Лабораторна робота 4 «Логічні схеми на інтегральних мікросхемах» 35

Лабораторна робота 5 «Тригери на інтегральних мікросхемах» 42

Лабораторна робота 6 «Лічильники та регістри» 50

Лабораторна робота 7 «Дешифратор і мультиплексор» 58

Перелік використаних джерел 62

Вступ

Дані методичні вказівки включають до себе опис лабораторних робіт з розділу «Електронні пристрої на цифрових інтегральних мікросхемах».

Основна мета цих робіт – вивчення типових електронних схем, принципів їх будови та дослідження їх роботи.

Перед виконанням кожної лабораторної роботи студент повинен самостійно ознайомитись з описом лабораторної роботи та рекомендованою літературою. Підготувати звіт про лабораторну роботу, в якому мають бути відображені: мета роботи, результати виконання розрахунків, заготовки таблиць, в які будуть занесені дані експериментальних досліджень. Звіт виконується за вимогами до студентської звітності [5,6].

Перед початком лабораторної роботи результати домашньої підготовки перевіряються викладачем. Виконується ознайомлення з правилами поведінки при виконання лабораторних робіт та технікою безпеки.

Опис лабораторного стенда

Конструктивно стенд складається з двох частин. У верхній частині стенда розміщена панель управління, у нижній частині - панель з контрольними гніздами.

На панелі у правління розміщено:

- кнопочні перемикачі вибору режимів роботи стенда;

- кнопки «І-ІІ» підключення входів осцилографа та комутатора;

- контрольні гнізда «Y1(I)», «Y2», «Y3(II)», «Y4» для підключення входів осцилографа і комутатора та гніздо «U» для підключення входу цифрового вольтметра.

Панель з контрольними гніздами має поле для набору, на якому розташовані групи гнізд, до яких підключені контрольні точки досліджуваних схем лабораторних робіт. З правої сторони панелі розташована кнопка «Мережа» з індикатором увімкненого стану стенда. На цін же стороні панелі розташовані органи управління, з них:

- ручки «Е1», «Е2» для регулювання в діапазоні ±7 В постійної напруги;

- ручка «Ег» для регулювання амплітуди сигналу синусоїдальної форми в діапазоні 0-10 В, частота якого змінюється дискретно перемикачем «кГц», розташованим на панелі управління.

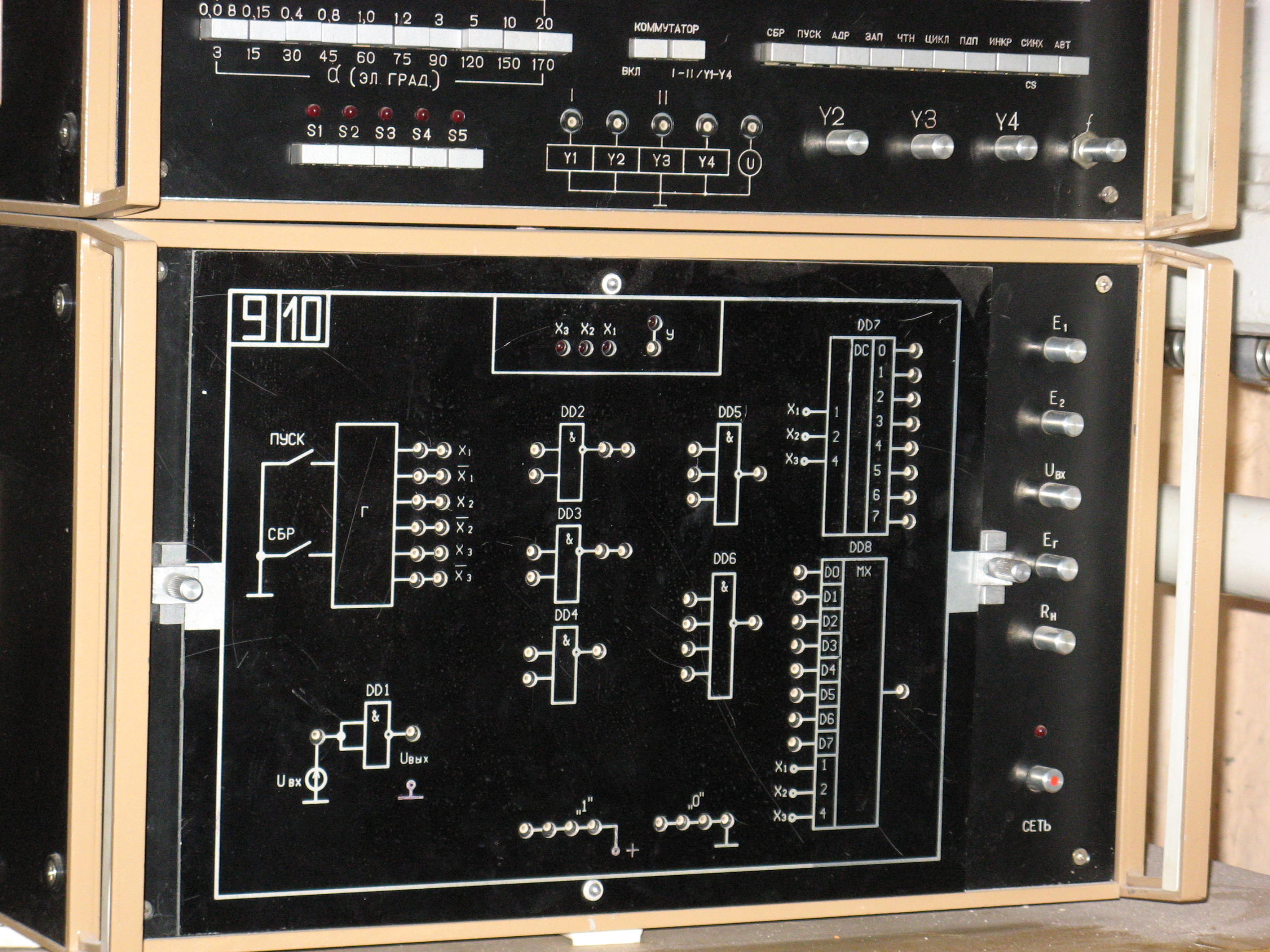

Лабораторні роботи 1 та 4 виконуються за допомогою накладної панелі «9, 10». На полі управління зліва розташований генератор «Г» вхідвих сигналів Х1, Х2 і Х3, а також їх інверсних значень Х1, Х2, Х3. При натисканні квопки «СБР» встановлюється «0» для всіх сигналів. При натисканні кнопки «ПУСК» відбувається почергова зміва вабору вхідвих сигналів, що спостерігається за допомогою світлодіодів «Х3, Х2 Х1». Крім цього, використовується гніздо «Y» з світлодіодною індикацією для фіксування стану виходів мікросхем, а також гнізда «1» та «0» для подачі логічних сигналів на їхні входи.

Поле логіки складається з елементів «І-НІ» серії ТТЛ (К155). Елемент DDІ використовується для зняття передаточної характеристики, елементи DD2-DD6 використовуються для реалізації елементарних комбінаційних схем.

Лабораторні роботи 5 та 6 виконуються за допомогою накладної панелі «11, 12». На полі управління розташовано генератор імпульсів «ГИ», що може працювати в ручному та автоматичному режимі. В ручному режимі при кожному натисканні на кнопку «ПУСК» формується імпульс синхронізації. Натисканням на кнопку «АВТ» генератор «ГИ» переводять в автоматичний режим.

На полі мікросхем розташовані JK-тригер (DDІ), три D-тригера (DD2, DD5, DD7) та елементи «I-HI» (DDЗ, DD4, DD6). В роботах використовується гніздо «Q» 3 світлодіодною індикацією для фіксування стану виходів мікросхем, а також гнізда «1» та «0» для подачі логічних сигналів на їхні входи.

В лабораторній роботі З схеми лічильників та регістрів збираються на основі трьох D-тригерів (DD2, DD5, DD7), прямі виходи яких підключені до світлодіодних індикаторів «Q3, Q2, Q1» При цьому першій тригер (DD2) відповідає молодшому розряду лічильника (регістра), його вихід – Q1, а старшому розряду відповідає тригер (DD7) з виходом Q3 на індикатор. Для встановлення тригерів в початковий стан використовується кнопка «СБР» на панелі управління.

Рисунок 1 – Лицева панель стенда лабораторії «Мікросхемотехніки»

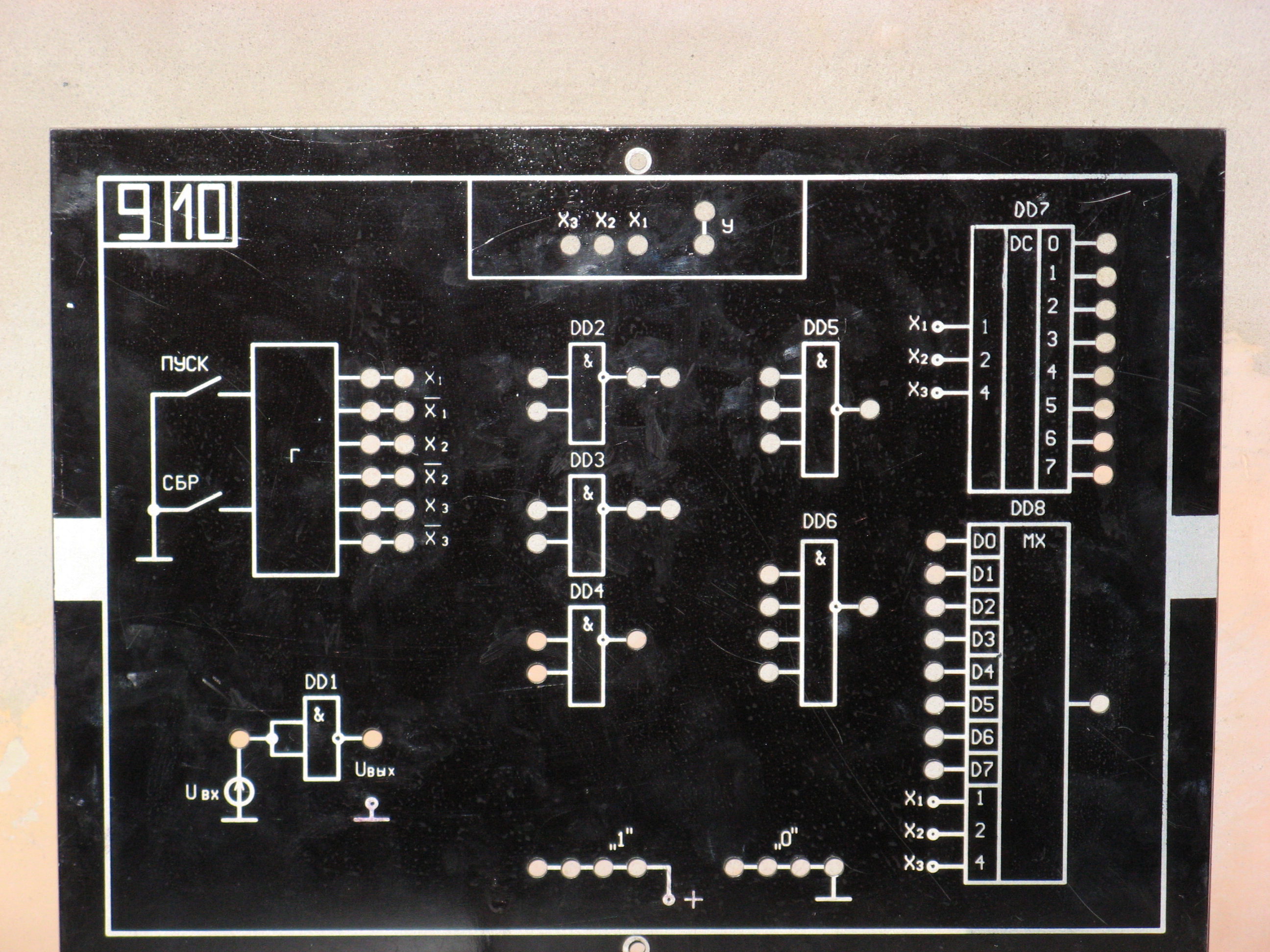

Рисунок 2 – Лицева панель стенда лабораторії «Мікросхемотехніки» для лабораторних робіт №9, №10

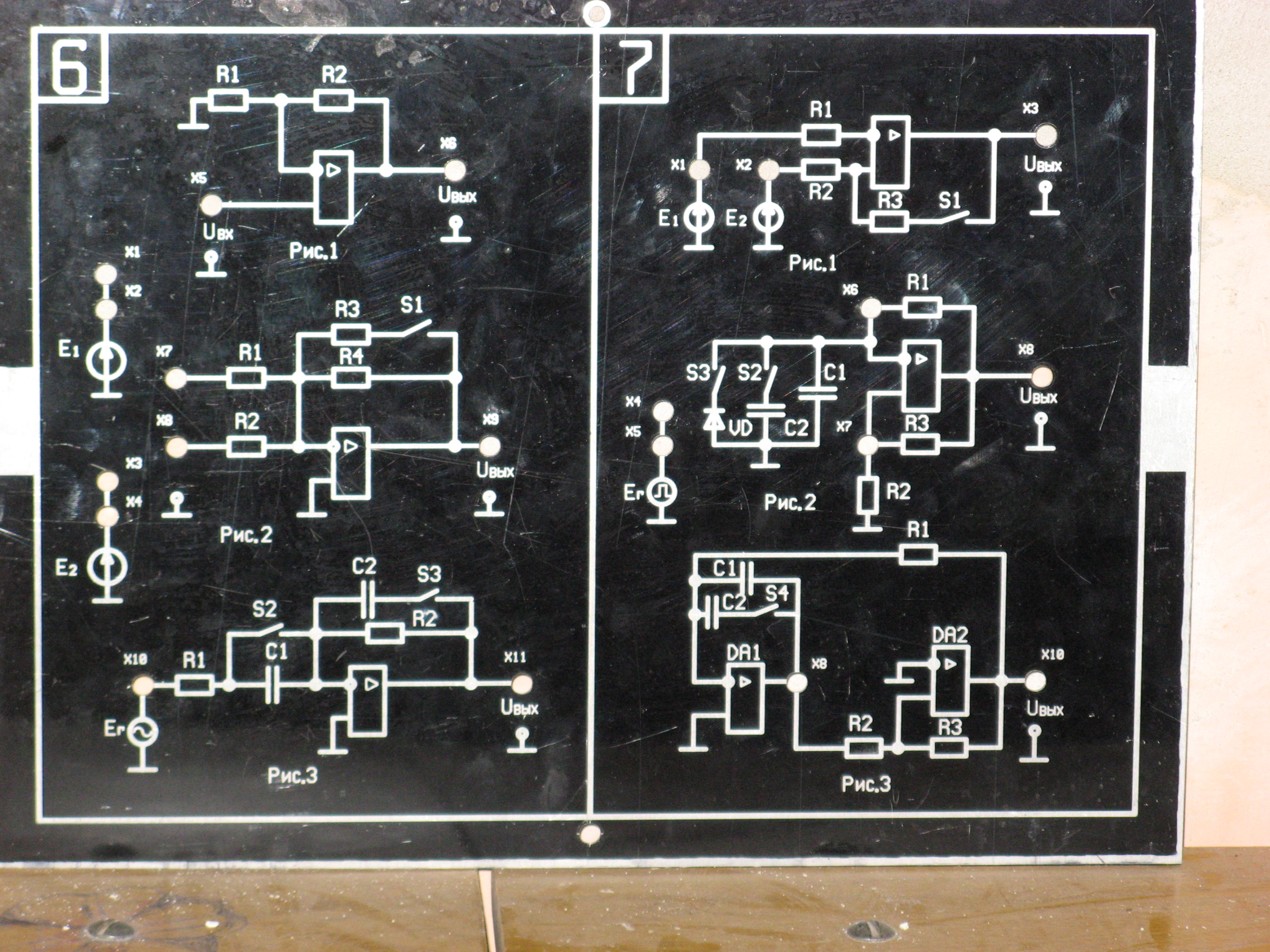

Рисунок 3 – Лицева панель стенда лабораторії «Мікросхемотехніки» для лабораторних робіт №6, №7

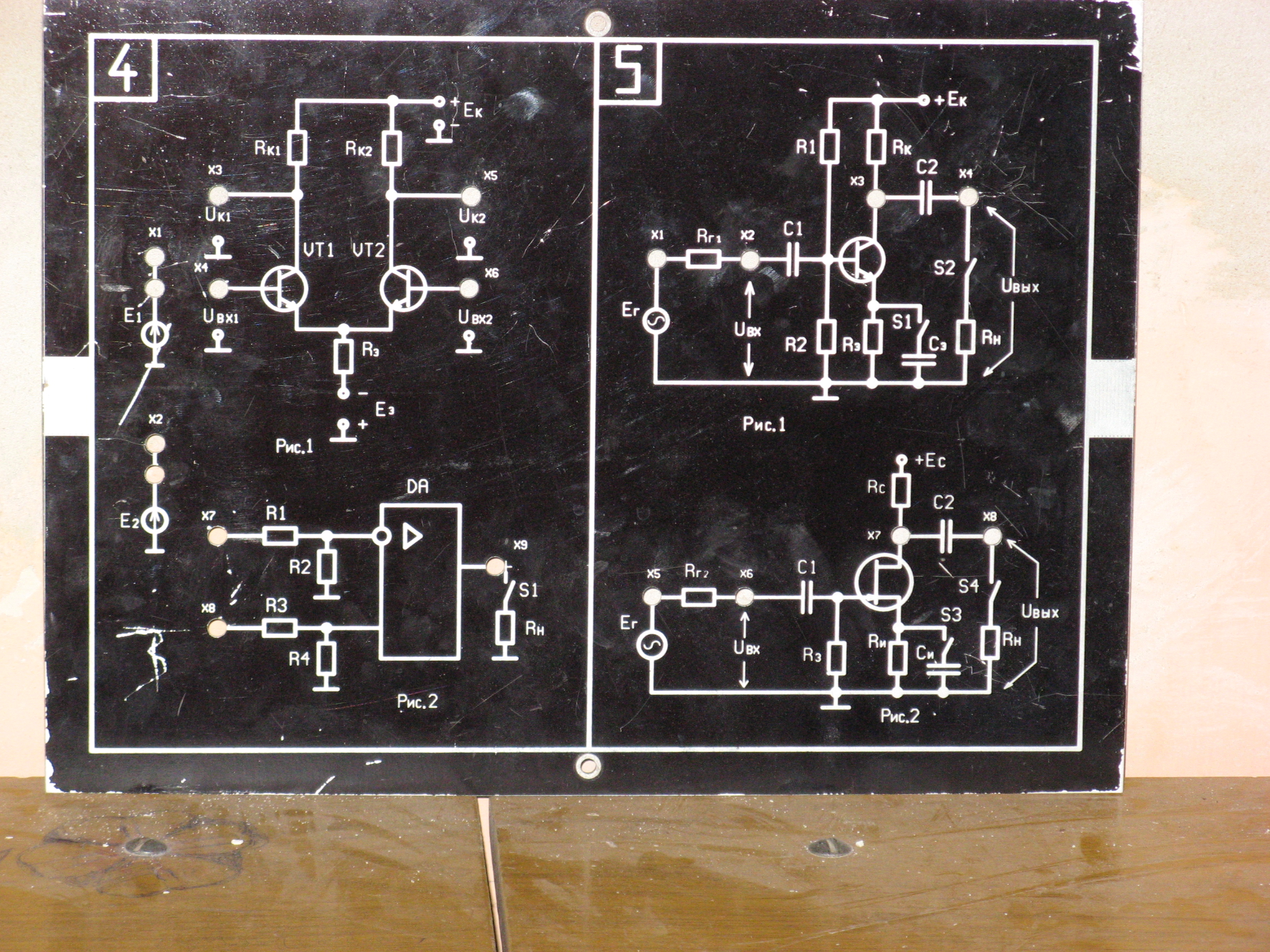

Рисунок 4 – Лицева панель стенда лабораторії «Мікросхемотехніки» для лабораторних робіт №4, №5

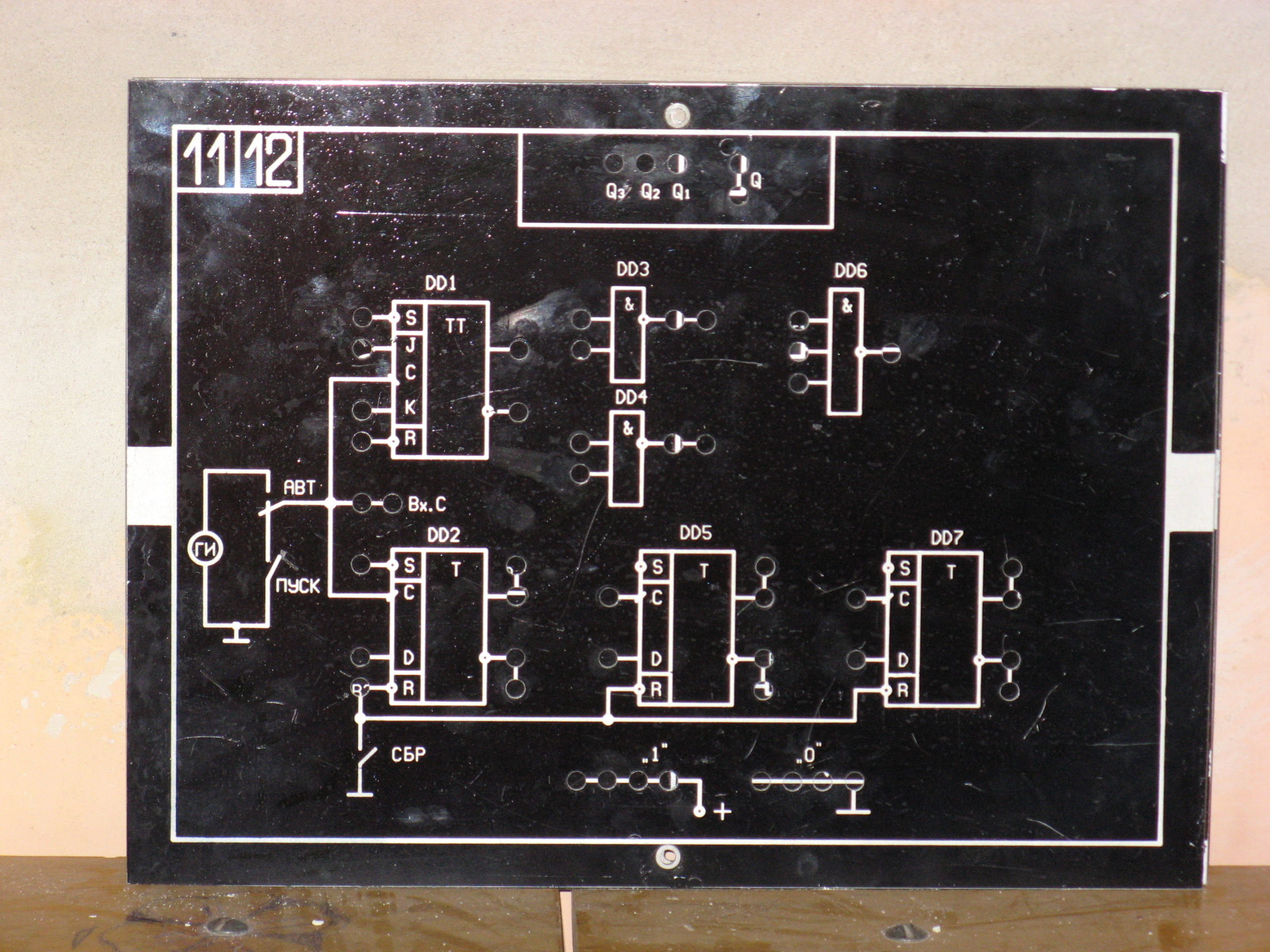

Рисунок 5 – Лицева панель стенда лабораторії «Мікросхемотехніки» для лабораторних робіт №11, №12
